Nesting cu încărcare și descărcare automată: ce se schimbă în fluxul liniei

George MocanuGhiduri7 min citire14 octombrie 2026

Sumar articol

1Încărcarea și descărcarea manuală fac parte din ciclul pe panou, nu sunt un pas separat
2Încărcarea cu lift și descărcarea cu împingător mută operatorul de la manipulare la supraveghere
3Etichetarea la descărcare este legătura cu mașina de cant și cu găurirea
4Alimentarea automată cu panouri închide lanțul de la stoc la piesa finită
5Gradul de automatizare se alege între NCG3021E, NCG3021L(LL) și NCG3021L PLUS
6Întrebări frecvente
7Concluzie

Un centru CNC nesting prelucrează panoul întreg de PAL, dar înainte și după prelucrare panoul trebuie încărcat pe masă și piesele trebuie descărcate. Când aceste operații se fac manual, ele fac parte din ciclul pe panou și ocupă un operator care nu poate face altceva.

Acest ghid explică ce schimbă încărcarea și descărcarea automată în fluxul unei linii, cum se leagă ea de etichetarea pieselor și de utilajele din aval și cum alegi între configurațiile NCG3021E, NCG3021L(LL) și NCG3021L PLUS după gradul de automatizare de care ai nevoie.

Pe scurt

Seria NCG3021L(LL) încarcă panourile cu lift și le descarcă cu împingător, pe o masă flotantă care protejează fața melaminată, iar un singur operator supraveghează linia.
Timpul real pe panou depinde de numărul de piese, de densitatea găurilor și de dinamica axelor; cifra corectă se obține printr-un test pe un proiect real, care include încărcarea și descărcarea.
Fiecare piesă primește la descărcare o etichetă cu cod de bare, prin care mașina de aplicat cant și CNC-ul de găurit pe 6 laturi își încarcă singure programul.
NCG3021L PLUS adaugă încărcare hidraulică cu etichetare și două portaluri sincronizate cu mandrine de 12 kW fiecare, pentru dublarea capacității de procesare.
Alimentarea automată a panourilor din depozit închide lanțul: IDEA FS-3012 poate fi conectat la una până la trei poziții de alimentare, pentru două linii de nesting simultan.

Încărcarea și descărcarea manuală fac parte din ciclul pe panou, nu sunt un pas separat

Ciclul efectiv pe panou la un centru CNC nesting include prelucrarea, încărcarea panoului pe masă și descărcarea pieselor. Un centru rapid la frezare poate avea un ciclu lung dacă operatorul trebuie să încarce și să descarce manual, iar în acest interval utilajul stă. Viteza axelor nu ajută atunci când așteptarea este la manipulare.

Categoria CNC nesting spune direct că timpul pe panou depinde de numărul de piese, de densitatea găurilor și de dinamica axelor, de aceea cifra corectă se obține prin test pe un proiect real al clientului. La configurare se cere schema de nesting tipică și se calculează ciclul efectiv, inclusiv încărcarea și descărcarea, pentru dimensionarea corectă a capacității.

Încărcarea și descărcarea automată nu fac prelucrarea mai rapidă; ele scot din ciclu timpul în care utilajul așteaptă să fie deservit. Ghidul despre utilajul limitant arată de ce acest timp contează: dacă nestingul este blocajul liniei, fiecare minut de așteptare se pierde din producția întregii linii.

Încărcarea cu lift și descărcarea cu împingător mută operatorul de la manipulare la supraveghere

Variantele cu încărcare și descărcare automată din seria NCG3021L(LL) preiau panoul de pe stiva de alimentare cu lift și descarcă piesele cu împingător. Descărcarea se face pe o masă flotantă, care protejează fața melaminată de zgârieturi. Fișa categoriei descrie operarea ca semi-autonomă: un singur operator supraveghează linia.

NCG3021L(LL) este recomandat pentru producție continuă cu un singur operator. Panoul standard de PAL, de 2800 × 2070 mm, se așază pe masa cu raster peste un panou martir din MDF subțire, iar pompele de vacuum îl fixează pe toată suprafața. Operatorul nu mai încarcă și descarcă; urmărește ciclul și intervine la schimbarea stivei.

Câștigul practic apare în două locuri: timpul de manipulare dispare din ciclu, iar fețele panourilor sunt mai puțin expuse deteriorării. Cât timp se câștigă în minute nu apare în fișa tehnică și se stabilește prin testul pe proiect real menționat mai sus.

Etichetarea la descărcare este legătura cu mașina de cant și cu găurirea

La descărcare, fiecare piesă primește o etichetă cu cod de bare, generată de software-ul de nesting. Mașina de aplicat cant și CNC-ul de găurit pe 6 laturi scanează codul și își încarcă programul piesei. Așa se păstrează fluxul în care fiecare piesă poate fi diferită, fără reglaje suplimentare pe utilaje.

Etichetarea automată contează pentru că transformă un centru de nesting într-un punct de plecare al unui flux, nu într-un utilaj izolat. Dacă operatorul trebuie să identifice piesele manual, avantajul automatizării de la debitare se pierde în aval. Ordinea în care se introduc aceste automatizări este tratată în ghidul despre extinderea spre fabrică automatizată, iar pentru partea de găurire vezi ghidul comparativ de găurire pe 6 laturi.

Utilaje recomandate din acest articol

Alimentarea automată cu panouri închide lanțul de la stoc la piesa finită

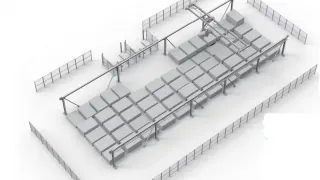

Încărcarea automată preia panoul de pe stivă, dar stiva trebuie adusă și ea la utilaj. Sistemele de depozit și transfer elimină și acest pas: panoul pleacă din stoc direct spre nesting, fără manipulare manuală. IDEA FS-3012 se conectează direct la liniile de nesting prin transportoare cu role și interfețe standardizate și poate fi configurat cu una până la trei poziții de alimentare, de la o linie de nesting până la două linii simultan.

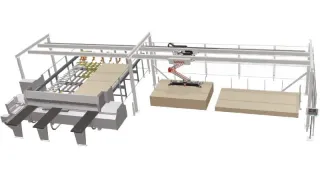

Datele de tăiere pot fi transmise înapoi în depozit pentru gestionarea automată a resturilor reutilizabile, prin modulul opțional Offcut Management. Pentru fabricile care alimentează și un circular de tăiat în pachet, SAAP (500-800 de panouri pe schimb) și SADP (800-1.500) oferă alimentare dedicată. Gama completă este în categoria depozite și sisteme de transfer panouri.

Gradul de automatizare se alege între NCG3021E, NCG3021L(LL) și NCG3021L PLUS

Cele trei configurații cresc gradul de automatizare treaptă cu treaptă. NCG3021E este configurația de bază, cu masă vacuum și comandă SYNTEC, potrivită pentru intrarea în tehnologia nesting. NCG3021L(LL) adaugă încărcarea și descărcarea automată. NCG3021L PLUS adaugă grupul dublu de prelucrare.

NCG3021L PLUS este un centru dublu cu operare complet automată: încărcare hidraulică cu etichetare, prelucrare CNC multifuncțională și descărcare cu colectare a prafului. Cele două portaluri sincronizate, fiecare cu mandrină de 12 kW și bloc de găurire cu 21 de burghie, dublează, potrivit fișei, viteza față de un centru cu un singur portal. Alegerea între ele depinde de volumul zilnic de panouri și de câți operatori vrei să dedici liniei.

Pentru comparația completă a celor patru modele de nesting, inclusiv NCP3312Z2, citește ghidul de alegere între modelele de nesting.

Întrebări frecvente

Ce înseamnă încărcare și descărcare automată la un CNC nesting?

Panoul este preluat de pe stiva de alimentare cu un lift și așezat pe masa de lucru, iar după prelucrare piesele sunt descărcate cu un împingător pe o masă flotantă. Operatorul nu manipulează panourile, ci supraveghează linia. Seria NCG3021L(LL) Nanxing este configurată în acest mod.

Cât timp economisesc cu încărcarea automată?

Fișa tehnică nu indică o valoare în minute, pentru că timpul depinde de numărul de piese, de densitatea găurilor și de dinamica axelor. Cifra corectă se obține prin test pe un proiect real, la care se calculează ciclul efectiv pe panou, inclusiv încărcarea și descărcarea.

Ce rol are eticheta cu cod de bare la descărcare?

Eticheta identifică fiecare piesă. Mașina de aplicat cant și CNC-ul de găurit pe 6 laturi scanează codul și își încarcă automat programul corespunzător. Astfel fluxul rămâne continuu chiar dacă fiecare piesă din comandă este diferită, fără reglaje manuale între piese.

Când merită NCG3021L PLUS față de NCG3021L(LL)?

Când volumul zilnic de panouri cere dublarea capacității de procesare pe același flux. NCG3021L PLUS are două portaluri sincronizate cu mandrine de 12 kW fiecare, iar fișa lui indică dublarea vitezei față de un centru cu un singur portal. Dacă nestingul nu e blocajul liniei, câștigul nu se vede în producție.

Se poate conecta un depozit automat la un centru de nesting?

Da. IDEA FS-3012 se conectează direct la liniile de nesting prin transportoare cu role și interfețe standardizate și poate alimenta de la una până la trei poziții de alimentare. Datele de tăiere pot fi transmise înapoi în depozit pentru gestionarea resturilor reutilizabile, prin modulul opțional Offcut Management.

Concluzie

Încărcarea și descărcarea automată nu accelerează tăierea, ci elimină așteptarea utilajului și leagă nestingul de restul liniei prin etichetă: valoarea lor se vede în fluxul de ansamblu, nu în viteza axelor.

Câte panouri prelucrează centrul tău pe schimb?

Trimite-ne o schemă de nesting tipică și calculăm împreună ciclul efectiv, cu încărcare și descărcare, pentru configurația potrivită.
