Cum funcționează prelucrarea prin nesting
Panoul întreg de PAL (2800 × 2070 mm) se așază pe masa cu raster peste un panou martir din MDF subțire. Pompele de vacuum fixează placa pe toată suprafața, iar electromandrina decupează conturul fiecărei piese și execută găurile verticale în aceeași prindere. Software-ul de optimizare aranjează piesele pe placă astfel încât deșeul să scadă constant sub nivelurile obținute prin debitare liniară, iar fiecare piesă primește etichetă cu cod de bare pentru operațiile din aval.
Parametrii tehnici care separă un nesting de producție de un router de atelier
Masa de vacuum și pompele. Fixarea pieselor mici (laterale de sertar, traverse) la viteze mari de frezare cere debit mare de aer și zone de vacuum gestionate din programul NC. Acesta este criteriul care desparte un router generic de lemn de un centru de nesting industrial.
Electromandrina. Puterile uzuale pentru nesting în PAL și MDF sunt 9-15 kW, cu răcire adecvată regimului continuu de lucru. Turațiile mari și schimbarea automată a sculelor susțin trecerea de la frezarea de contur la decupaje și canale fără intervenția operatorului.
Dinamica axelor. Vitezele vectoriale ridicate pe X și Y, cu transmisii pinion-cremalieră de precizie pe X/Y și șurub cu bile pe Z, țin ciclul pe panou în limite economice. La modelele Nanxing, fiecare axă este acționată de motoare servo, iar comanda este asigurată de sistemul de control SYNTEC cu interfață touchscreen.
Capul de găurire. Burghiele verticale multiple execută găurirea de structură direct în ciclul de nesting, iar configurațiile extinse adaugă găurire orizontală și pânză de canelat.
Automatizarea manipulării. Variantele cu încărcare automată cu lift și descărcare cu împingător (seria L/LL) permit operarea semi-autonomă: un singur operator supraveghează linia, iar masa flotantă de descărcare protejează fața melaminată de zgârieturi.
Configurațiile din gama Nanxing
| Model | Configurație | Recomandat pentru |
|---|---|---|
| NCG3021E | nesting cu masă vacuum, comandă SYNTEC | intrare în tehnologia nesting, ateliere în creștere |
| NCG3021L (LL) | nesting cu încărcare/descărcare automată | producție continuă cu un singur operator |
| NCG3021L PLUS | grup dublu de prelucrare | dublarea productivității pe același flux |

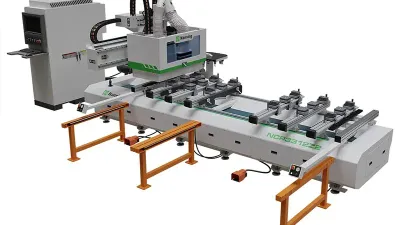

| NCP3312Z2 | centru cu bare și cupe vacuum, 3 axe | prelucrări pe piese individuale, frezări și găuriri în afara fluxului nesting |
Software și integrare în fluxul de producție
Centrele Nanxing acceptă fișierele generate de software-urile CAD/CAM uzuale în producția de mobilier, cu post-procesor dedicat: proiectul se transformă în cod G optimizat, schemă de nesting și etichete cu coduri de bare. Etichetarea la descărcare sincronizează piesele cu mașina de aplicat cant și cu CNC-ul de găurit pe 6 laturi, care își încarcă programul prin scanarea codului. Acesta este fluxul „Batch Size 1”: fiecare piesă poate fi diferită, fără reglaje suplimentare pe utilaje.
Pentru cine sunt recomandate centrele CNC Nanxing
Producători de mobilier la comandă unde fiecare lucrare are alt proiect, fabrici care vor să elimine gâtul de sticlă dintre debitare și găurirea verticală, precum și ateliere care fac pasul de la un router CNC generic la un centru de nesting cu automatizare a manipulării. Pentru volume mari de piese drepte, alternativa de debitare rămâne un circular de tăiat în pachet. Prețurile pornesc de la 39.900 eur.
