Pentru cine este recomandat NCG3021L(LL)?
NCG3021L(LL) se adresează producătorilor de mobilier modular și la comandă care au nevoie de un flux complet automatizat — de la încărcarea panoului până la etichetare și descărcare — cu putere mare de debitare (47 kW total) pentru producție industrială susținută.
Descriere generală

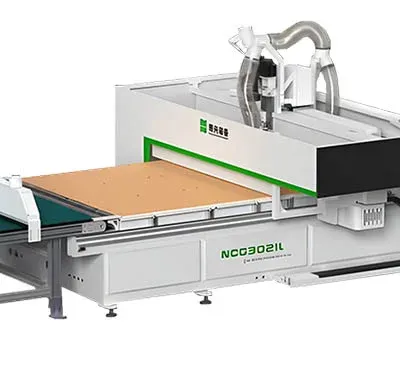

NCG3021L(LL) este un centru de prelucrare CNC nesting de înaltă performanță, proiectat pentru producători de mobilă care doresc flux complet automatizat de încărcare, etichetare și descărcare. Mașina asigură debitare de mare viteză, găurire verticală și canelare cu precizie ridicată, potrivit pentru fabrici de mobilier modular și linii industriale integrate.
Portalul rigid, mesele de lucru cu vacuum, pompele puternice și software-ul de optimizare FCC oferă productivitate ridicată, reducerea costurilor de muncă și o calitate constantă a prelucrărilor.
Descriere tehnică
Corp mașină și cadru portal
- Structură integrată: prelucrată dintr-o singură operație la un centru de prelucrare cu 5 axe, fără sudură, pentru duritate ridicată a batiului.
- Tratament de vibrație și îmbătrânire: pentru eliberarea tensiunilor interne.
- Certificat de calitate: fiecare mașină este livrată cu certificat semnat de specialistul QC.
- Cadrul portal: cu nervuri de susținere compacte, dimensionat pentru lucrări de frezare la viteză mare, cu stabilitate ridicată pe toată durata ciclului de debitare.

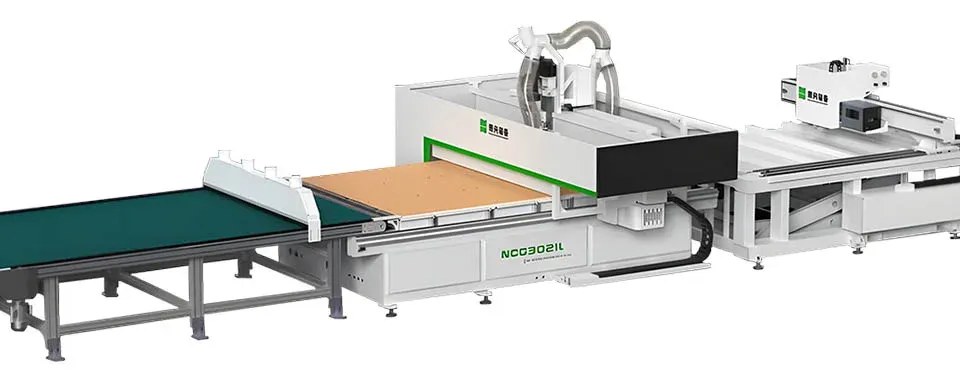

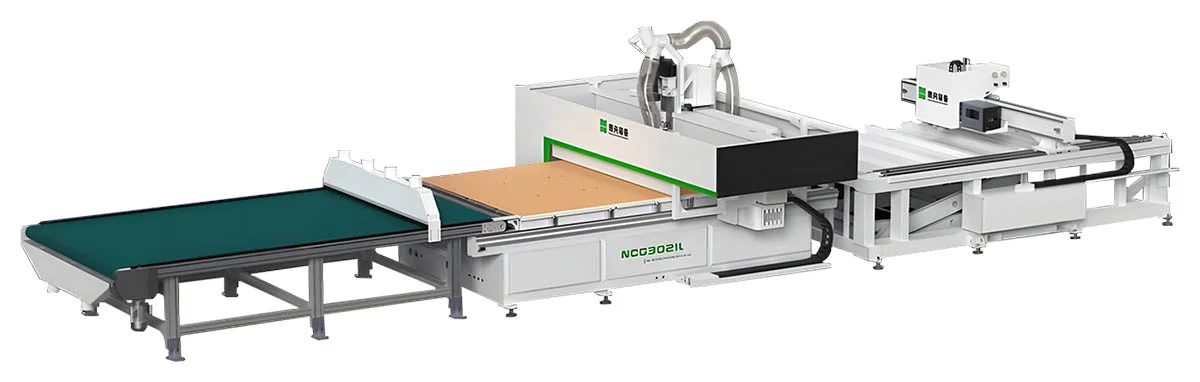

Alimentare, masă de ridicare și etichetare automată

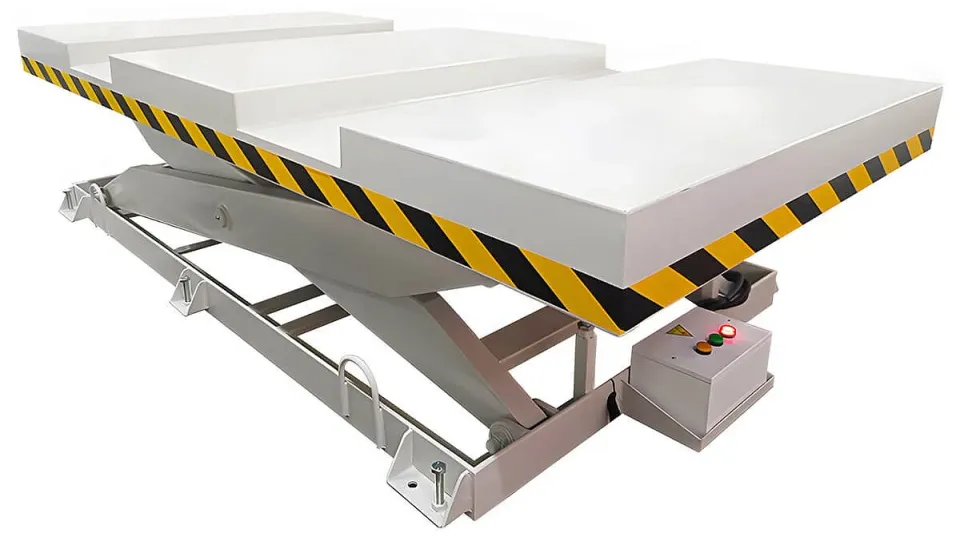

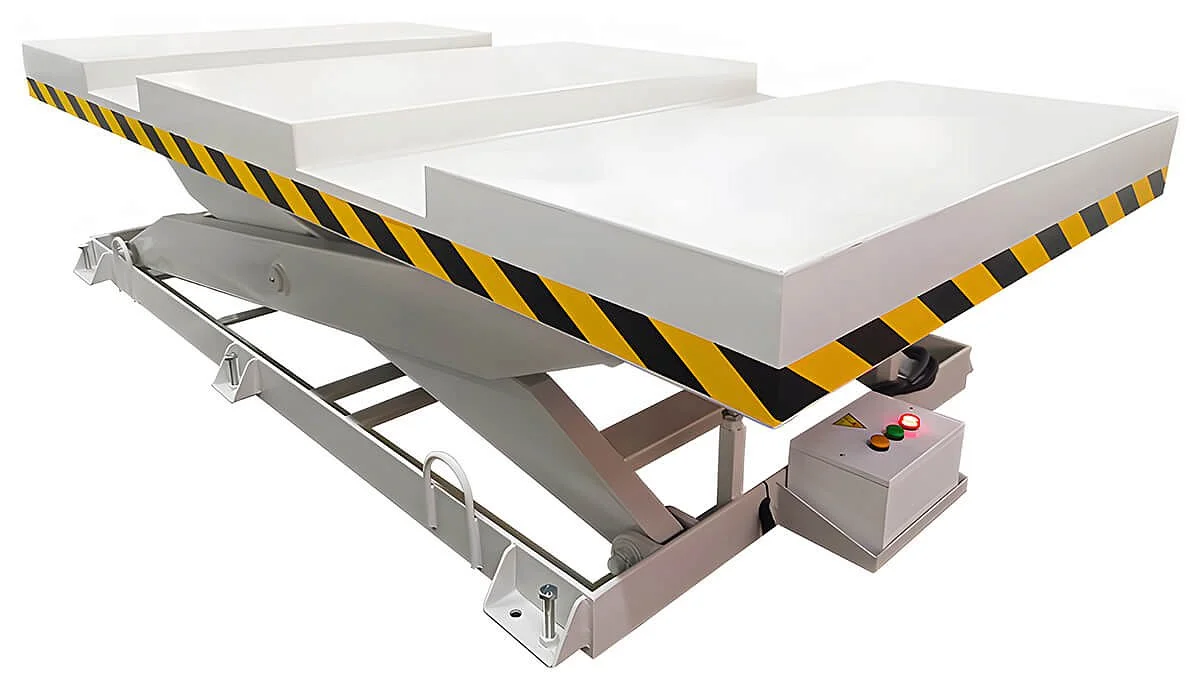

- Masă de ridicare: capacitate de 3 tone, reglaj între 390 și 1650 mm înălțime (stivă de 560 mm, la o înălțime a mașinii de 950 mm), cu șine multiple pentru stivuitor.
- Alimentare automată: printr-o masă hidraulică prevăzută cu perdea de siguranță pe toate cele 4 laturi și oprire la detectarea mâinii.

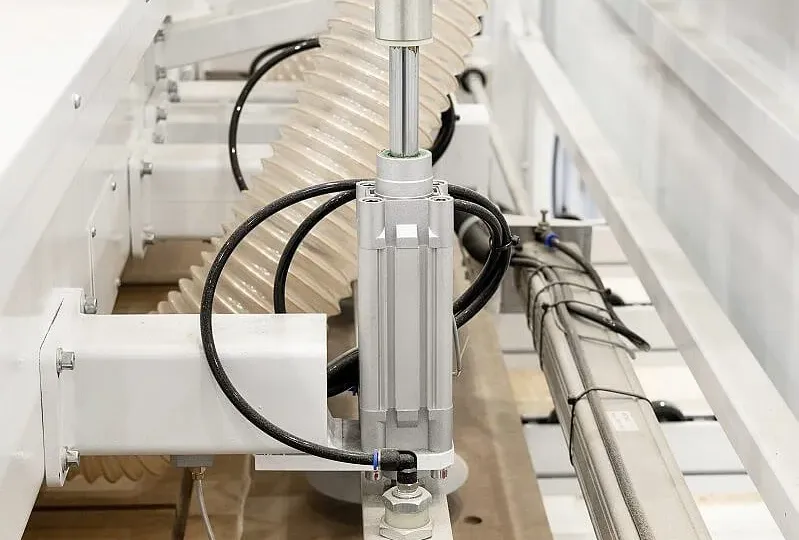

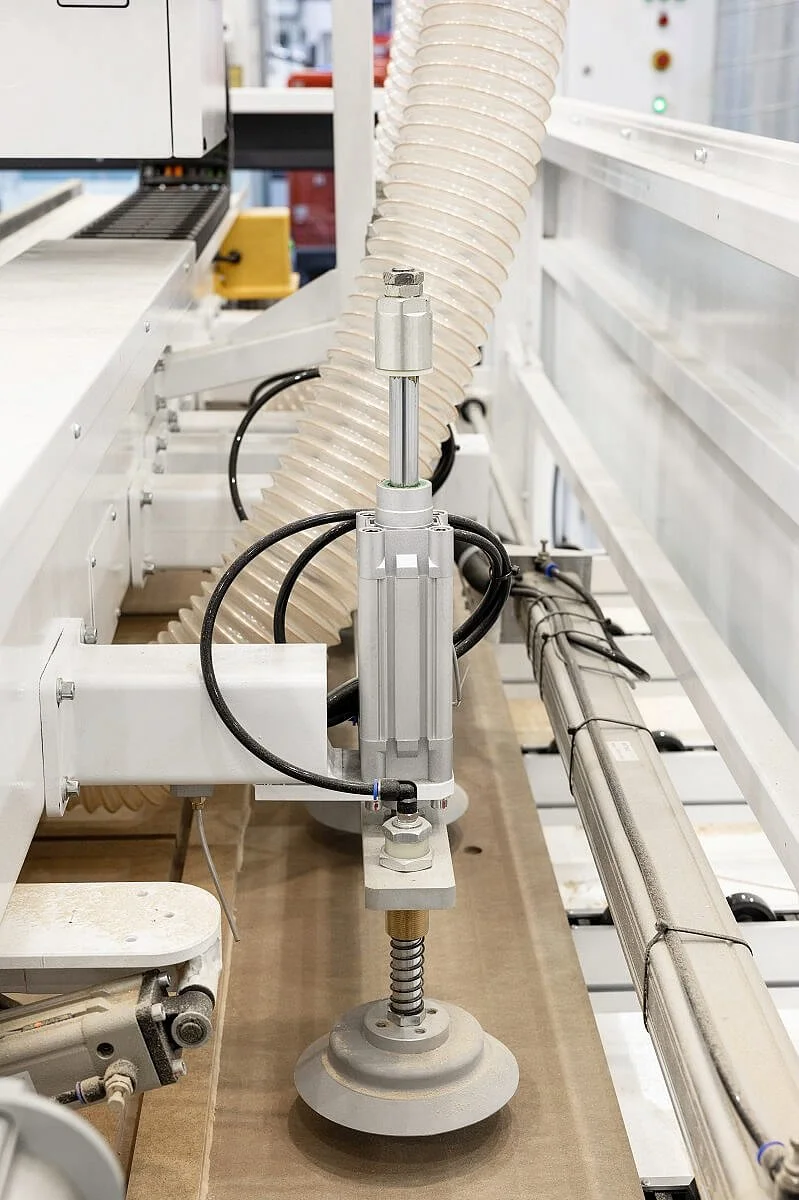

- Pre-împingere: dispozitiv frontal cu 4 ventuze vacuum.

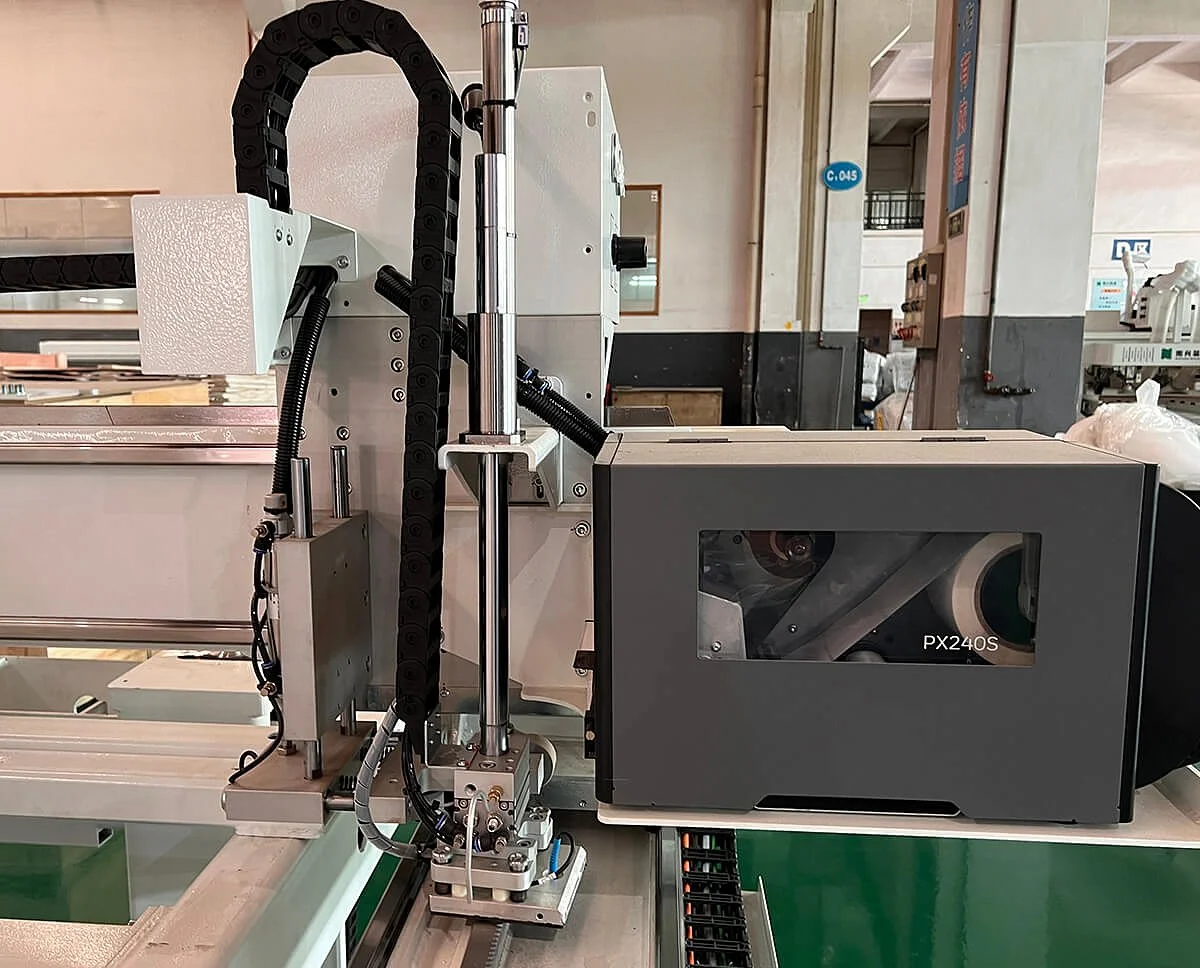

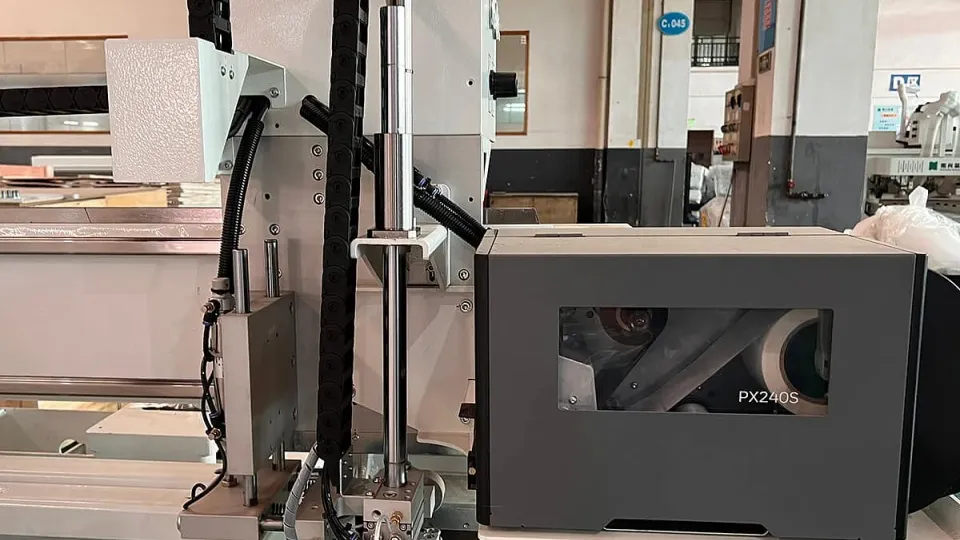

- Etichetare rotativă: imprimantă Honeywell cu dispozitiv rotativ de lipire, mișcare pe axele X/Y prin cremalieră și pinion pentru precizie, programată simultan cu procesarea nestingului.
- Conținut etichetă: dimensiunea panoului, cod de bare, cod QR, client, comandă și informații de aplicare a cantului.
Masă de lucru și sistem de vacuum
- Masă de lucru: placă de presiune ușor de instalat și schimbat, dimensiune 3100×2150 mm, împărțită în 10 secțiuni cu control NC.
- Caneluri încrucișate: pentru distribuție uniformă a vidului, cu 2 straturi de plăci și cameră între ele.
- Generare vid: 2 pompe vacuum de 7,5 kW fiecare, răcite cu ulei, cu debit de aspirație de 300 m³/h și presiune de 0,5 kg/cm² (250 m³/h conform tabelului de specificații).
Mișcarea axelor și mandrină principală
- Axele X și Y: acționate prin transmisie cu cremalieră și pinion înclinat pe șine de ghidare mai mari, pentru mișcare precisă la viteză ridicată.
- Axa Z: sistem de șurub cu bilă pentru precizie suplimentară.
- Motoare: 2×(1,8 kW×2) pe axa X, 2×1,3 kW pe axa Y și 2×1,3 kW pe axa Z.
- Viteze maxime: 70/70/20 m/min pe X/Y/Z.
- Ax principal: fiecare din cele două portaluri are un ax italian de 12 kW, răcit cu aer, cu ATC, viteză maximă 24.000 rpm, cuplaj HSK-63F și jeturi de aer pentru curățarea rumegușului, capabil să proceseze panouri de până la 50 mm grosime.
- Poziționare și aliniere: 8 cilindri și 4 alinieri (2 pe fiecare parte a axei X).
Schimbător de scule, descărcare și exhaustare
- Schimbător de scule: fiecare portal are un ATC servo cu 12 poziții, completat de un dispozitiv de setare automată a sculelor și un dulap de depozitare temporară.
- Descărcare automată: masă cu sistem de aspirare a prafului pe toate cele 4 laturi, susținută de un împingător cu aspirator dedicat.
- Cilindri de poziționare din spate: permit procesarea prin întoarcere.
- Extracție de praf: ieșire principală Φ200 mm plus 7×Φ125 mm, la o viteză necesară de 28 m/s.
Control, software și opționale
- Sistem SYNTEC: performanțe stabile și port deschis pentru conectare cu programe internaționale de nesting, rulat pe un computer IPC cu Windows și monitor Dell.
- Software de optimizare FCC: calibrat pentru portaluri duble, cu optimizarea traseului de găurire, profilare și dimensionare.
- Eficiență dublă: la viteza de 25 m/min, eficiența se poate dubla.
- Editor de piese propriu: permite proiectarea de bază și conectarea directă la FCC.
- Opțional: gard de siguranță complet și barieră optică, computer mobil, 2 pompe vacuum suplimentare cu zgomot redus (7,5 kW, 300 m³/h), bloc de găurire cu 21 burghie sau controlul italian TPA cu suport multilingv și compatibilitate NC/.DXF/.TCN/MPR.
