Pentru cine este recomandat NCG3021L PLUS?
NCG3021L PLUS se adresează fabricilor de mobilier cu volum mare de producție care au nevoie de dublarea capacității de procesare CNC nesting într-un singur utilaj, cu automatizare completă de la încărcare până la descărcare și putere totală de 65 kW pentru operare continuă.
Descriere generală

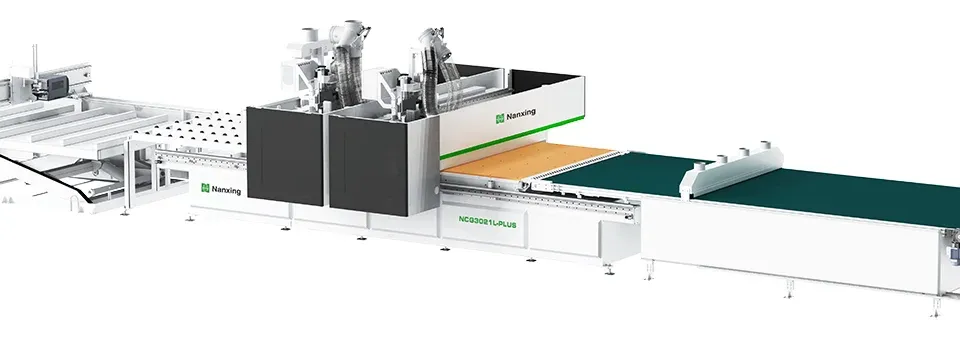

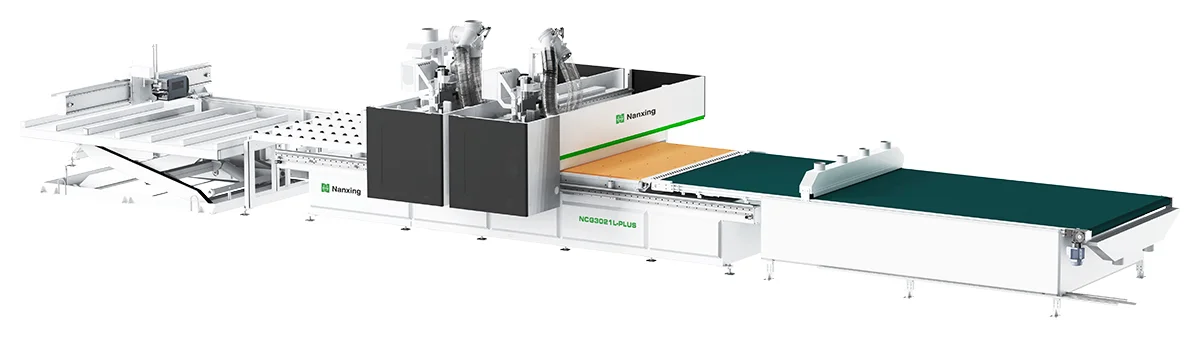

NCG3021L PLUS este un centru CNC nesting dublu, destinat producției industriale de mobilier, cu operare complet automată: încărcare hidraulică cu etichetare, prelucrare CNC multi-funcțională și descărcare cu colectare a prafului. Cele două portaluri sincronizate, echipate fiecare cu motor principal italian de 12 kW și blocuri de găurire cu 21 de burghie, dublează viteza și precizia față de un centru standard.
Descriere tehnică
Corp mașină și cadru double gantry
- Structură integrată: prelucrată dintr-o singură operație la un centru cu 5 axe, fără sudură.
- Tratament de vibrare și îmbătrânire: pentru eliberarea tensiunilor interne.
- Certificat de calitate: semnat de specialistul QC pentru fiecare mașină.
- Portaluri sincronizate: lucrează sincron prin algoritmul software-ului de optimizare, dublând eficiența.
- Cadru robust: cu coaste compacte de susținere, pentru rezistență și stabilitate la prelucrare de viteză mare.
Alimentare automată și etichetare
- Masă de ridicare hidraulică: perdea de siguranță pe toate cele 4 laturi, înălțime minimă de 420 mm fără necesitatea săpării unei gropi.
- Siguranță: dispozitiv de blocare automată la scurgeri de ulei.
- Pre-împingere frontal: cu ridicare pe 3 cupe de vacuum și colectare a prafului.
- Etichetare rotativă: imprimantă Honeywell cu mișcare pe axele X/Y prin cremalieră și pinion, simultan cu procesarea nestingului.
- Curățare și ungere: suflantă de aer pentru curățare și ungere automată controlată electric.
- Conținut etichetă: dimensiune, cod de bare, cod QR, client, comandă și informații de aplicare a cantului (necesită software suplimentar, neinclus standard).
Masă de lucru, vacuum și poziționare
- Masă de lucru: 3000×2100 mm, cu design în două straturi și cameră între ele pentru distribuție uniformă a vacuumului.
- Generare vid: 2 pompe vacuum de 7,5 kW fiecare, răcite cu ulei, debit de 300 m³/h și presiune 0,5 kg/cm² (250 m³/h conform tabelului de specificații).
- Poziționare laterală: 8 cilindri și 4 aliniamente (2 pe fiecare parte a axei X).
- Elemente suplimentare: două împingătoare laterale și un aliniator suplimentar lung pentru panouri mici.

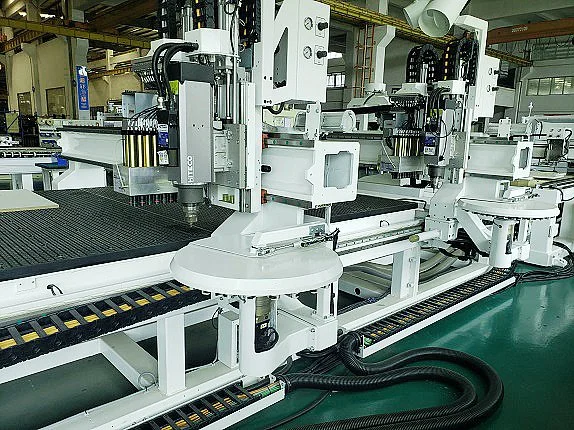

Mișcarea axelor, mandrine și găurire
- Axele X și Y: acționate prin cremalieră și pinion înclinat de rigiditate mare.
- Axa Z: sistem de șurub cu bilă.
- Motoare: 2×(1,8 kW×2) pe X, 2×1,3 kW pe Y și 2×1,3 kW pe Z.
- Viteze maxime: 70/70/20 m/min pe X/Y/Z.
- Ax principal: fiecare din cele două portaluri are un ax italian de 12 kW, răcit cu aer, ATC, viteză maximă 24.000 rpm, cuplaj HSK-63F, jeturi de aer pentru colectarea rumegușului.
- Capacitate de procesare: panouri de până la 50 mm grosime.
- Bloc de găurire upgradat: 21 de burghie verticale cu coborâre simultană a mai multor burghie, dublat pe fiecare portal (2×21 burghie, Ø max. 35 mm).
- Cabină: complet acoperită cu capotă antipraf.
Schimbător de scule, descărcare și exhaustare
- Schimbător de scule: fiecare portal are propriul ATC cu 12 scule, standard cu 2×2 cuplaje de unelte.
- Setare automată: de scule și dulap de depozitare temporară, pentru schimbare rapidă fără intervenție manuală.

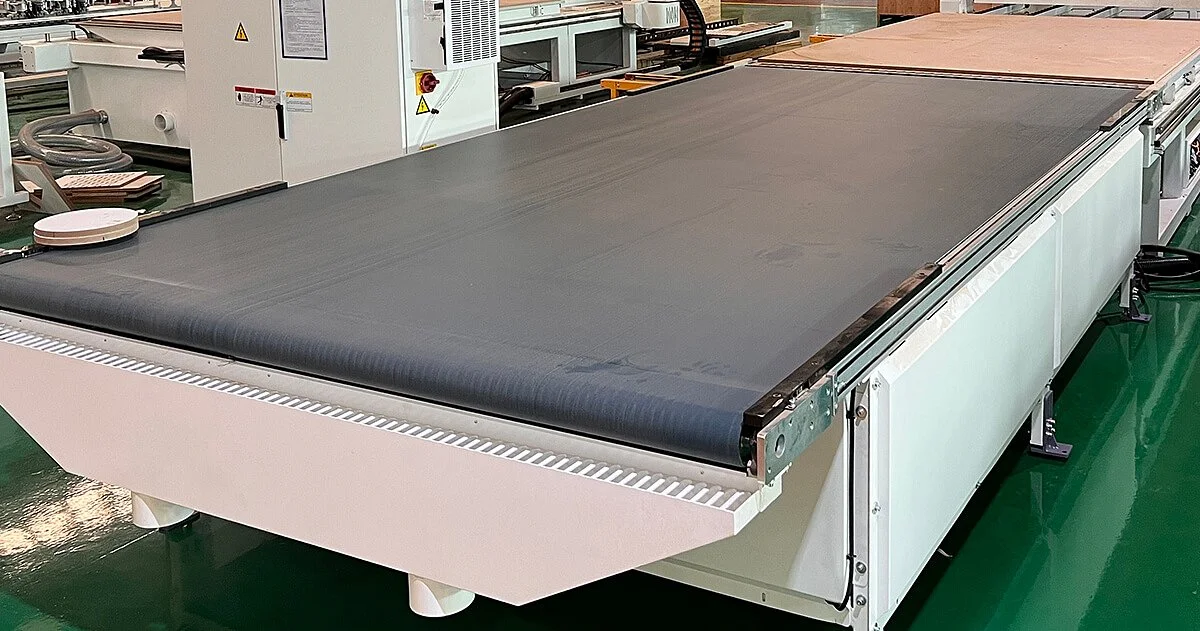

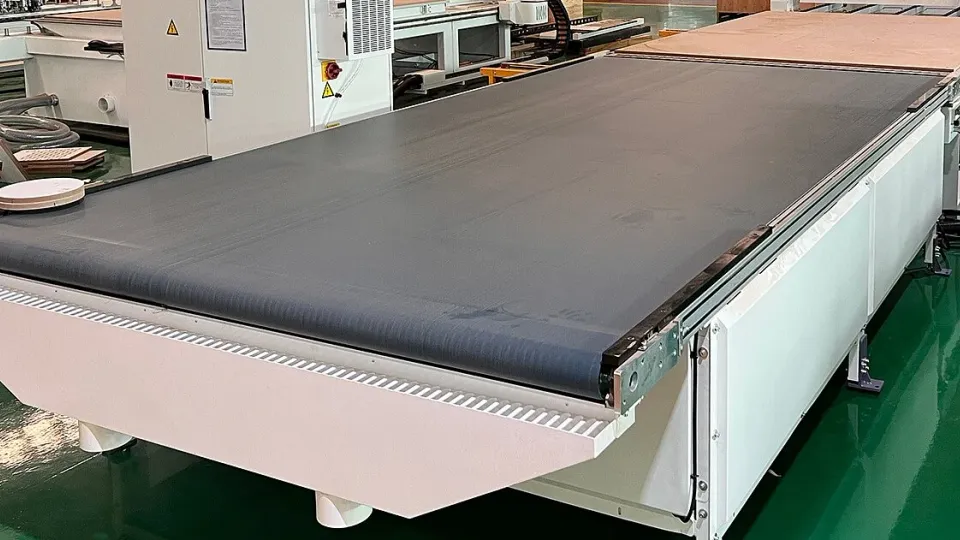

- Descărcare automată: pe o masă cu sistem de extracție a prafului, susținută de un împingător dedicat pentru eliminarea resturilor.
- Exhaustare: ieșire dublă de 2×Φ200 mm plus 3×Φ125 mm, la o viteză necesară de 30 m/s.
Control și software de optimizare
- Sistem SYNTEC: afișează traseul de prelucrare clar în limba engleză, cu port deschis pentru software internațional de nesting, rulat pe un computer IPC cu Windows și monitor Dell.
- Software FCC: armonizează cele două portaluri și optimizează traseul de găurire, profilare și dimensionare.
- Eficiență dublă: la viteza de 25 m/min, eficiența se poate dubla.
- Editor de piese propriu: versiune office, se conectează direct la FCC pentru generarea optimizată a dispunerii.
