Pentru cine este recomandat NCG3021E?
NCG3021E se adresează producătorilor de mobilă care au nevoie de un centru CNC nesting compact pentru dimensionare, frezare și găurire integrată, cu productivitate ridicată prin magazia automată de scule, fără cerințele de spațiu ale variantelor cu flux complet automatizat de etichetare.
Descriere generală

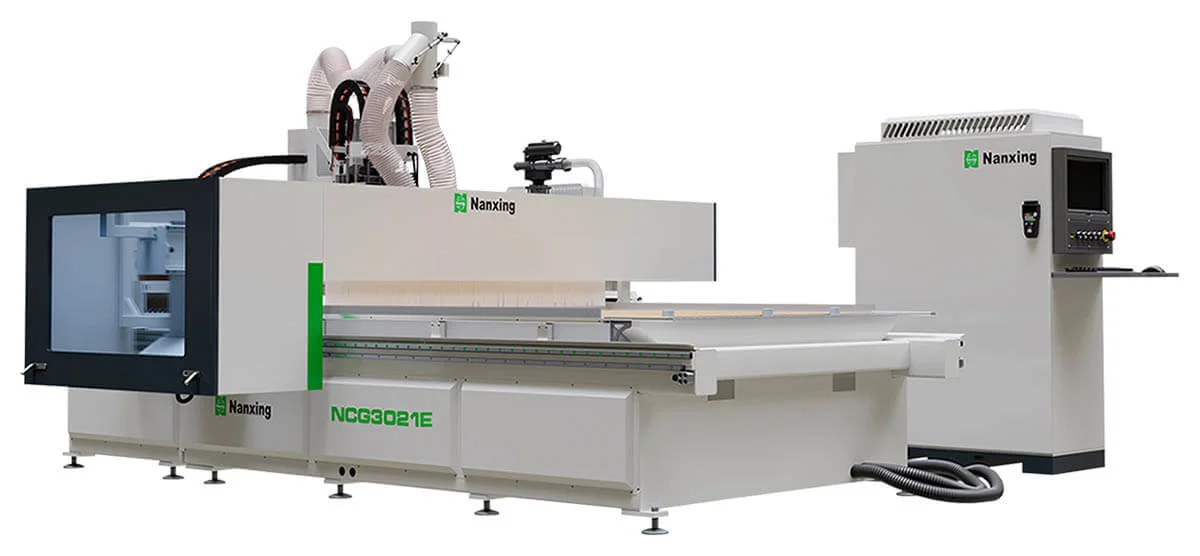

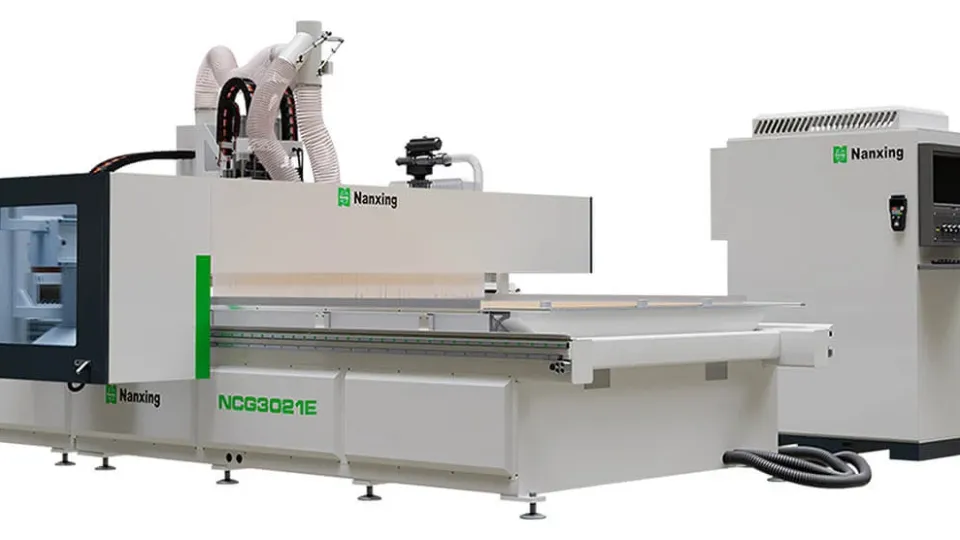

NCG3021E este un centru CNC nesting proiectat pentru dimensionarea, frezarea și găurirea panourilor de PAL, MDF sau lemn stratificat, cu masă de lucru divizată în 10 secțiuni independente pentru fixare fermă. Mandrina HITECO de 12 kW, blocul de găurire și magazia automată de 12 scule asigură productivitate ridicată și schimb rapid al sculelor.
Descriere tehnică
Batiul mașinii și cadrul portal
- Structură robustă: sudată cu tuburi pătrate și plăci de oțel tăiate cu laser de roboți profesioniști, cu suduri uniforme.
- Tratament special: de vibrații și îmbătrânire, pentru eliberarea rezistenței interne.
- Certificare CE: toate mașinile sunt livrate cu certificat de calitate CE.
- Cadrul cabinei: cu nervuri de susținere compacte în interiorul portalului, pentru fiabilitate la lucrări de frezare la viteză mare.
- Montaj: conform SOP Nanxing, realizat de tehnicieni experimentați.
Masa de lucru și pompele vacuum

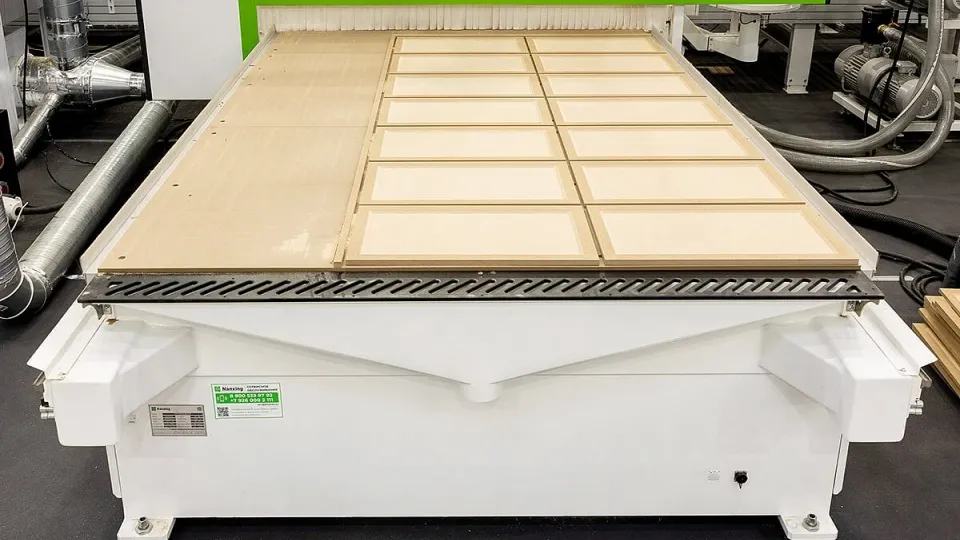

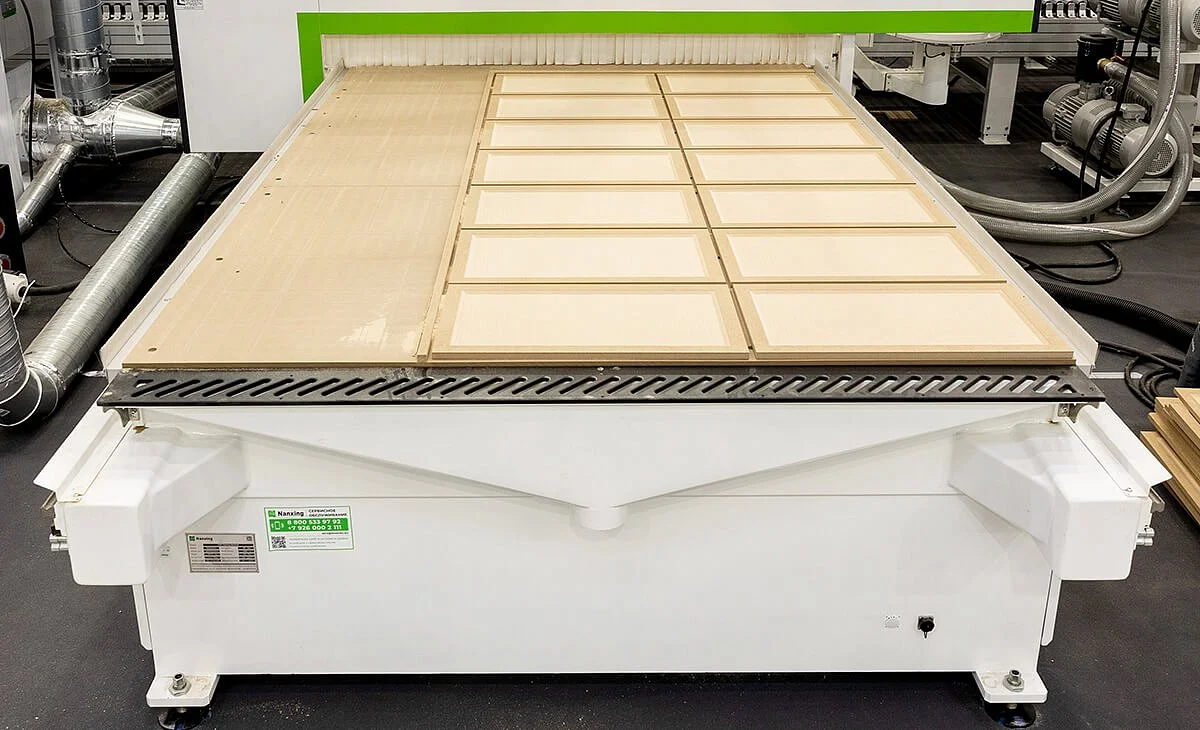

- Masă de lucru: cu grosime de 32 mm, împărțită în 10 secțiuni controlate prin supape.
- Caneluri încrucișate: pentru distribuția uniformă a vidului.
- Placă de înaltă presiune: ușor de instalat sau schimbat, legată din oțel de suprafața mașinii.

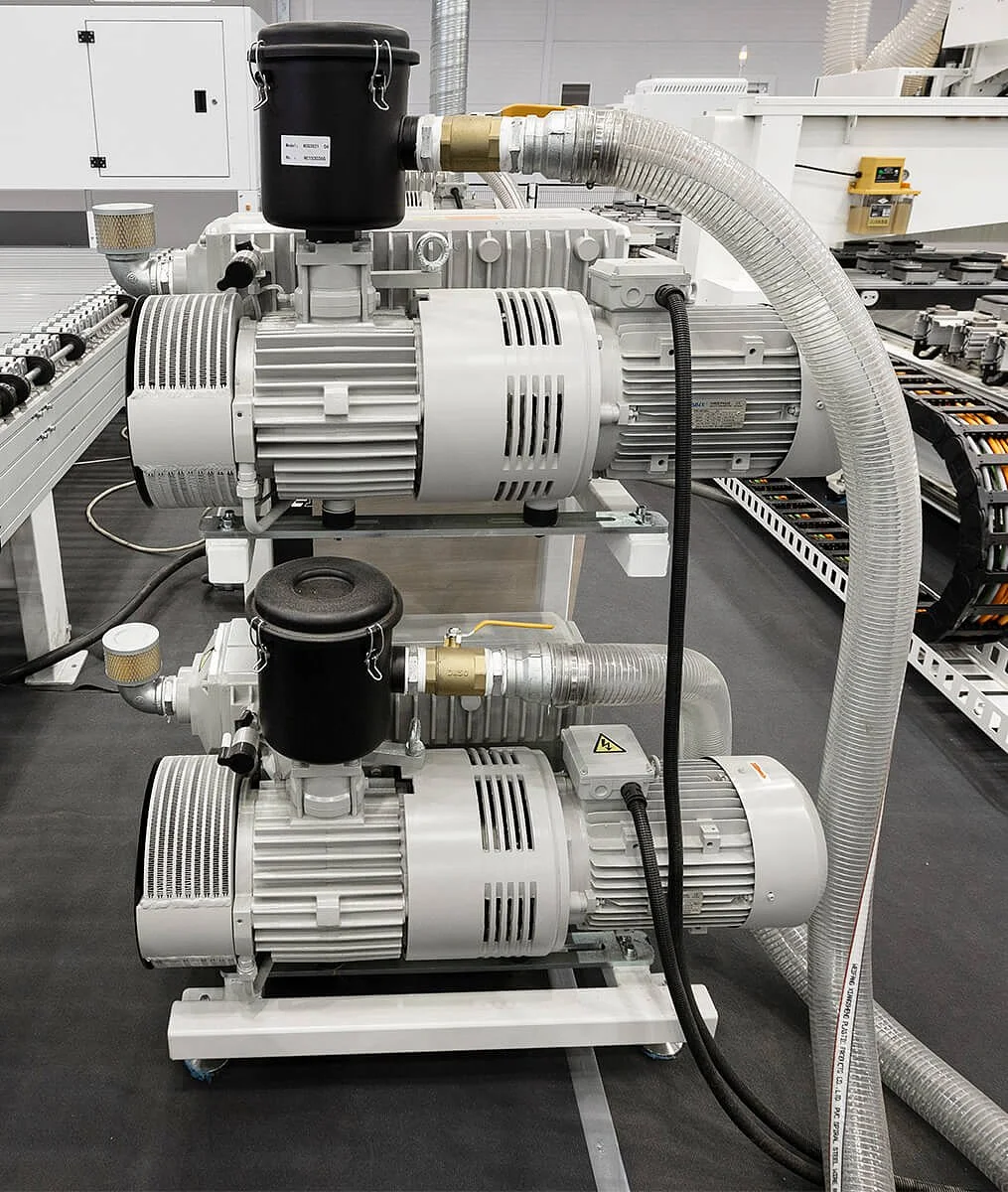

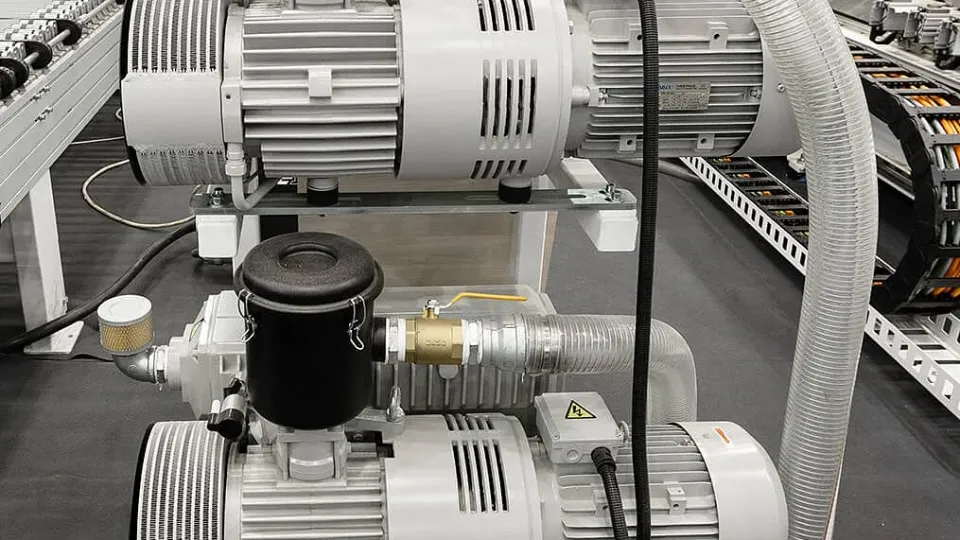

- Generare vid: prin 2 pompe de 7,5 kW fiecare, cu debit de aspirație de 250 m³/h și presiune de 0,5 kg/cm².
- Poziționare panou: cu 2 cilindri de poziționare laterală pe direcția Y și 4 ventuze în jurul axului principal.
Mișcarea axelor și acționarea servo

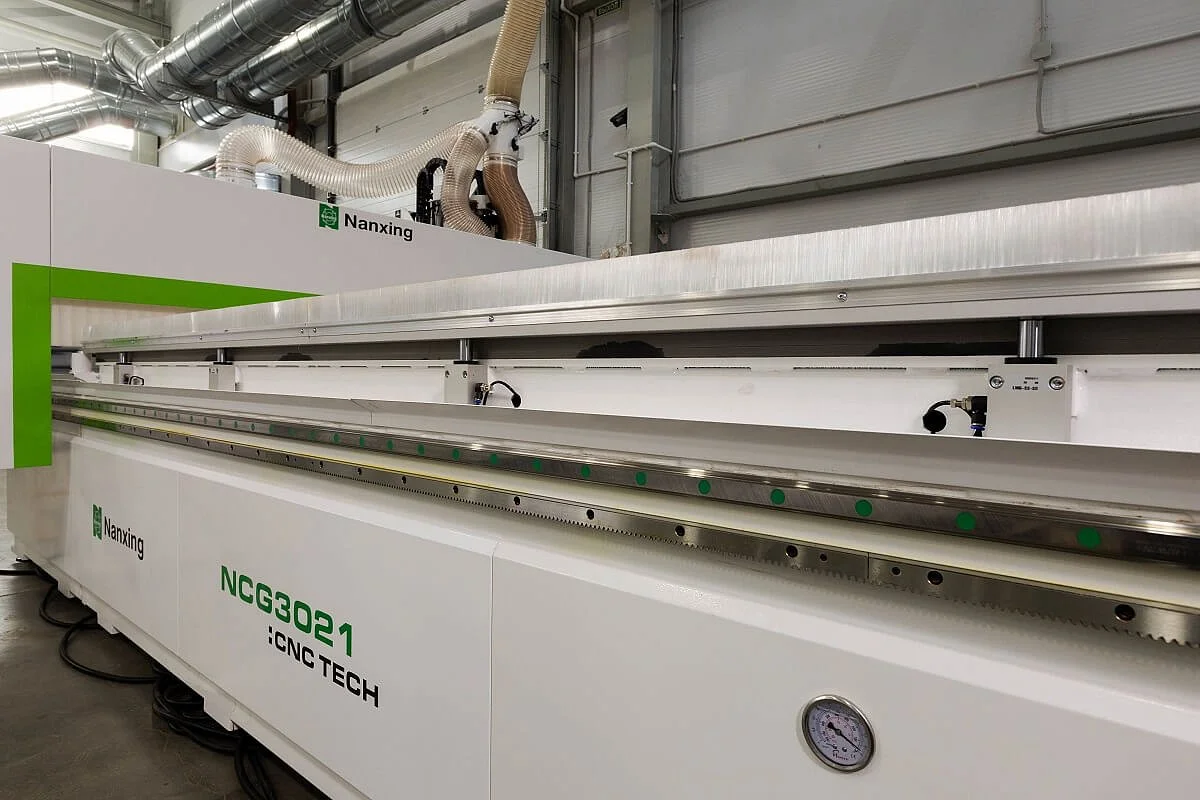

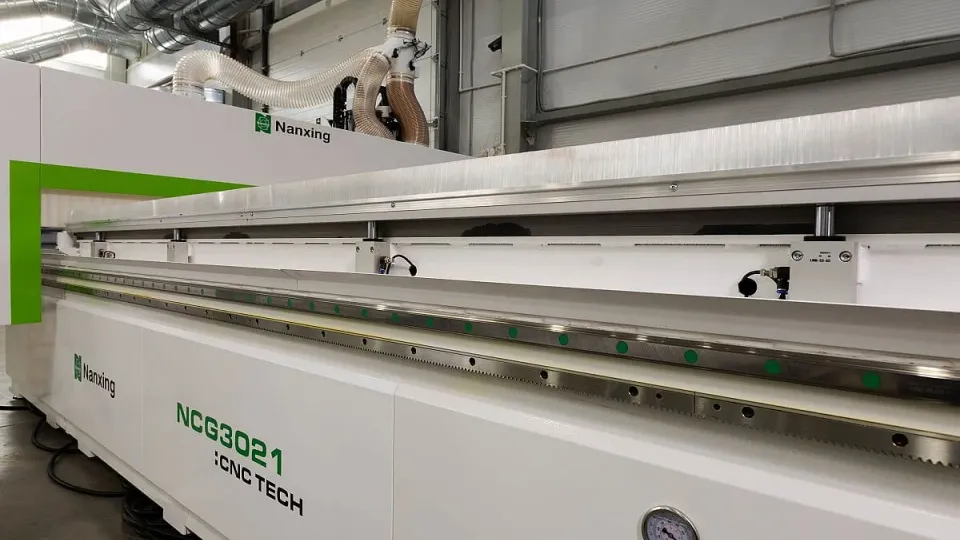

- Transmisie axe X și Y: prin cremalieră înclinată de înaltă rigiditate, cu șină de ghidare de 25 mm pe axa X.
- Axa Z: folosește șurub cu bile pentru precizie suplimentară.

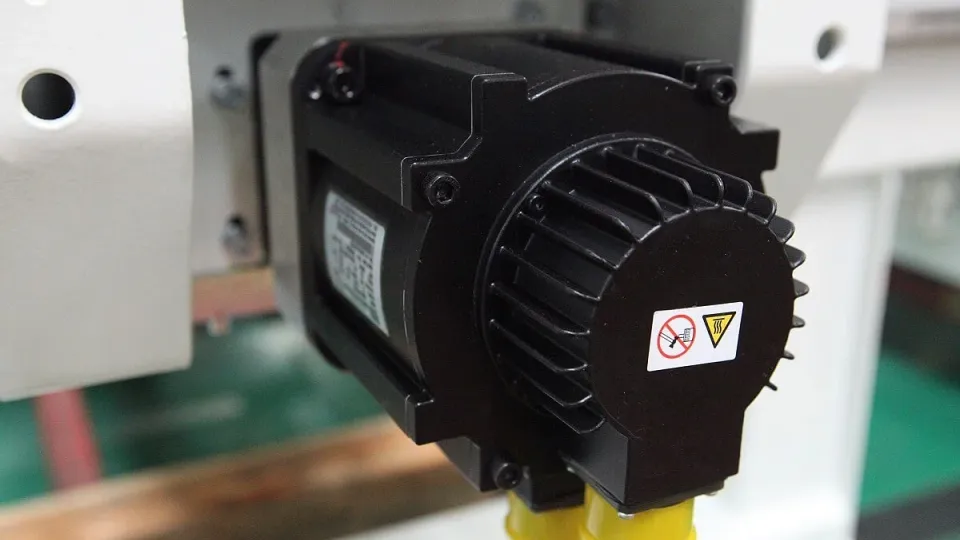

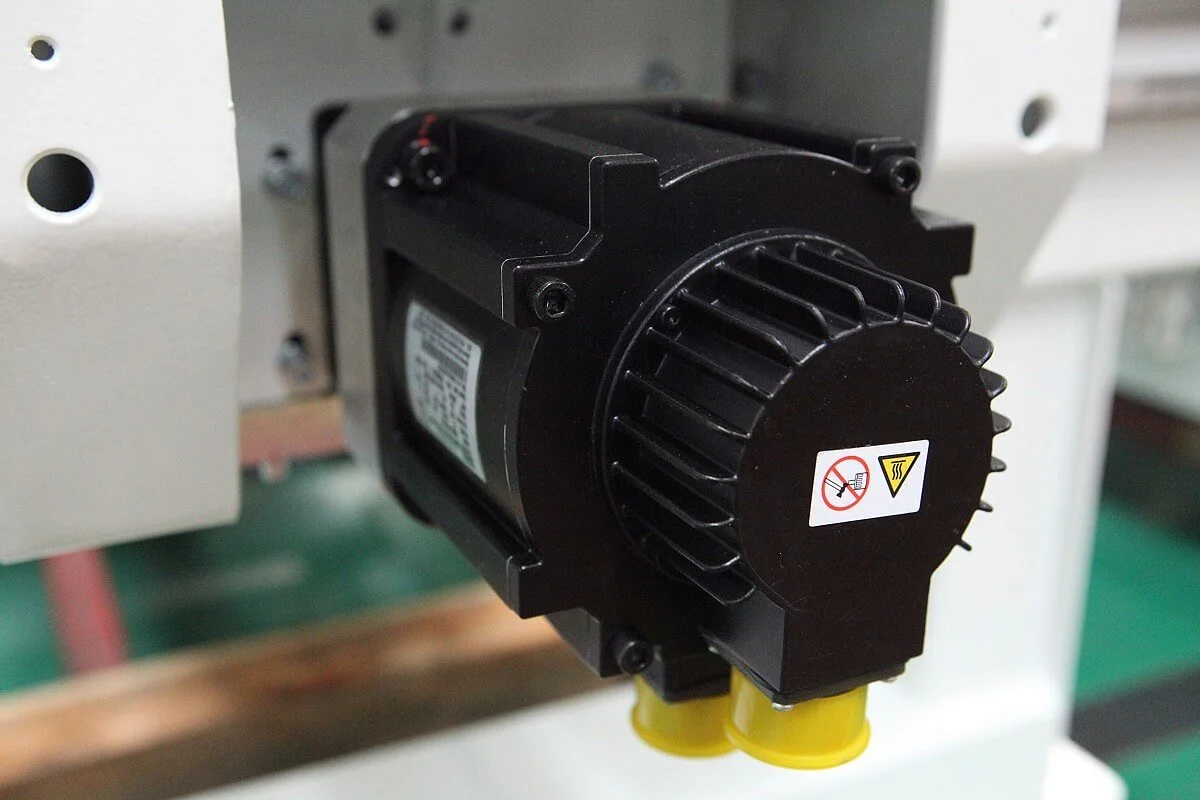

- Servomotoare: cu puteri de 1,8 kW × 2 pe axa Y și 1,3 kW pe axele X și Z.
- Viteze maxime: 80/80/20 m/min pe axele X/Y/Z.

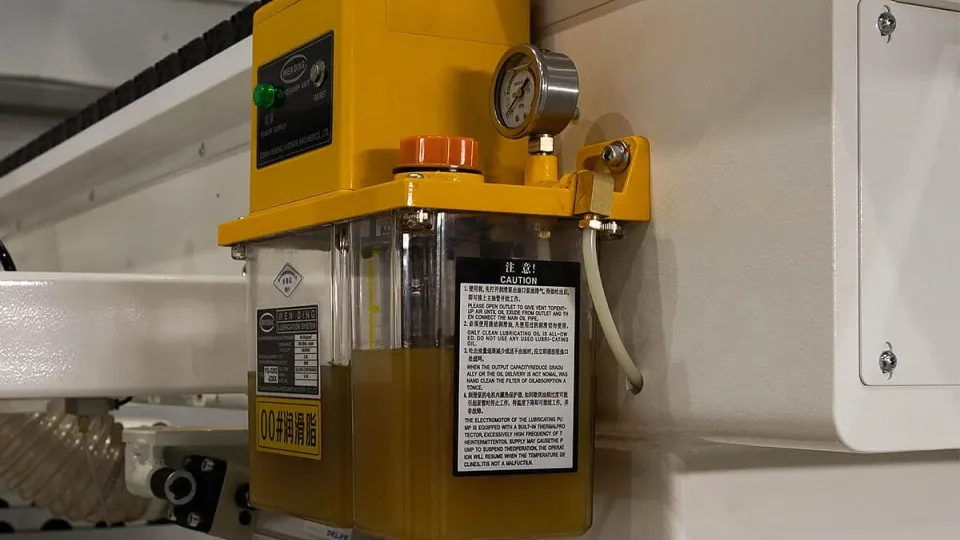

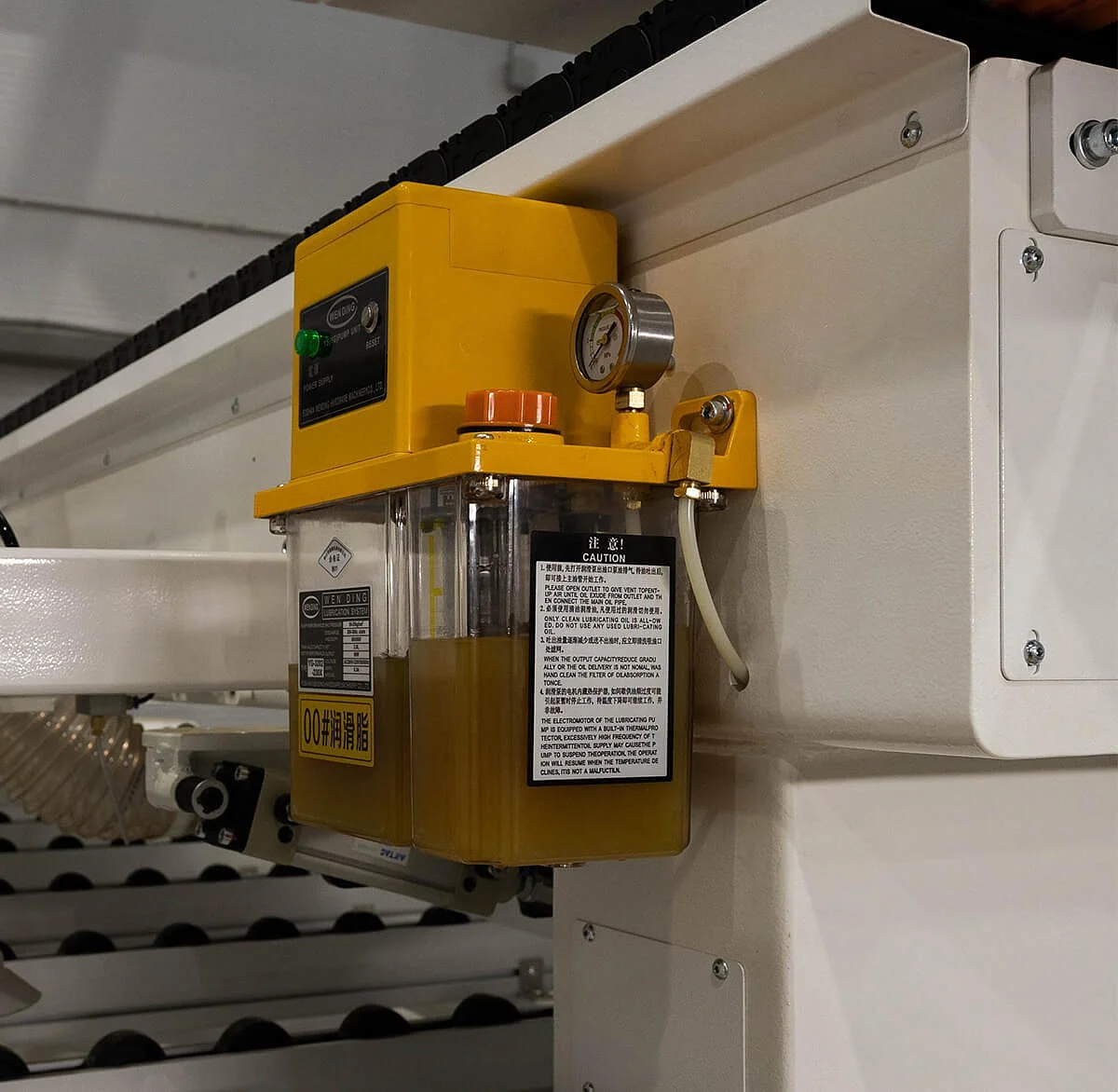

- Lubrifiere automată: unge continuu componentele principale ale transmisiei.
- Canale de protecție: asigură rezistență ridicată la uzură pentru cabluri și furtunuri.
Mandrina principală și blocul de găurire
- Electromandrină HITECO: 12 kW, viteză maximă 24.000 rpm.
- Capacitate de procesare: panouri de până la 50 mm grosime.
- Cuplaj: tip ISO30.

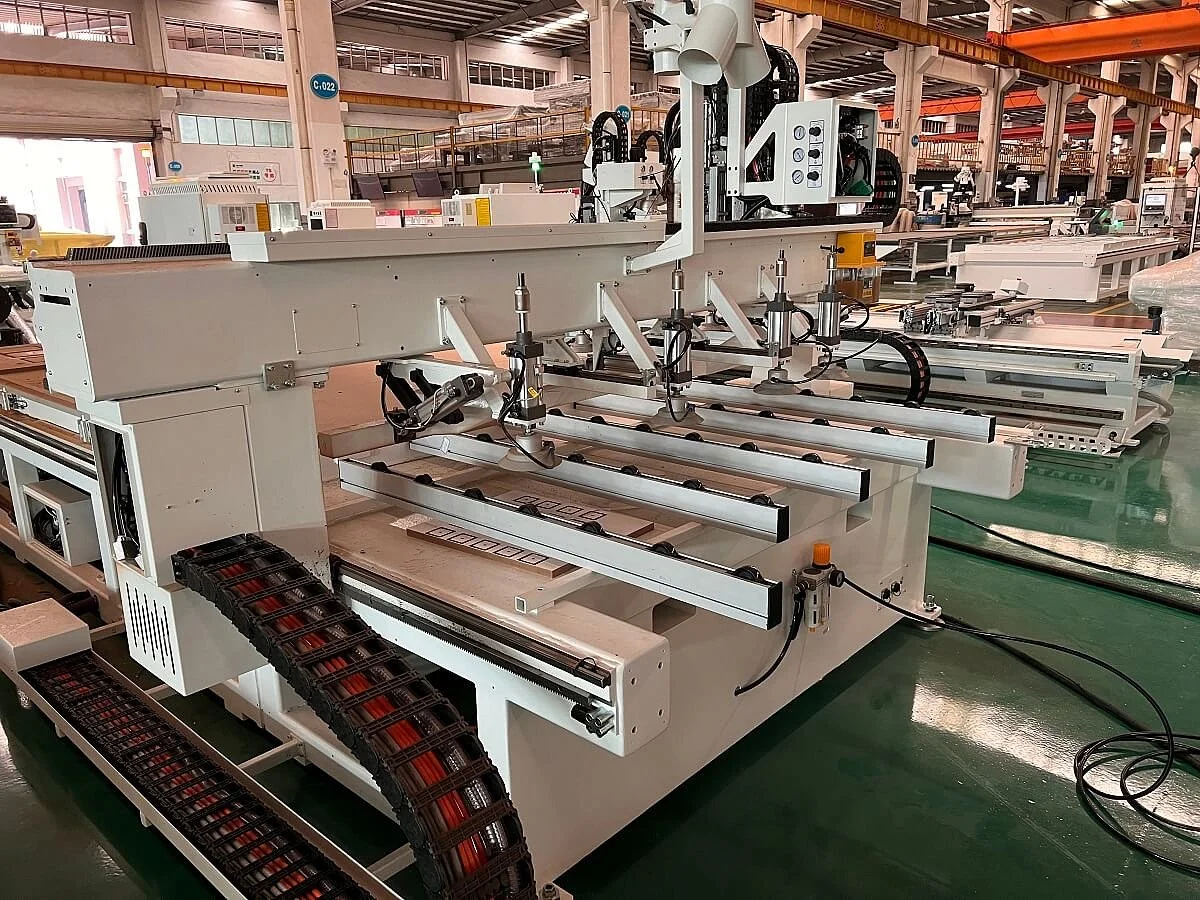

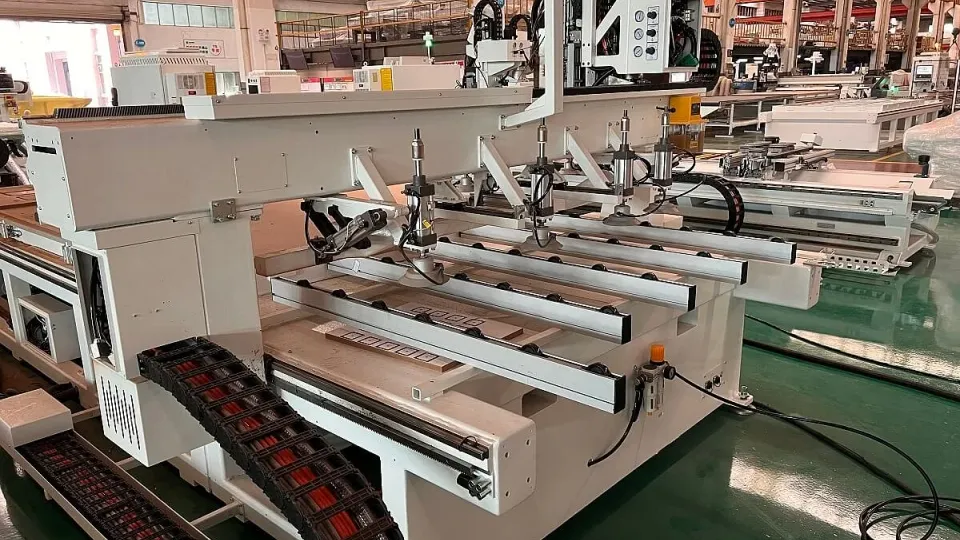

- Bloc de găurire: cu 10 burghie dispuse pentru operații combinate, la 4.000 rpm.
- Magazie automată de scule: liniară, cu 12 poziții, permite schimbare fără intervenție manuală, cu distanță redusă între axul principal și poziția sculei.
- Dispozitiv dedicat: pentru reglarea și blocarea automată și rapidă a sculei.
Descărcare, siguranță și echipament electric
- Descărcare automată: dispozitiv cu împingător și mătură de praf care curăță automat masa de lucru.
- Completat: de cilindri de poziționare spate și colector de praf.
- Comenzi: butoane de pornire/oprire pe cabină, inclusiv cele laterale pentru rotirea panoului, și telecomandă de mână pentru punere în funcțiune rapidă.
- Echipament electric: computer IPC pe Windows cu monitor Dell și port USB, dulap de comandă independent cu aer condiționat.
- Alimentare: 380 V trifazic, 50 Hz.
- Opțional: gard de siguranță și cortină optică, cupe de alimentare cu vid, consolă cu role și sistem de încărcare/descărcare automată.
Control
- Sistem SYNTEC: oferă performanțe stabile și port deschis pentru conectare cu programe internaționale de nesting.
- Opțional: integrare cu sistemul de control TPA, cu interfață prietenoasă.
- Software de optimizare FCC: inclus standard, combină automatizarea Nanxing Smartech și Infotech cu suport pentru fișiere XML.
