Pentru cine este recomandată mașina de aplicat cant NB871D?
NB871D se adresează producătorilor de mobilă și componente din panouri care operează linii de producție cu volum ridicat și cerințe stricte de calitate a finisajului. La o viteză maximă de 32 m/min și cu toate reglajele cheie automatizate servo, utilajul este dimensionat pentru fabrici cu un flux continuu de piese diverse ca format, grosime și tip de bandă, unde timpii de reconfigurare manuală ar genera pierderi semnificative de productivitate.
Configurația cu 8 benzi de cant și comutare automată între culori și tipuri de adeziv o face potrivită pentru producători care livrează comenzi cu variații frecvente de decor sau grosime de cant, fără a întrerupe linia. Nu este dimensionată pentru ateliere cu volum redus sau producție la comandă unică, unde un model din categoria medie precum NB860EC ar fi suficient.
Descriere generală

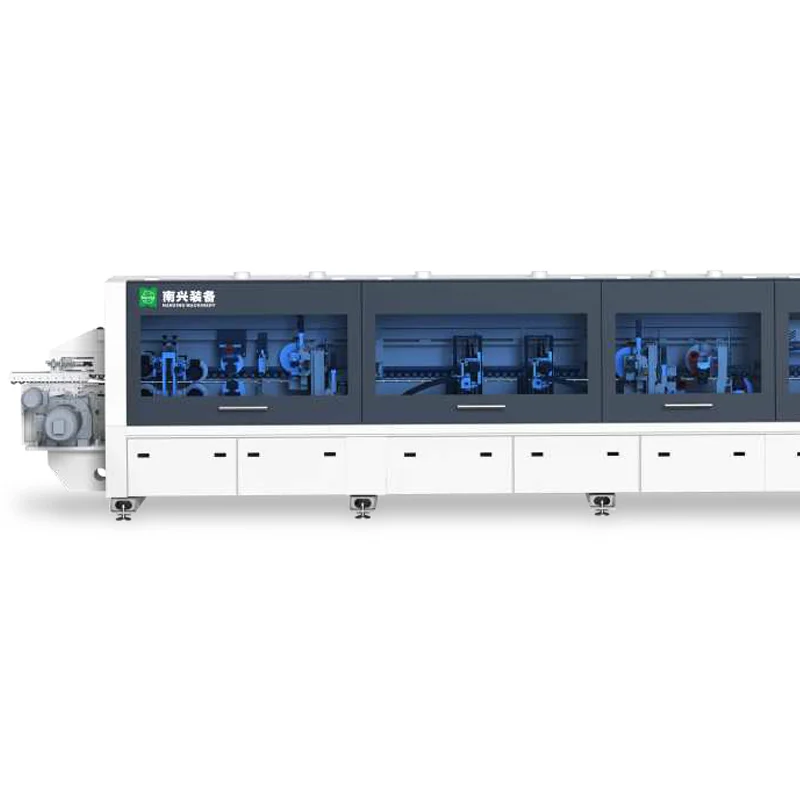

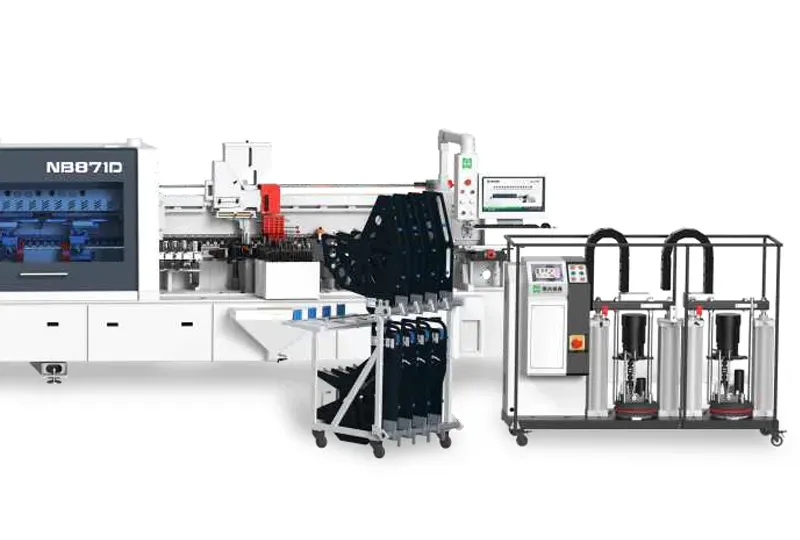

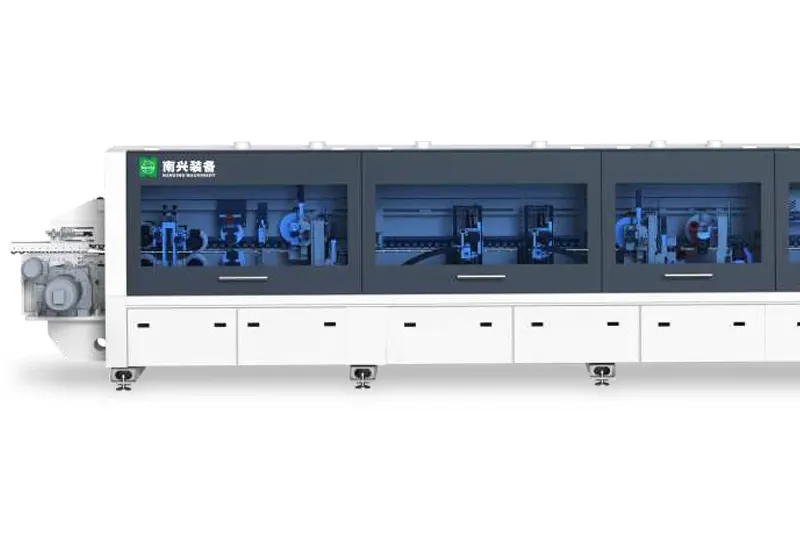

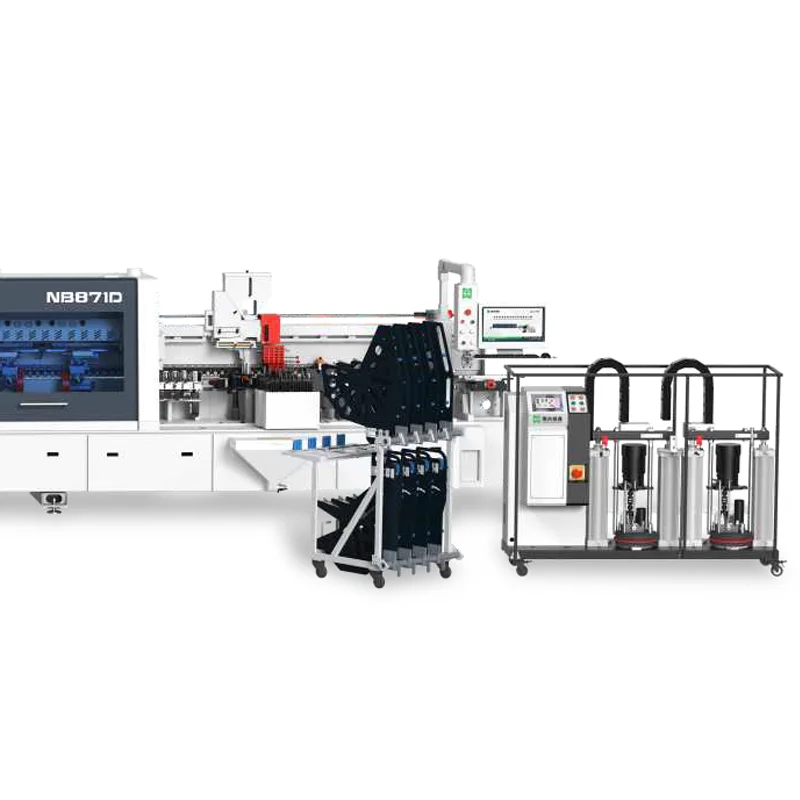

NB871D este o mașină de aplicat cant de clasă industrială grea, concepută pentru linii de producție continuă cu volum ridicat de panouri PAL, MDF și HDF.
Cu o viteză maximă de alimentare de 32 m/min și un sistem de reglare servo complet automatizat pe toate funcțiile critice, utilajul acoperă întregul flux de aplicare a cantului — de la pre-frezarea diamantată și pretopirea adezivului până la refilarea de finețe, răzuire, rotunjire colțuri și lustruire — fără intervenție manuală între etape.
Gestionarea a 8 benzi de cant cu comutare automată în funcție de culoarea adezivului, grosimea benzii și tipul de margine (R1, R1,5 sau R2) reduce la minimum timpii de reconfigurare și asigură continuitate în producție.
Descriere tehnică
Batiul, transportorul și presorul superior
- Cadru pentru sarcini grele: cu grinzi de oțel și șine de ghidare sudate integral, supuse proceselor de sudare robotizată, îmbătrânire naturală, recoacere și sablare.
- Prelucrare CNC de precizie: care elimină tensiunile interne și garantează stabilitatea dimensională chiar la viteze de alimentare de 32 m/min.
- Transportor cu lanț rulant: pentru sarcini grele, motor Siemens cu frecvență variabilă și frânare, plus suport cu role compacte pentru piese mari.
- Presor superior: cu curele duble în formă de V și grindă de presiune din oțel sudată integrat cu corpul mașinii.
- Reglare a înălțimii: printr-un regulator electronic controlat prin codificator, operabil de la PC.
- Coloane de susținere și role laterale de asistență: care completează rigiditatea ansamblului.
Pre-frezare, preîncălzire și adezivare
- Dispozitiv de pulverizare: cu agent de curățare, reduce aderența adezivului pe suprafața piesei.
- Pre-frezare: cu freză diamantată de 35 mm înălțime, acționată de 2 motoare de 3,7 kW la 200 Hz și 12.000 rpm.
- Preîncălzirea panoului: topește optim adezivul de pe muchie.
- Sistem de pretopire: alimentează automat un rezervor de 25 kg cu pompare sub senzorul de nivel.
- Presarea benzii: prin role servo — rolă de pre-presare de 100 mm plus 4 role posterioare.
- Supapă de reglare a presiunii: între 1,5 și 2,5 bar, cu raclete pe cele 2 role frontale.
Alimentator de bandă cu servomotor — 8 benzi
- Precizia de tăiere: controlată prin servomotor, reduce lungimea reziduală a benzii la capete, cu detector de bandă standard.
- 8 sisteme de schimbare a benzii: permit comutarea automată între poziții.
- Comutare automată la epuizare: dacă banda din depozitul curent se epuizează, mașina trece automat la poziția următoare, fără oprirea producției.
- Dispozitiv de pre-tragere: pentru alimentare la timp la viteză mare.
- Tăierea benzii de cant: cu cilindru pneumatic și comutator electric.
Tăiere capete, refilare și rotunjire colțuri
- Tăiere la capete controlată servo: cu servomotorul urmărind precis capătul panourilor.
- Prelucrare independentă: fiecare lamă de ferăstrău prelucrează independent câte un capăt, reducând distanța dintre panouri.
- Grup de refilare: cu 2 motoare de 0,75 kW la 200 Hz și 12.000 rpm, cu freze pe ghidaje rigide din oțel.
- Refilare de finețe cu reglare servo: 2 motoare de 0,5 kW fiecare, 200 Hz, 12.000 rpm.
- Lame pagoda multi-margine: R1,0, R1,5, R2, cu comutare rapidă între raze.
- Răzuire cu reglare servo: se adaptează rapid la grosimea benzii.
- Rotunjirea colțurilor cu reglare servo: motoare de 0,5+0,5 kW, 12.000 rpm, sculă R1,5, prindere HSK32.
- Viteză maximă de 32 m/min: cu schimbare pneumatică rapidă a sculei.
Finisare, exhaustare și siguranță
- Dispozitiv dedicat: rezolvă problema firelor de mătase ale benzii.
- Răzuire adeziv pneumatică pe drept: și pulverizare cu agent de curățare pentru margine perfectă.
- 2 seturi oscilante de lustruire: cu motoare de 0,37 kW × 2, acționate de dinam de curent continuu.
- Tratare separată a adezivului: astfel încât discurile nu se uzează prematur.
- Colectarea prafului: prin 8 hote de aspirare independente φ125 mm.
- Spumă izolatoare fonică: la ușile de acoperire.
- Dispozitive de siguranță complete: protecție la alimentare, detectare grosime și interval de alimentare, buton E-STOP.
Control PC și echipament electric
- Control PC: comută automat benzile de cant, recipientele de adeziv și refilarea fină prin scanare de coduri.
- Interfață multilingvă: engleză, chineză simplificată și tradițională.
- Funcție de formulă: și un singur buton pentru bara de presiune, schimbarea benzii și distanța mașinii.
- Rapoarte zilnice de producție: cu statistici de capacitate, consum de consumabile și eficiență.
- Sistem de alarmă: care simplifică depanarea.
- Echipament electric: la 3-380 V / 50 Hz, cu PLC, convertizor de frecvență cu frânare a motorului și protector de secvență de fază.
