Pentru cine este recomandat NCB2808M?
NCB2808M se adresează producătorilor de mobilier și tâmplăriilor industriale specializate în uși, care au nevoie de prelucrare completă a mânerelor, balamalelor, încuietorilor și frezărilor Lamello pe un singur utilaj, cu productivitate crescută prin cele 2 zone de lucru alternative.
Descriere generală

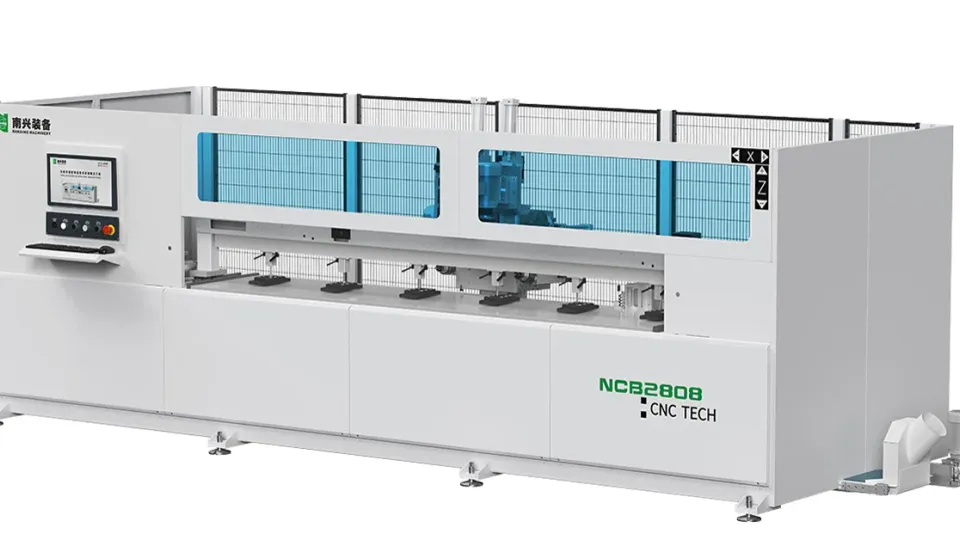

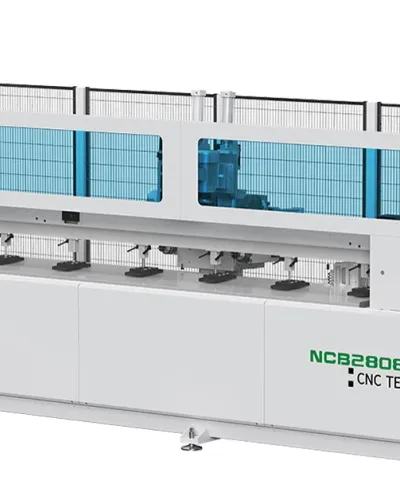

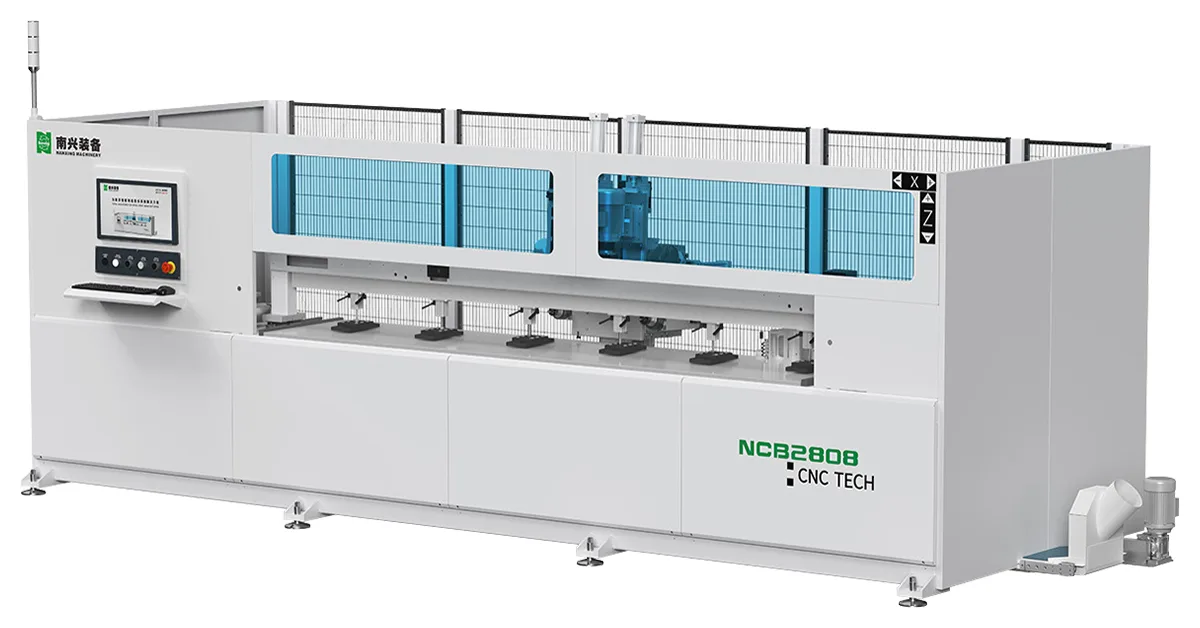

NCB2808M este un CNC dedicat prelucrării ușilor de mobilier, cu batiu robust din oțel călit și prelucrat CNC, pentru stabilitate în condiții de lucru intensive. Cu lungime maximă de prelucrare de 2800 mm, procesează atât piese standard cât și elemente de dimensiuni mari.
Unitatea de prelucrare cu ax vertical de 7,5 kW și schimbător automat de scule cu 8 poziții, completată de arbori orizontali și ax de găurire laterală, permite prelucrarea diverselor tipuri de mânere, găuri pentru balamale și încuietori, plus operațiuni de frezare și teșire.
Descriere tehnică
Batiul mașinii și mișcarea axelor
- Batiu robust: din oțel călit, sudat pe CNC, sablat și prelucrat într-o singură etapă pentru stabilitate la viteze mari.
- Cadru extins: pentru lungime maximă de prelucrare de 2.800 mm.

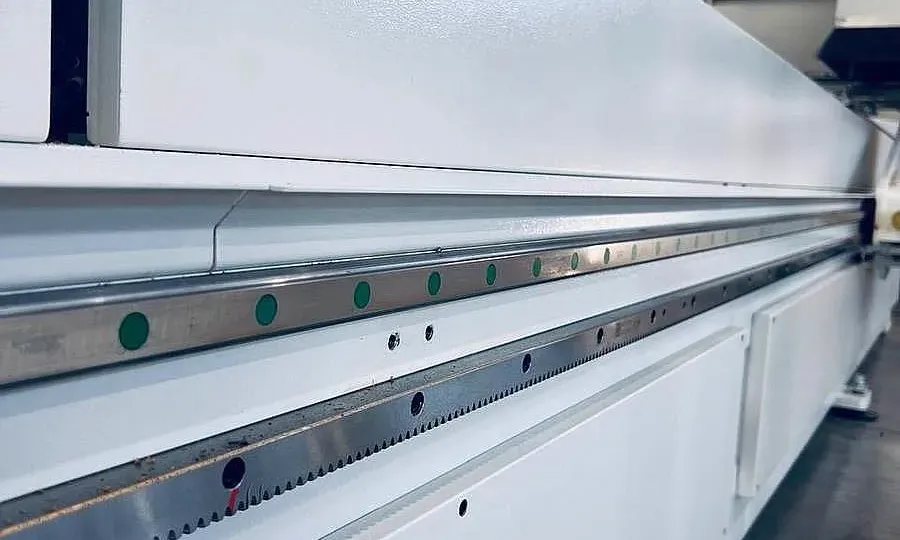

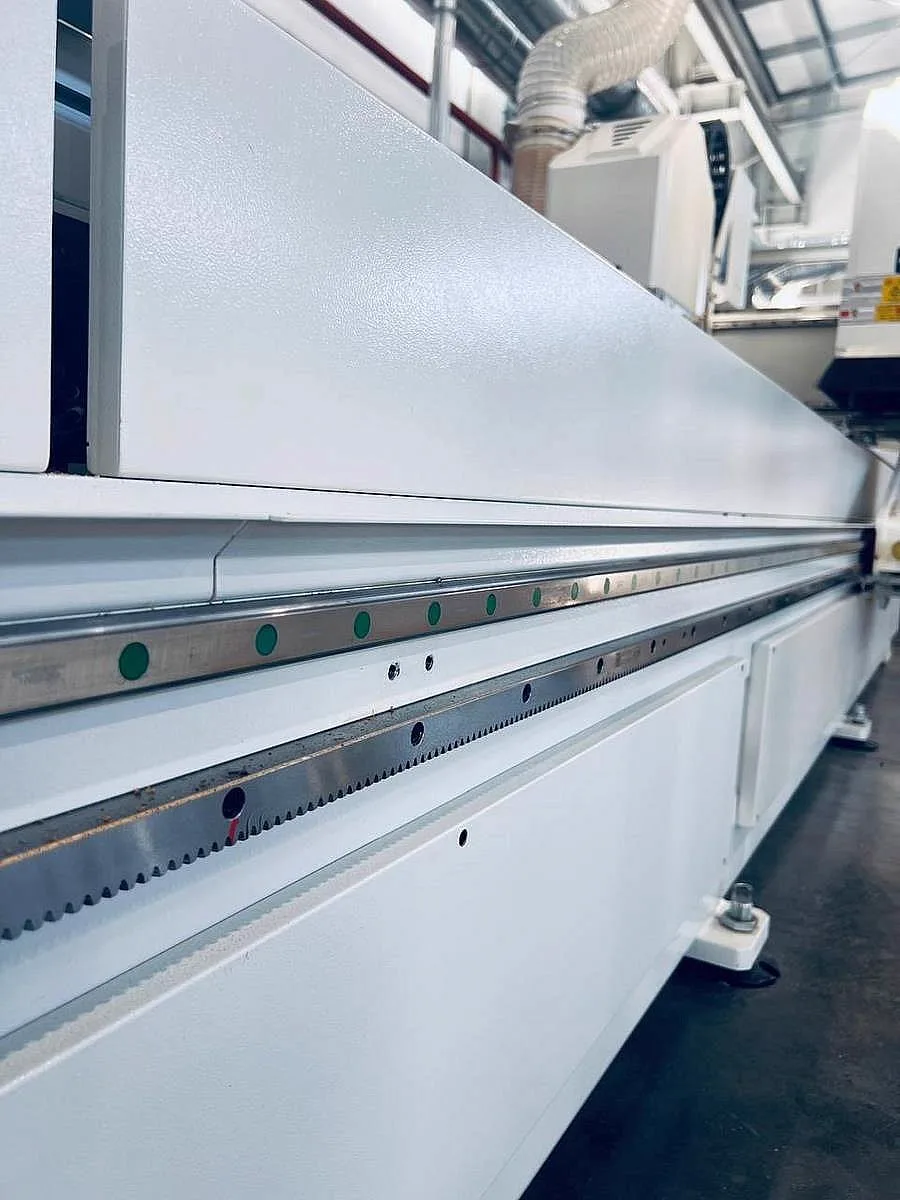

- Axa X: cu sistem cu cremalieră și pinion înclinat de înaltă rigiditate, clasa iDIN6, cu transmisie prin angrenaje elicoidale pentru capacitate de încărcare ridicată și precizie.
- Axele Y și Z: cu șurub cu bile, pentru precizie suplimentară și structură compactă.
- Servomotoare de înaltă precizie: ating viteze de 90/90/20 m/min pe cele trei axe.

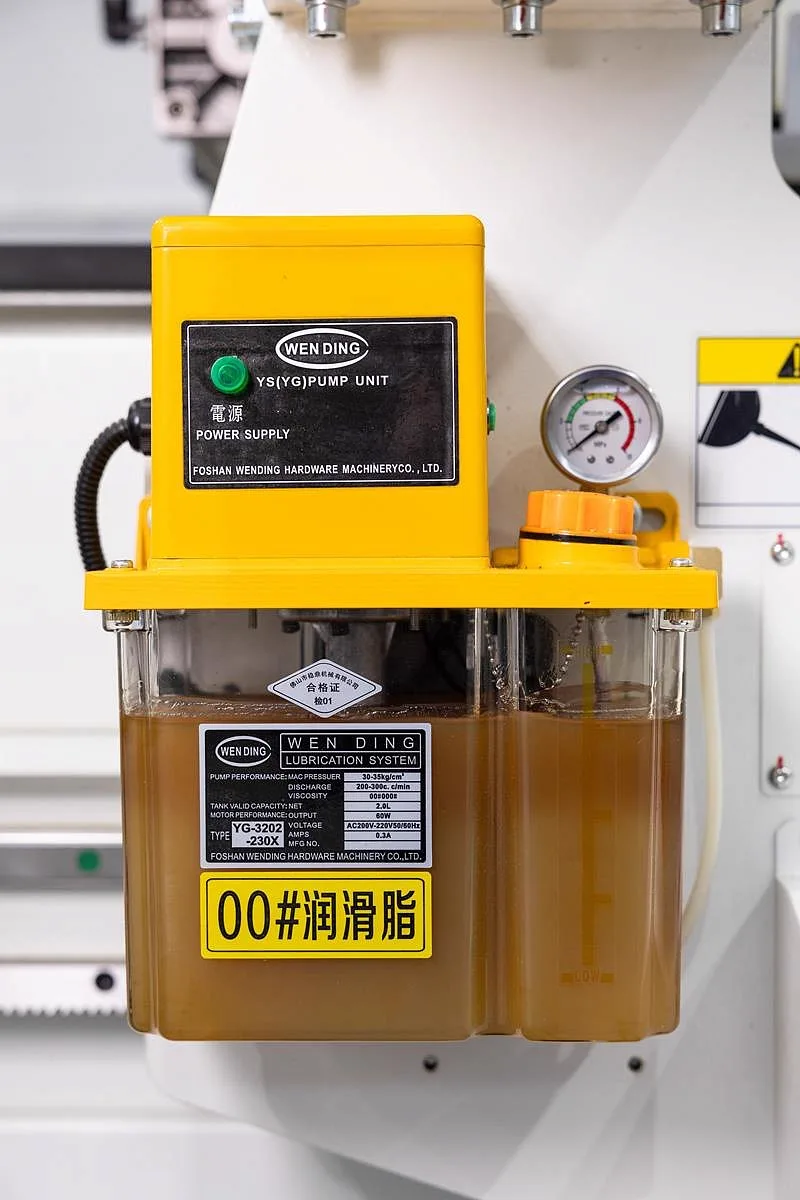

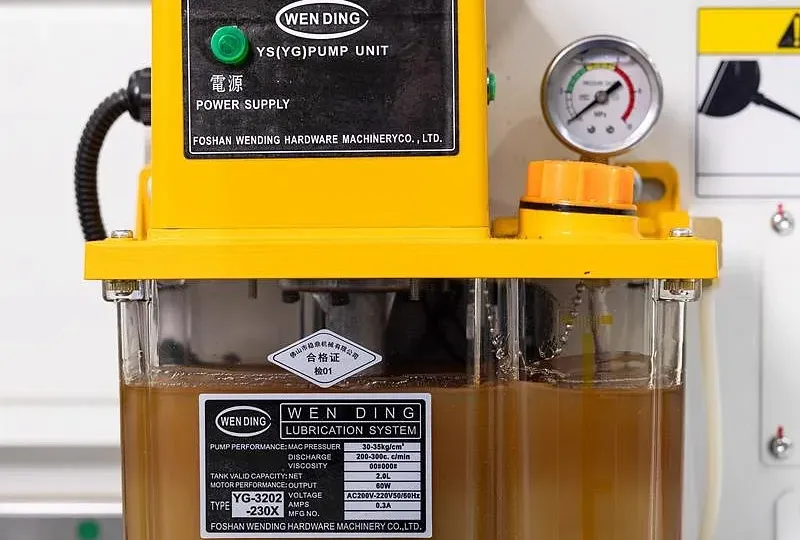

- Lubrifiere automată: cu pompă electrică, reduce costurile de întreținere.
Braț mobil, presor și zone de lucru

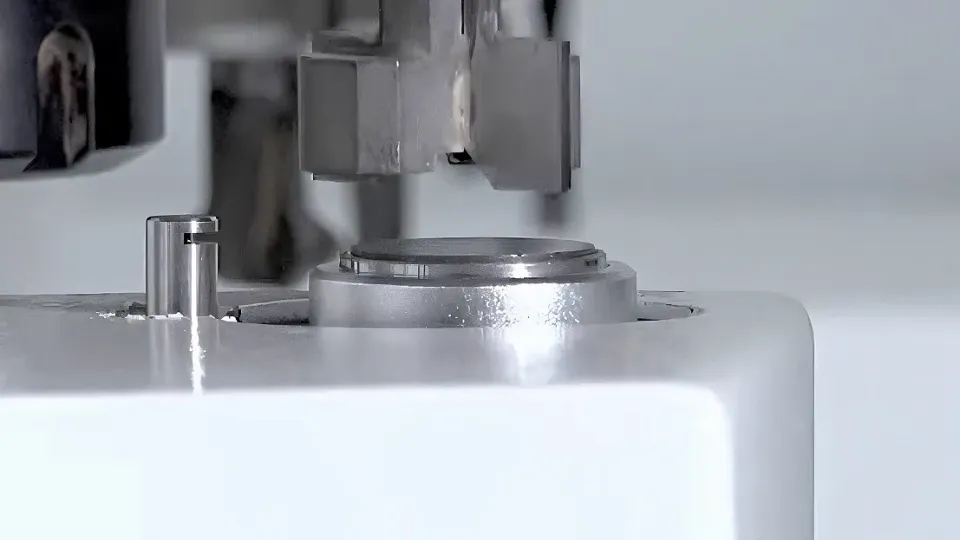

- Braț mobil automat: acționat de cilindru, presează piesa cu dispozitivul de poziționare lateral pe o rază de mișcare de 0-160 mm.
- Presor superior: cu 6 piese de presare supradimensionate, pentru fixarea perfectă a panourilor.
- Bară de poziționare spate: care se ridică automat.

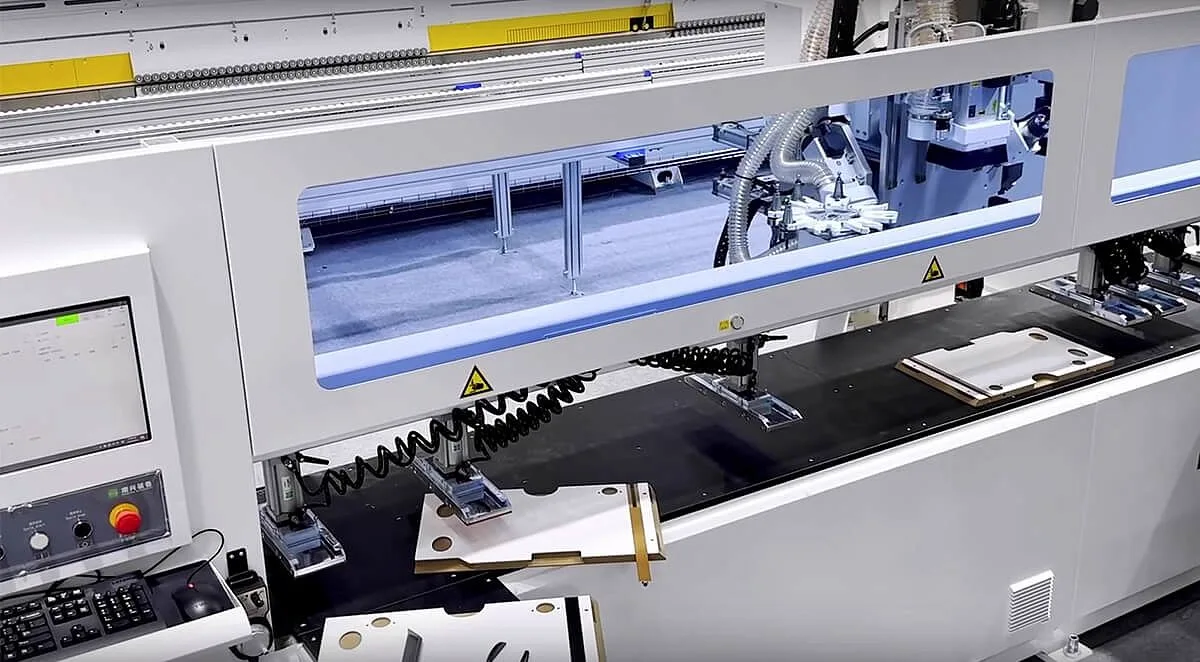

- 2 zone de lucru: cu masă de înaltă presiune rezistentă la uzură și distanță de 980 mm până la podea.
- Procesare alternativă: pe o dimensiune maximă de 2800×800 mm, reducând timpul de așteptare.
- Detectare automată a grosimii panoului: pentru prelucrare precisă.
Unitatea de prelucrare

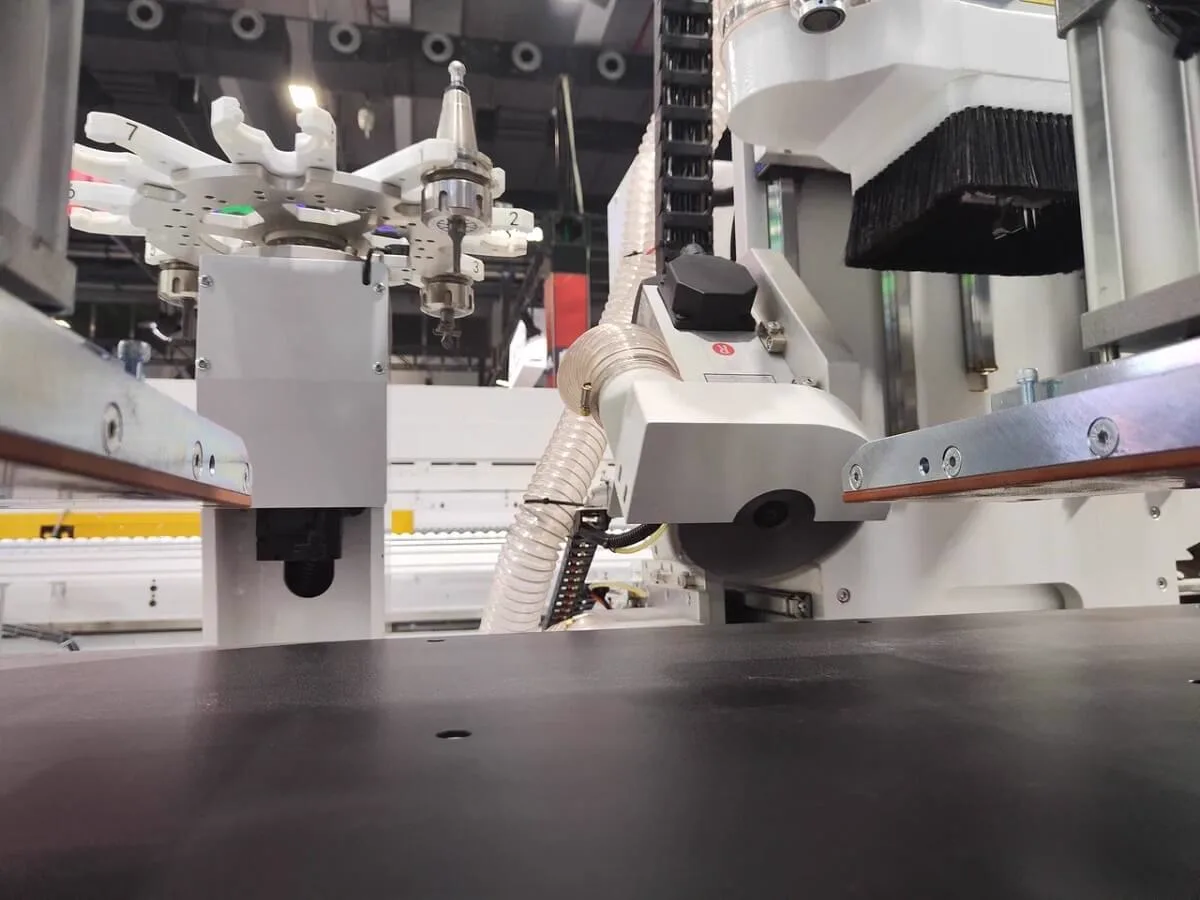

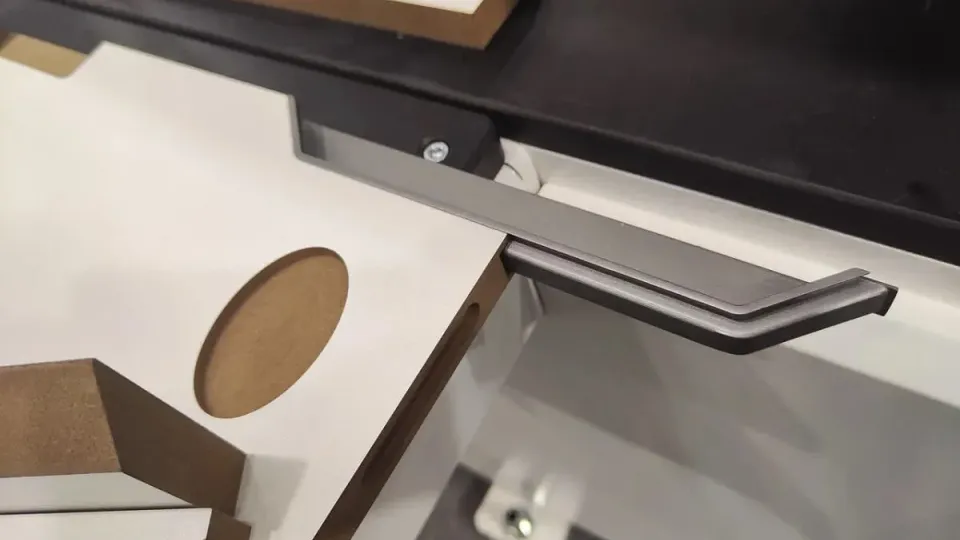

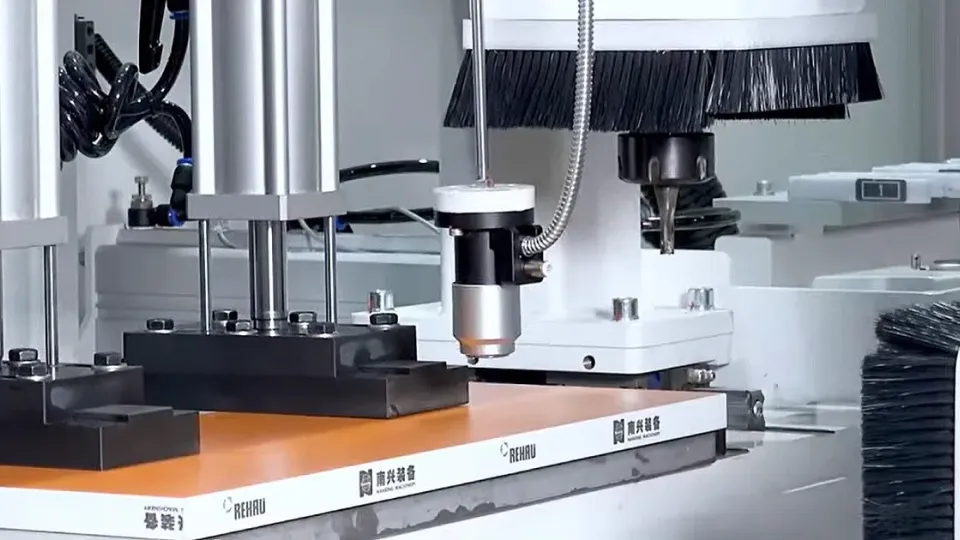

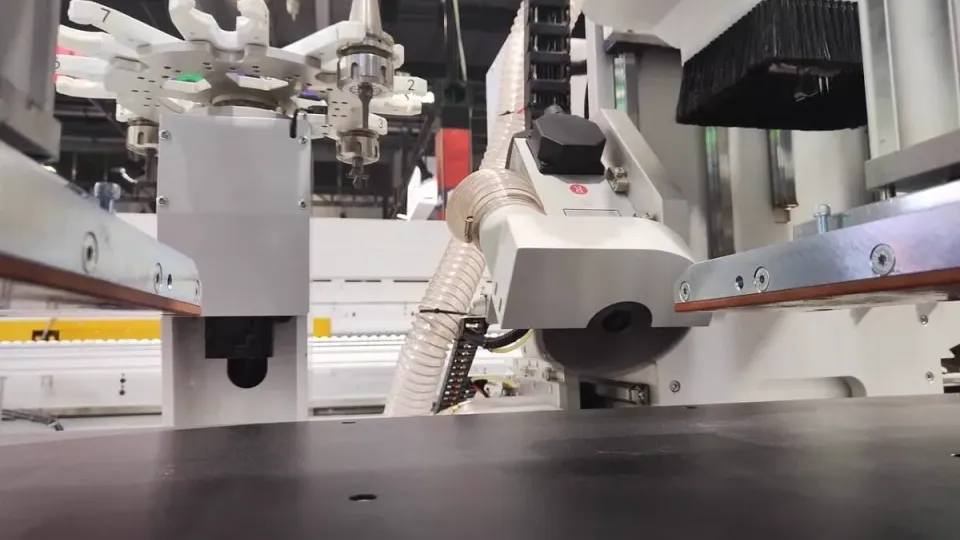

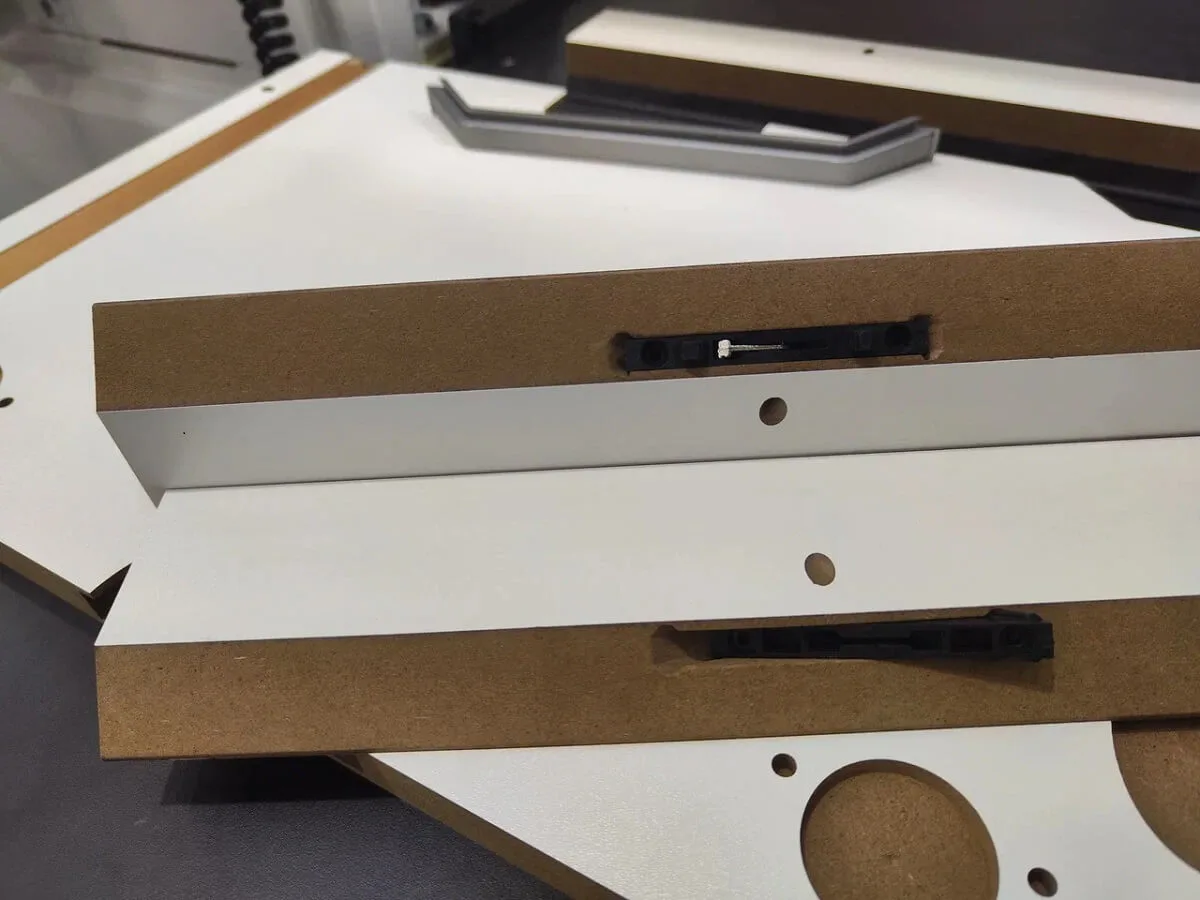

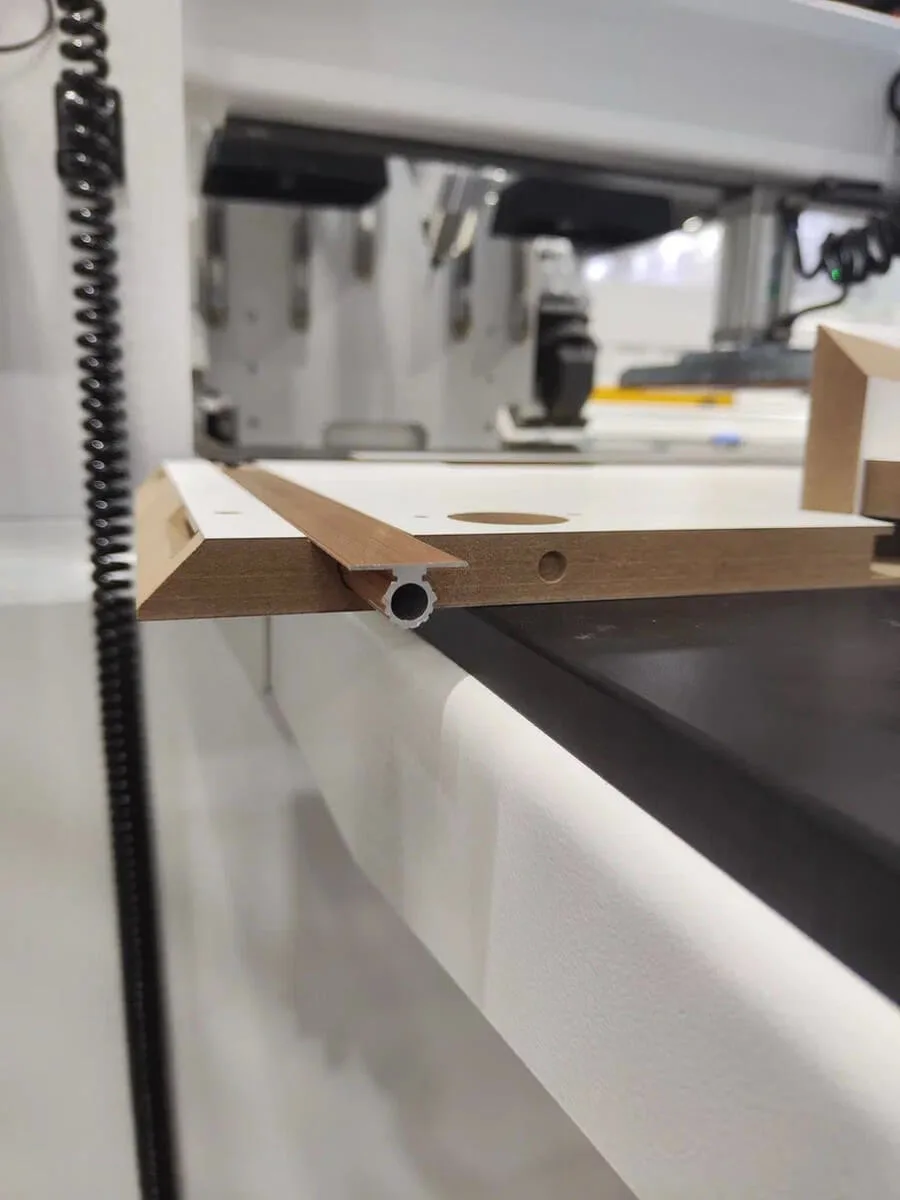

- Ax de frezare vertical de 7,5 kW: cu schimbător automat de scule ATC cu 8 poziții, deservește mânere libere, încorporate și tip părinte-copil.
- Ax de frezare orizontal de 6 kW: procesează găuri de balamale sus/jos și găuri pentru încuietori.
- Arbore de găurire orizontal de 3,5 kW: acoperă găurirea laterală.
- Mandrină principală verticală de 7,5 kW: cu schimbare manuală.

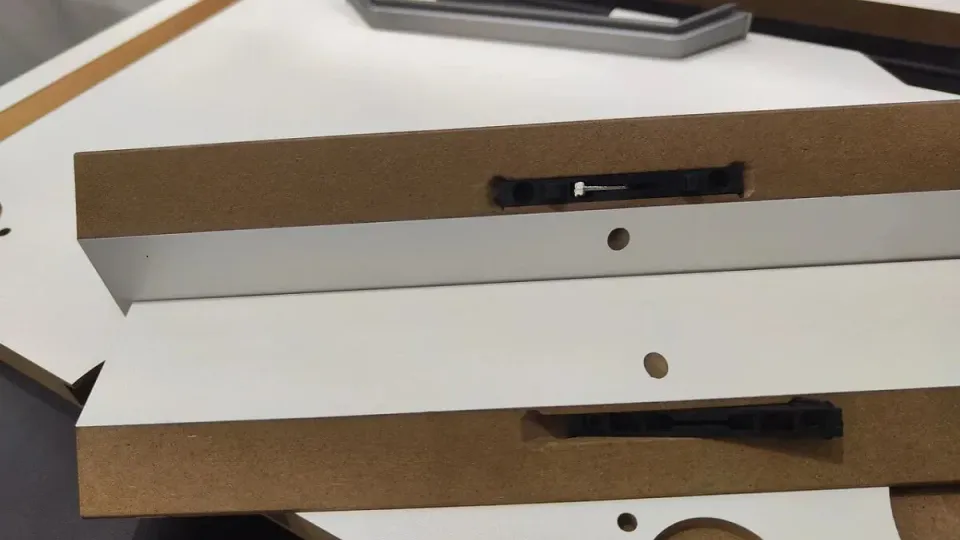

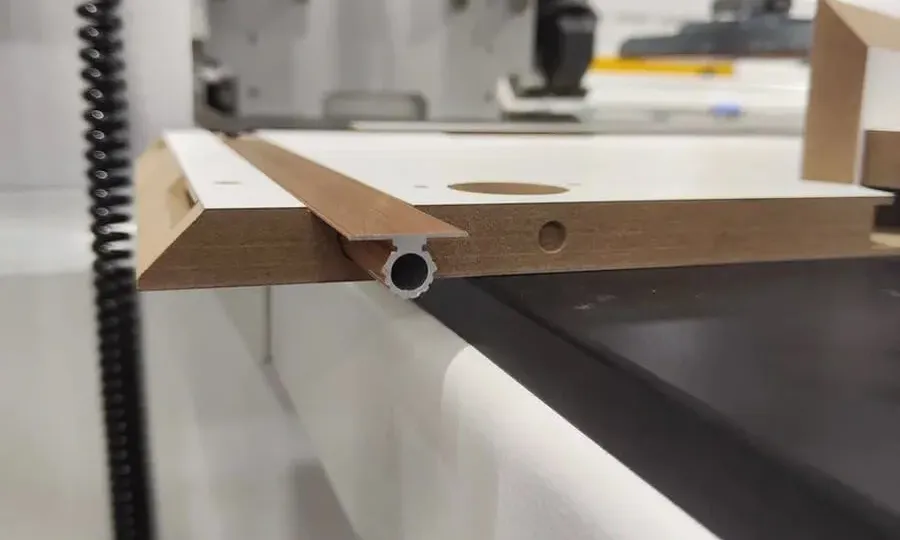

- 2 mandrine de 2,2 kW pentru teșire: una pentru caneluri Lamello la 45°, cealaltă pentru găurirea orificiilor Lamello.
- Dimensiune maximă de prelucrare: 2900×600 mm; dimensiune minimă 250×200 mm.

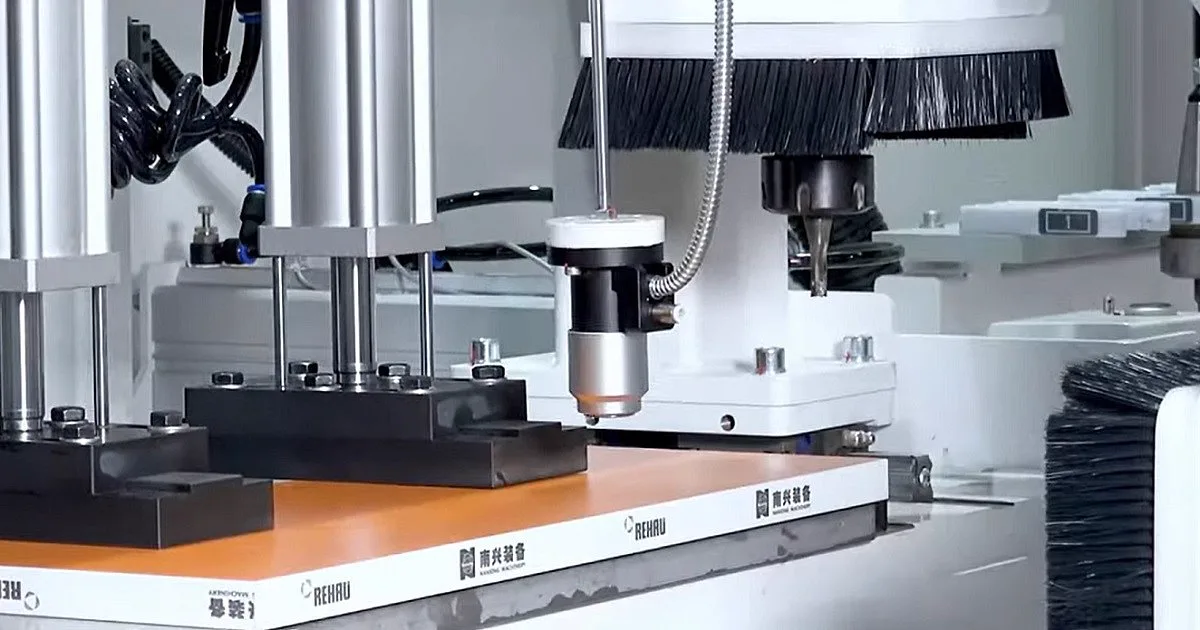

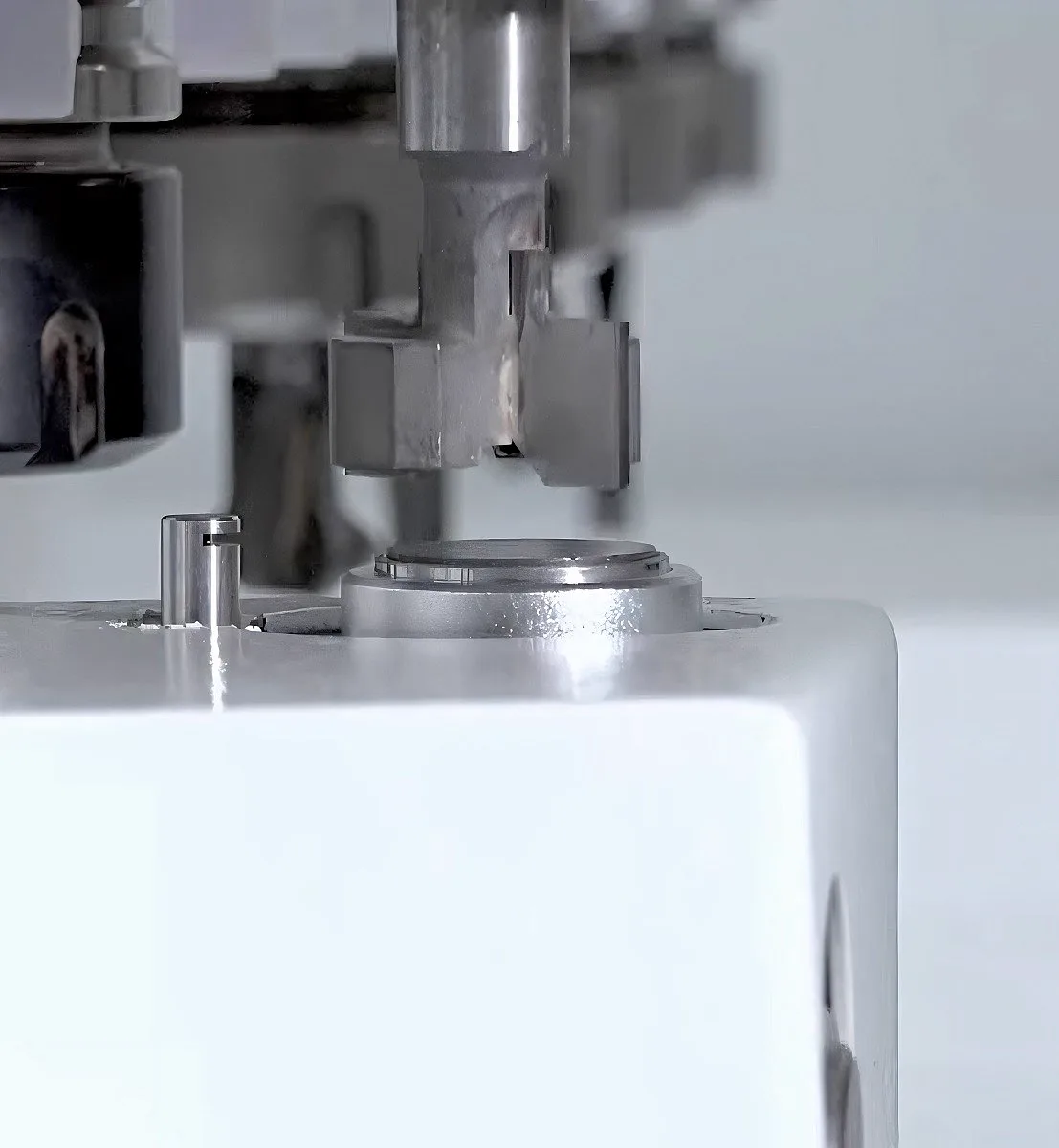

- Dispozitiv automat de măsurare a sculelor: cu 1 unitate verticală și 2 unități orizontale, elimină erorile de reglaj manual.

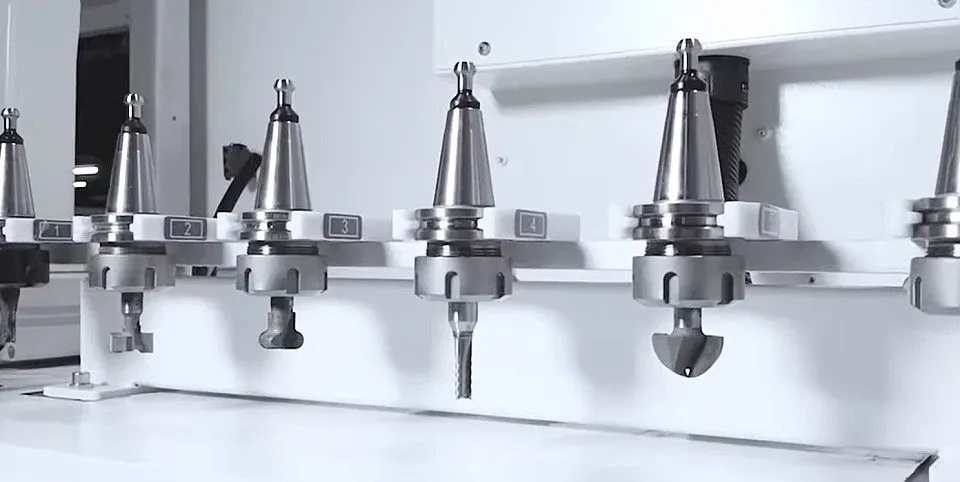

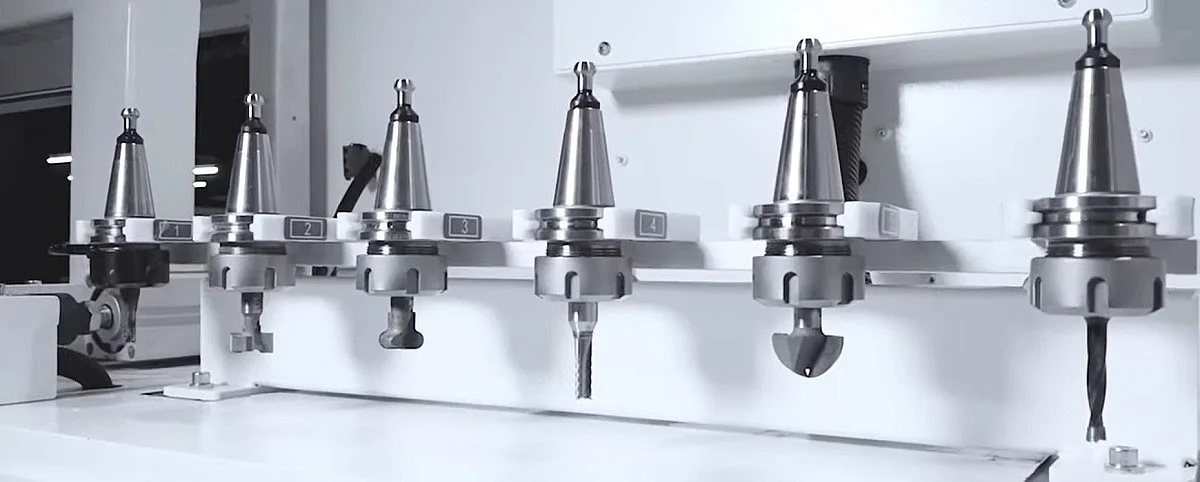

- Schimbător cu 8 poziții: cu suport de scule ISO30 și mandrină ER32.
Control și software
- Control prin IPC dedicat: pe sistem de operare Windows, cu editare și simulare grafică 3D online.
- Interconectare directă: cu software-ul mașinii.
- Suport formate multiple: MPR, CSV, BAN, XML, EXCEL și DXF, plus generare automată de cod NC.
- Scanner de coduri de bare: apelează automat programele de procesare relevante pentru fiecare tip de ușă.
Protecția componentelor și echipament electric

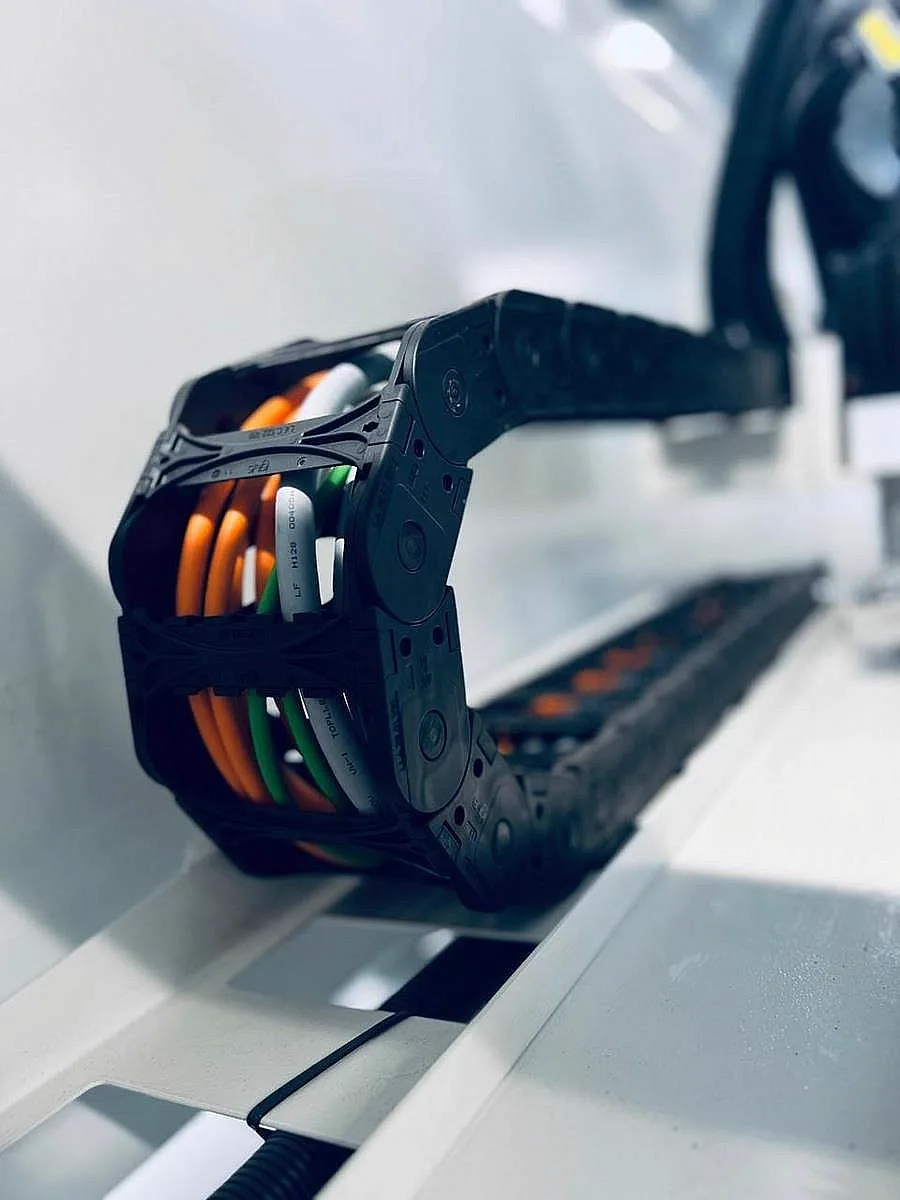

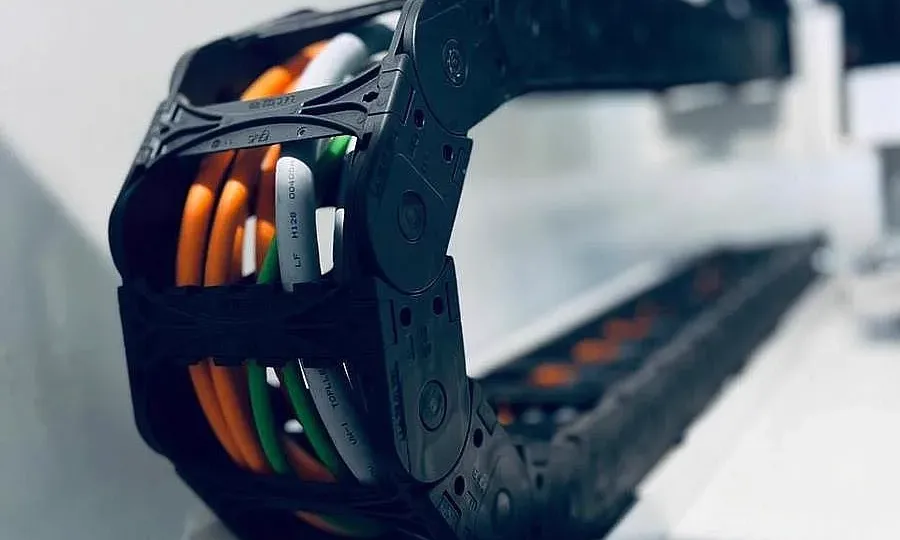

- Lanț protector: de cabluri și furtunuri de aer, rezistă la milioane de mișcări ale axului principal.
- Dulap de componente electrice: cu piese de la producători consacrați și cablaj de tip european, ușor de depanat.
- Alimentare electrică: 380 V trifazic, 50 Hz.
- Gard de protecție standard: pentru siguranța operatorilor.
- Opțional — bandă de îndepărtare a prafului: pentru procesare continuă.
- Opțional — ax dedicat: pentru orificiul balamalei.
