Pentru cine este recomandat circularul NP638DR?
NP638DR se adresează fabricilor de mobilă cu producție de serie mare care au nevoie de tăiere rapidă și precisă în pachet, cu trasabilitate completă a comenzilor prin etichetare automată și integrare cu software de optimizare a debitării.
Descriere generală

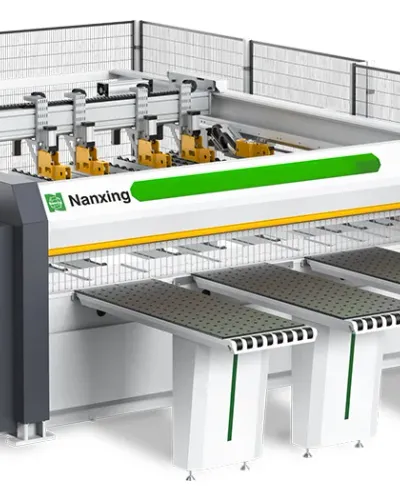

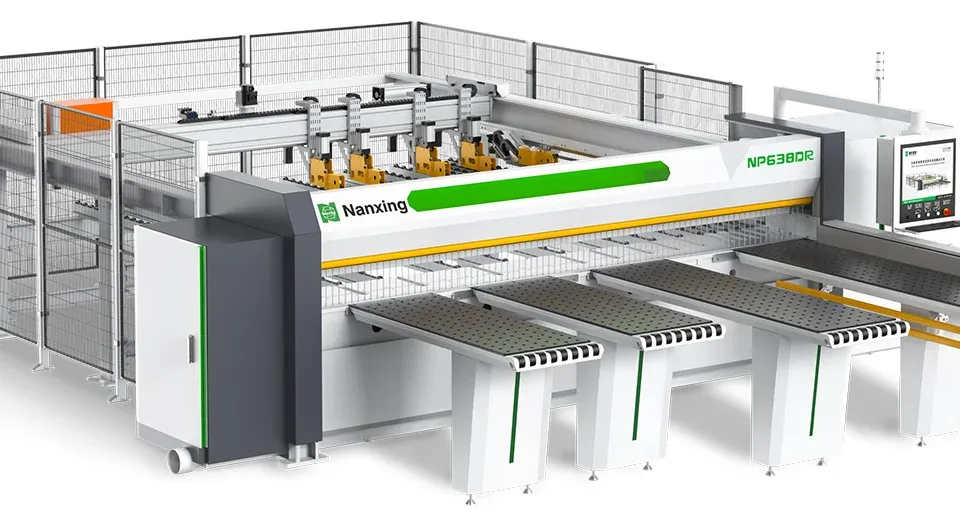

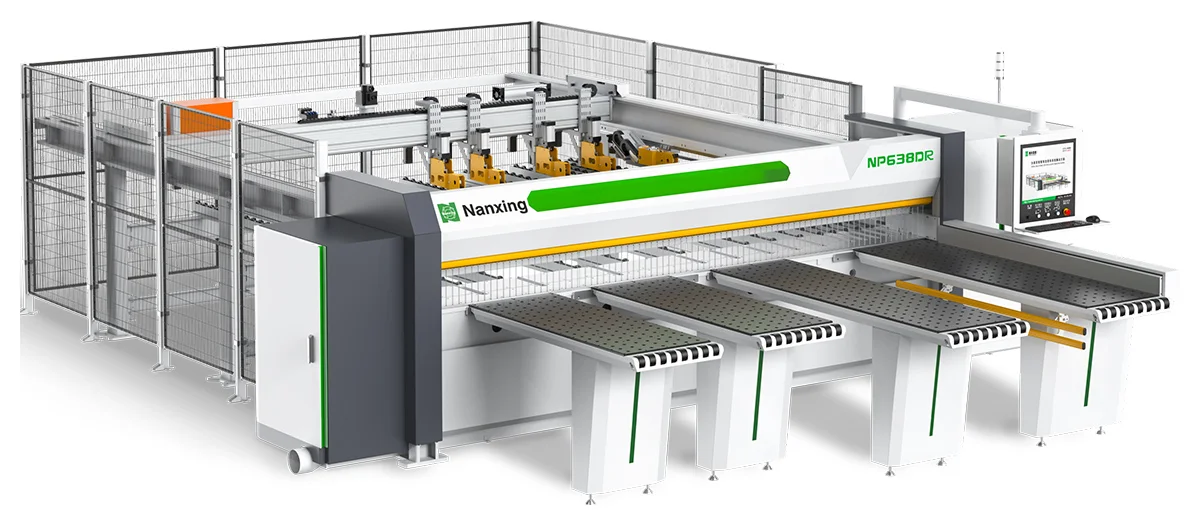

NP638DR este un circular de tăiat în pachet cu twin pusher și încărcare frontală, utilaj robust pentru tăierea precisă și rapidă a panourilor de PAL, MDF și alte materiale pe bază de lemn. Cu o dimensiune maximă de tăiere de 3800×3800×120 mm și structură tratată termic, mașina oferă stabilitate și performanță constantă în producție de serie.
Motorul pânzei principale de 18,5 kW, căruciorul portpânză cu servomotor de 2 kW și clești cu control servo independent asigură tăiere transversală și longitudinală simultană. Masa cu pernă de aer, bara de presiune automată și sistemul de aliniere laterală optimizează manipularea panourilor și previn ciobirea marginilor.
Descriere tehnică

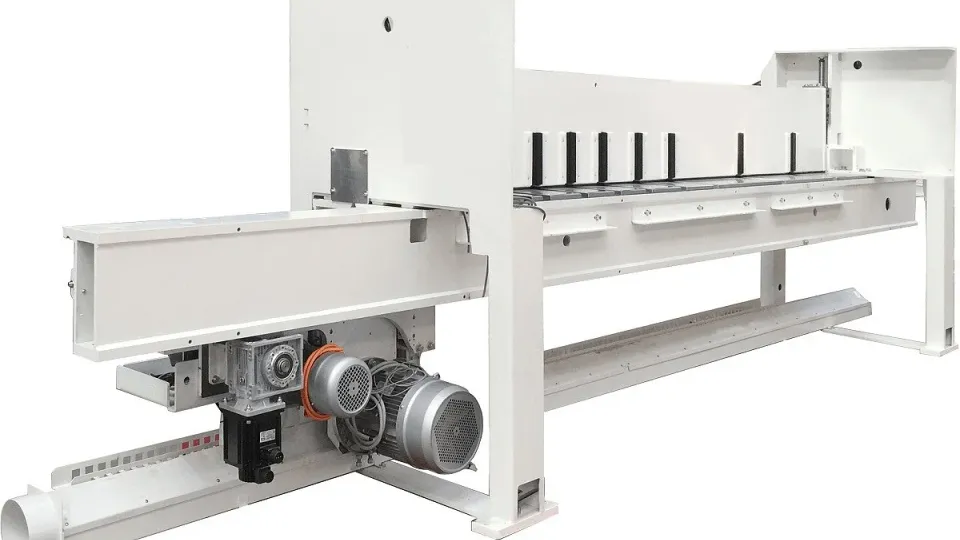

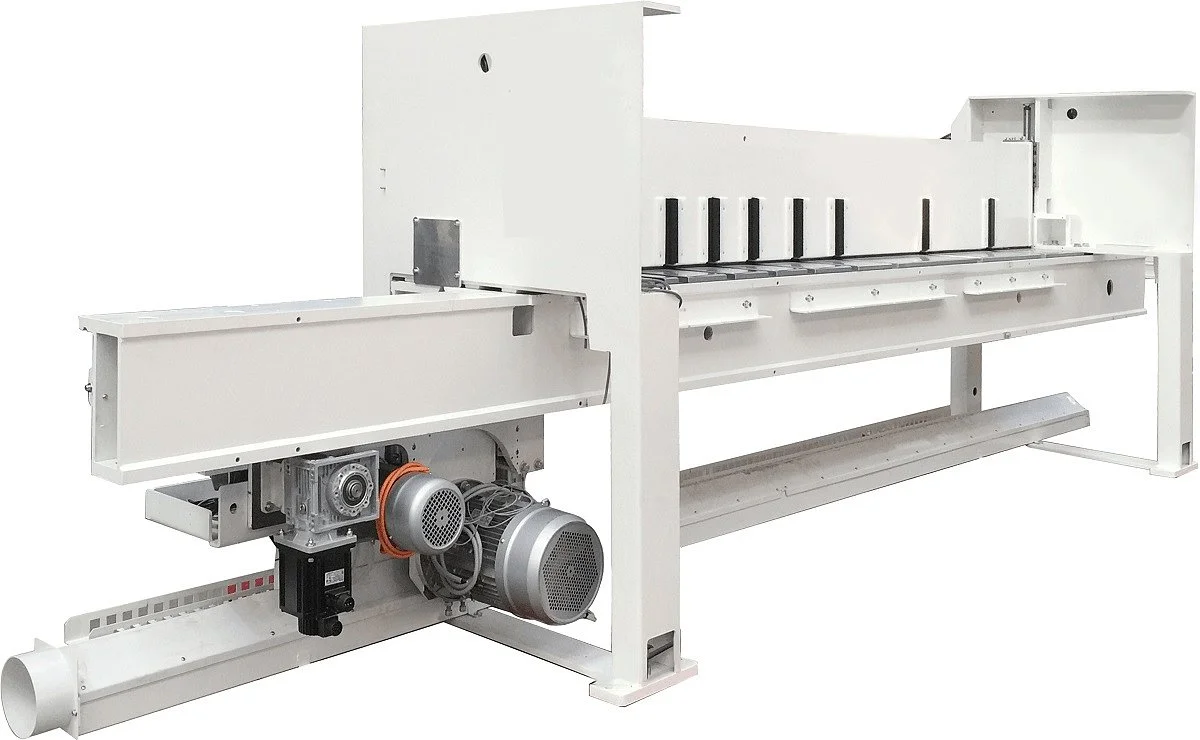

Batiul și construcția de bază
- Corp heavy duty: sudat pe linie robotizată cu marcaje de sudură egal distanțate, pentru rezistență uniformă și vibrații reduse.
- Tratament termic: și tratament de îmbătrânire prin vibrații, pentru eliminarea deformărilor pe termen lung.
- Greutate totală: 6.500 kg (netă 5.500 kg).
- Asamblare și calitate: proceduri SOP realizate de tehnicieni experimentați, control al calității cu echipamente de măsurare avansate, certificat CE semnat de un specialist.
Masa de tăiere și alimentarea cu pernă de aer
- Masa de tăiere: din plăci de oțel, rigiditate ridicată, precizie dimensională de până la ±0,03 mm.

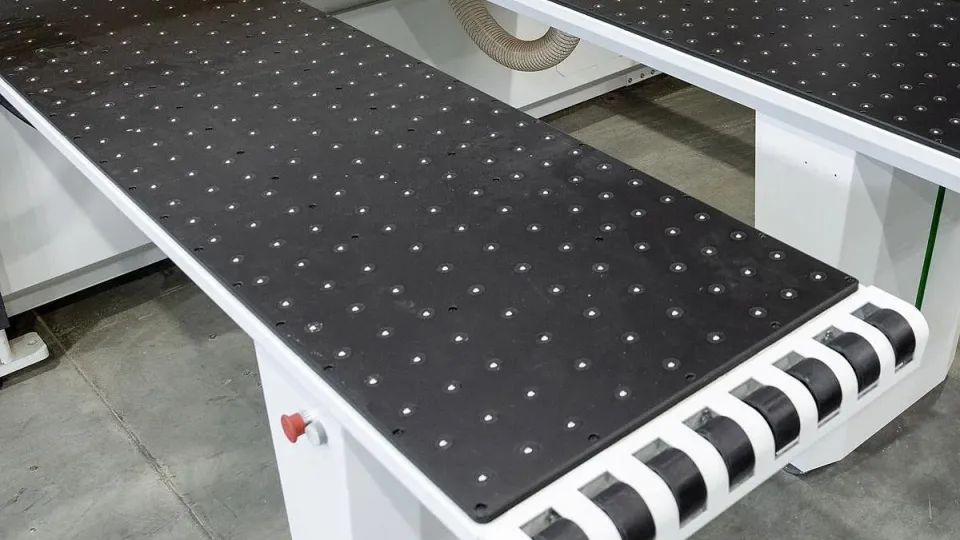

- 4 mese de alimentare cu pernă de aer: bile de oțel cu aer pe suprafață.
- Fiecare masă: tubulatură separată, ventilator propriu de 2,2 kW, debit de 5,2 m³/min.
- Beneficiu: deplasare ușoară și constantă a stivelor pe o suprafață rezistentă la uzură.
Bara de presiune și sistemele de protecție

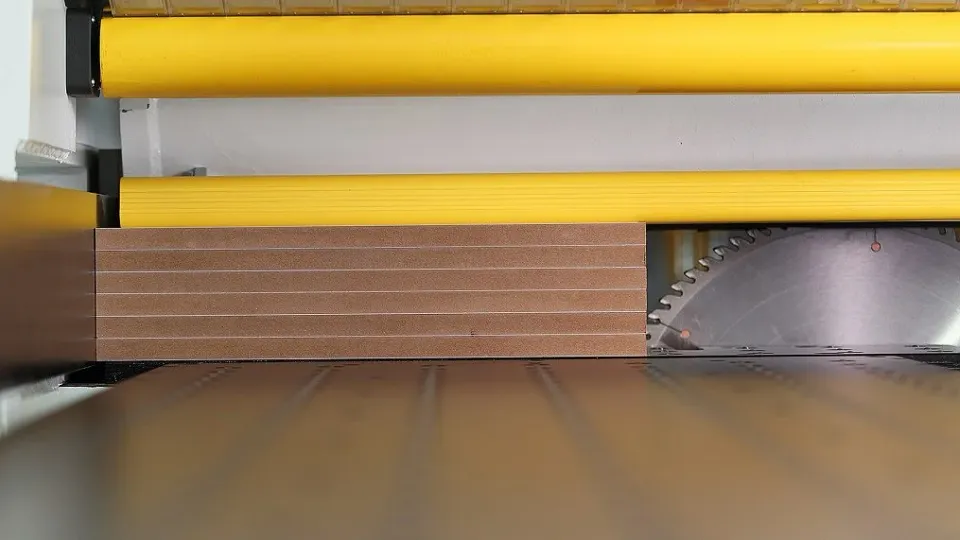

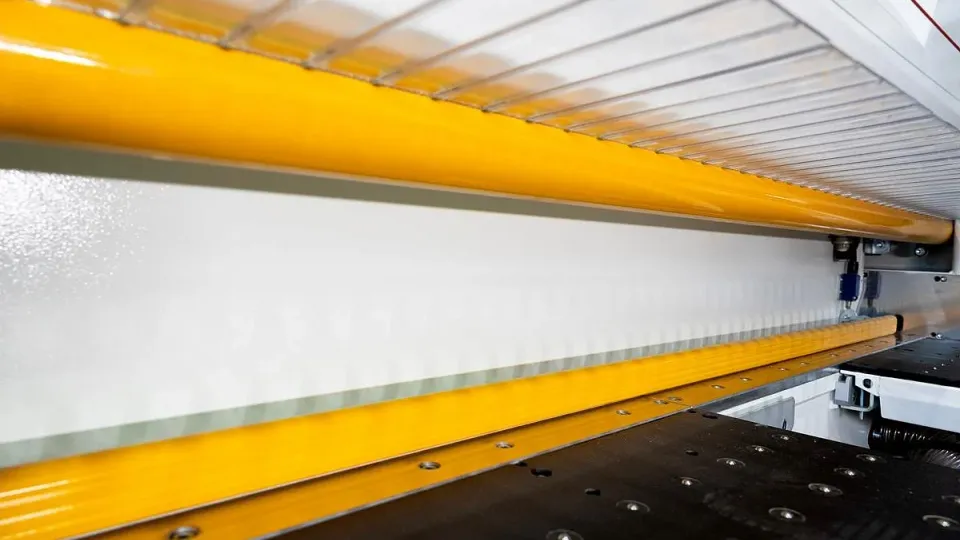

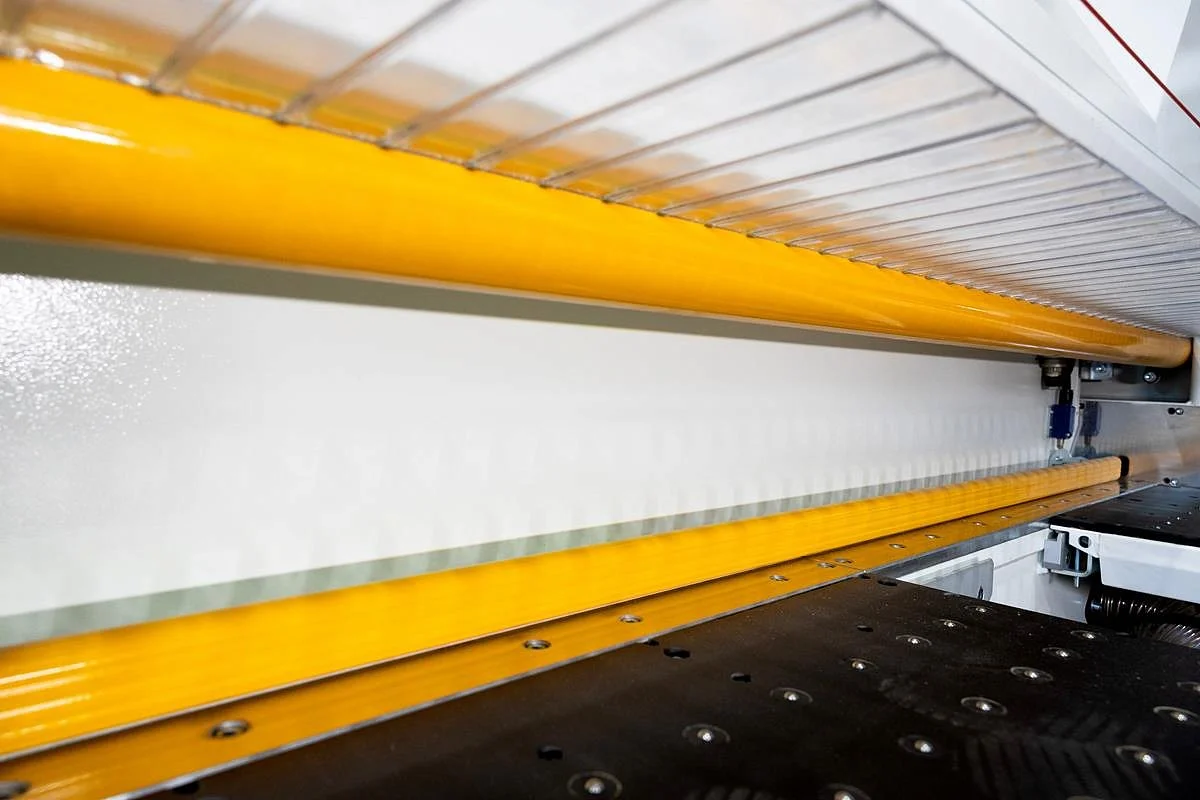

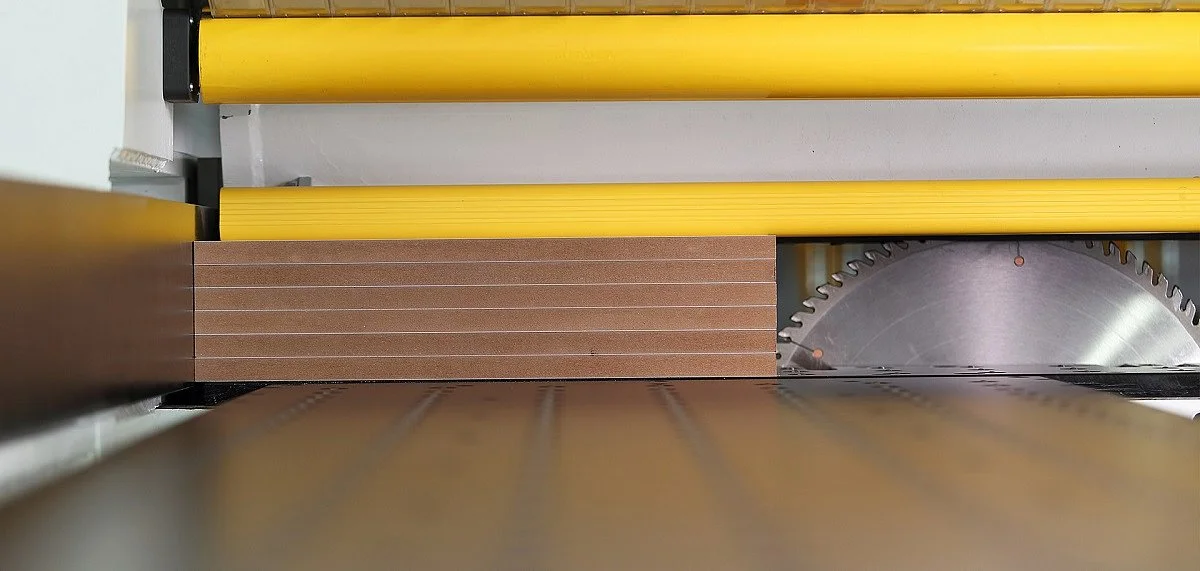

- Bară de presiune: se reglează automat în funcție de înălțimea totală a pachetului, cu braț de presiune unică ce distribuie forța uniform și reduce ciobirea marginilor.
- Protecție mâini: dispozitiv care coboară înainte de tăiere și se ridică după aceea, cu oprire de urgență la detectarea unui obstacol.

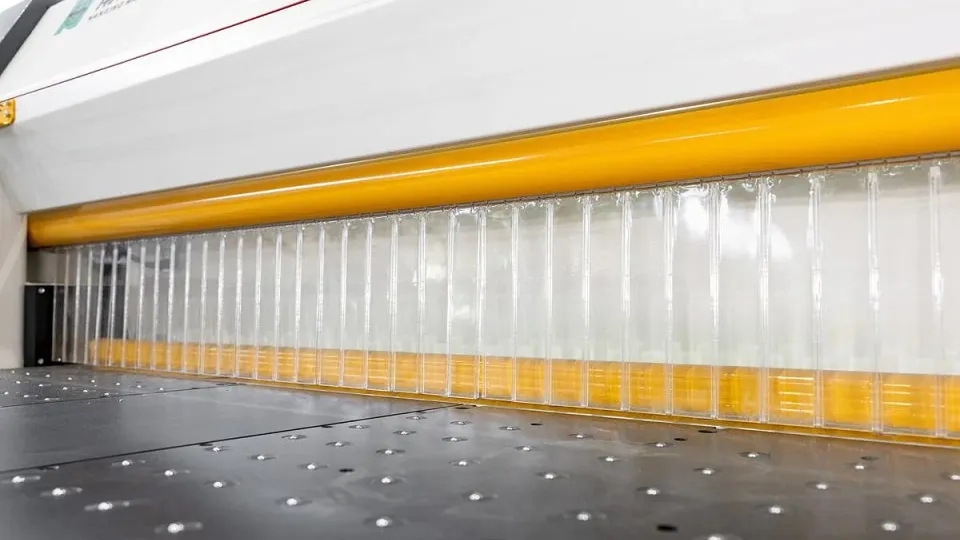

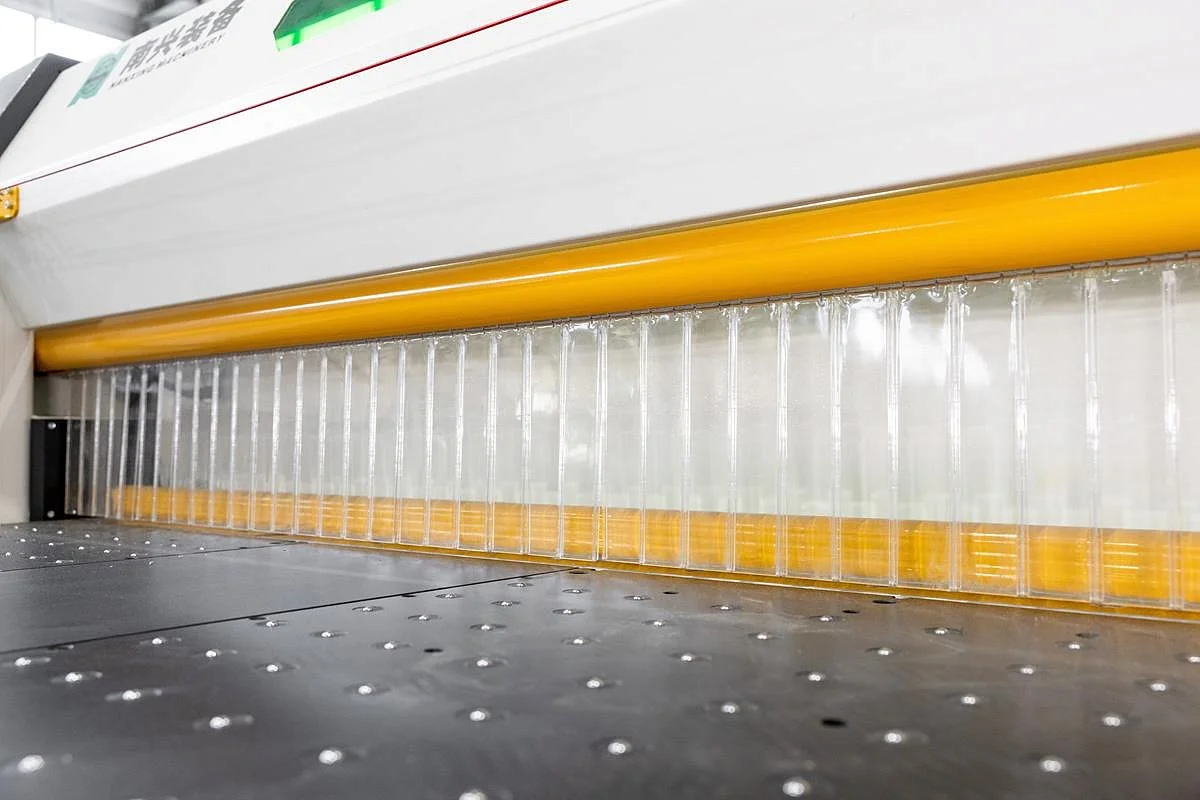

- Protecții suplimentare: gard de protecție metalic cu ușă de acces, protecție tip pianor împotriva prafului și așchiilor.
- Dispozitiv anti-cădere: împiedică lovirea căruciorului de piesele mici căzute.
Twin Pushers și căruciorul ferăstrăului

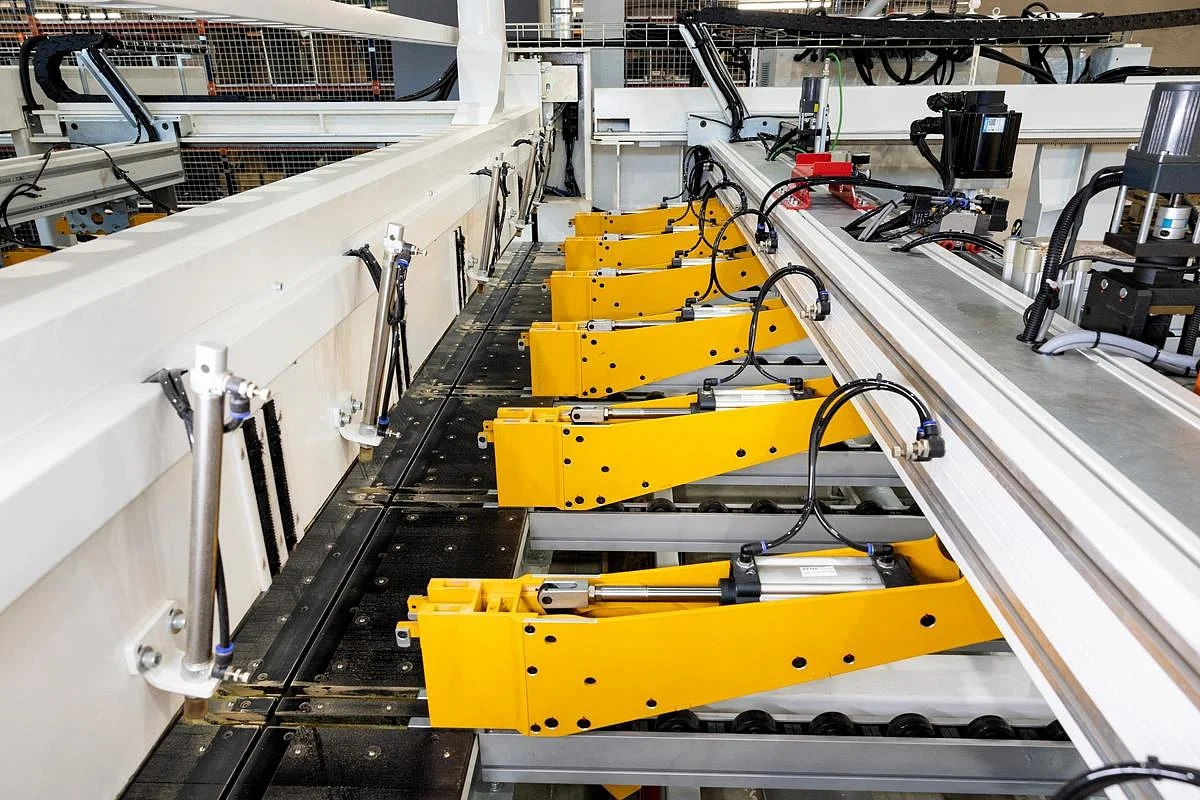

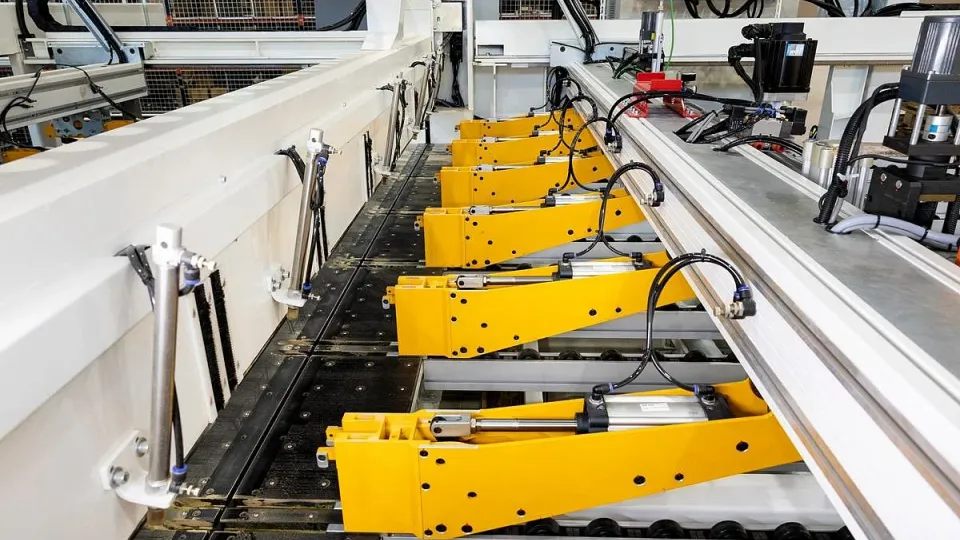

- Sistem Twin Pusher: 2 seturi de clești de forță cu control servo independent, acționate de un servomotor de 2 kW pe cremalieră și pinion cu reductor de marcă germană.
- Trei moduri de lucru: piese mici cu clemă mică pe lățimi de 120–220 mm și clemă mare 210–2.440 mm; 1–3 seturi de clești pentru clemele de forță 220–600 mm; tăiere combinată transversală și longitudinală.
- Căruciorul ferăstrăului: motor servo de 2 kW cu cremalieră și pinion, viteză de avans și de retur de până la 120 m/min.

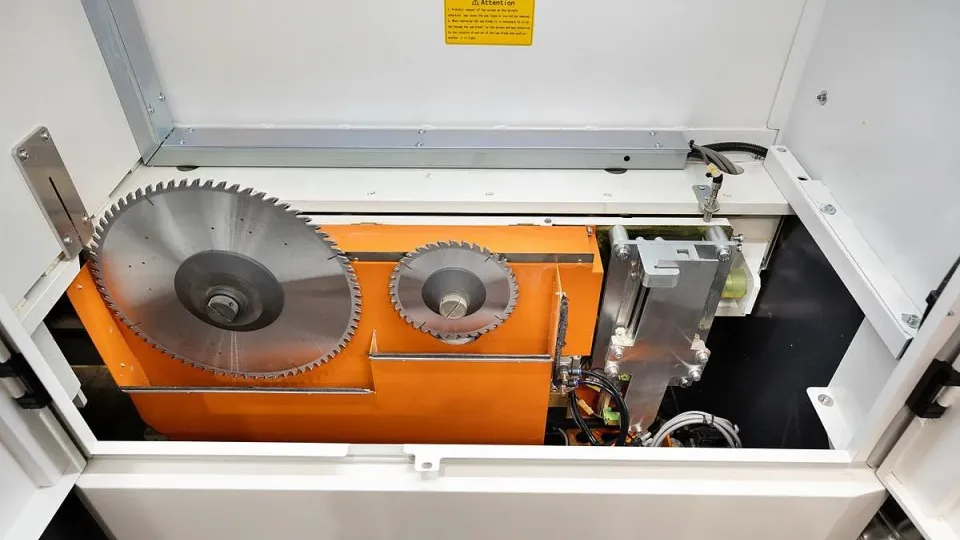

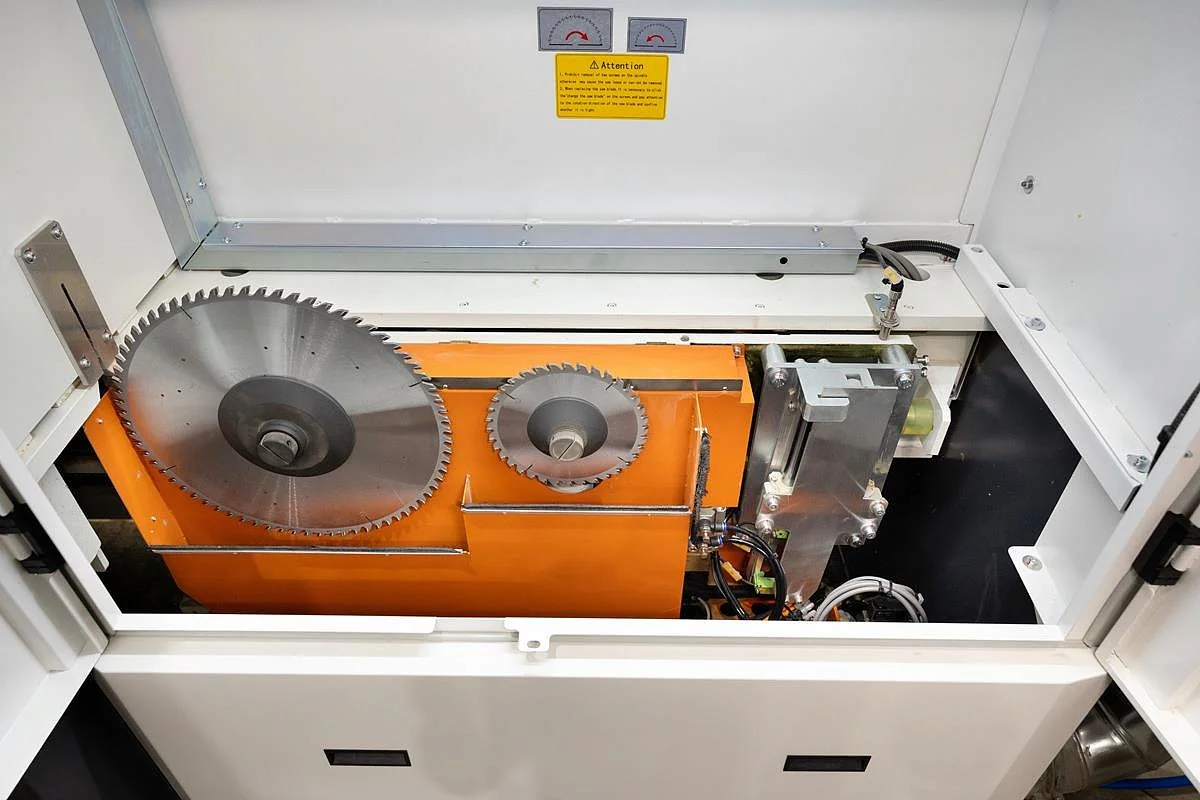

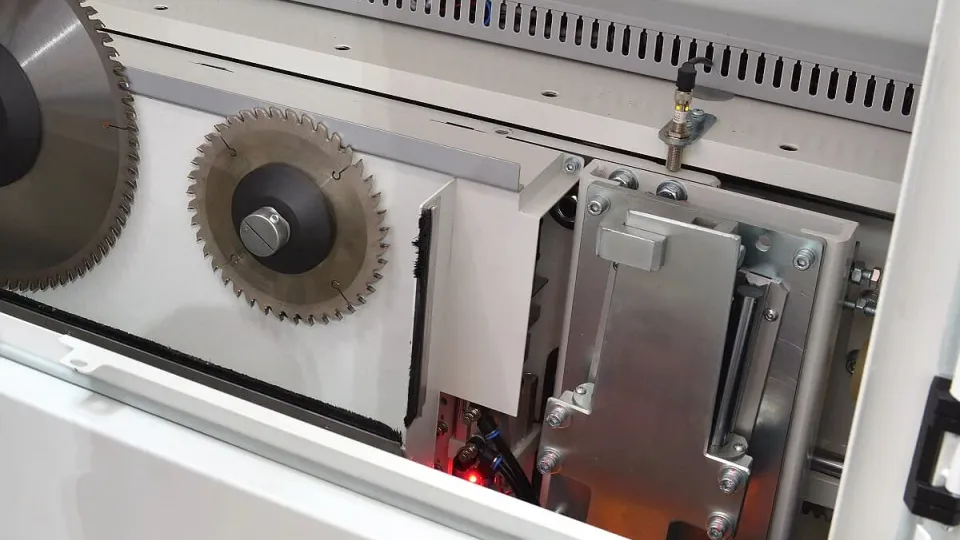

- Pânza principală: 18,5 kW la 3.910 rpm, diametru Ø380 mm (max. Ø400 mm), ax Ø60 mm, taie până la 120 mm înălțime.

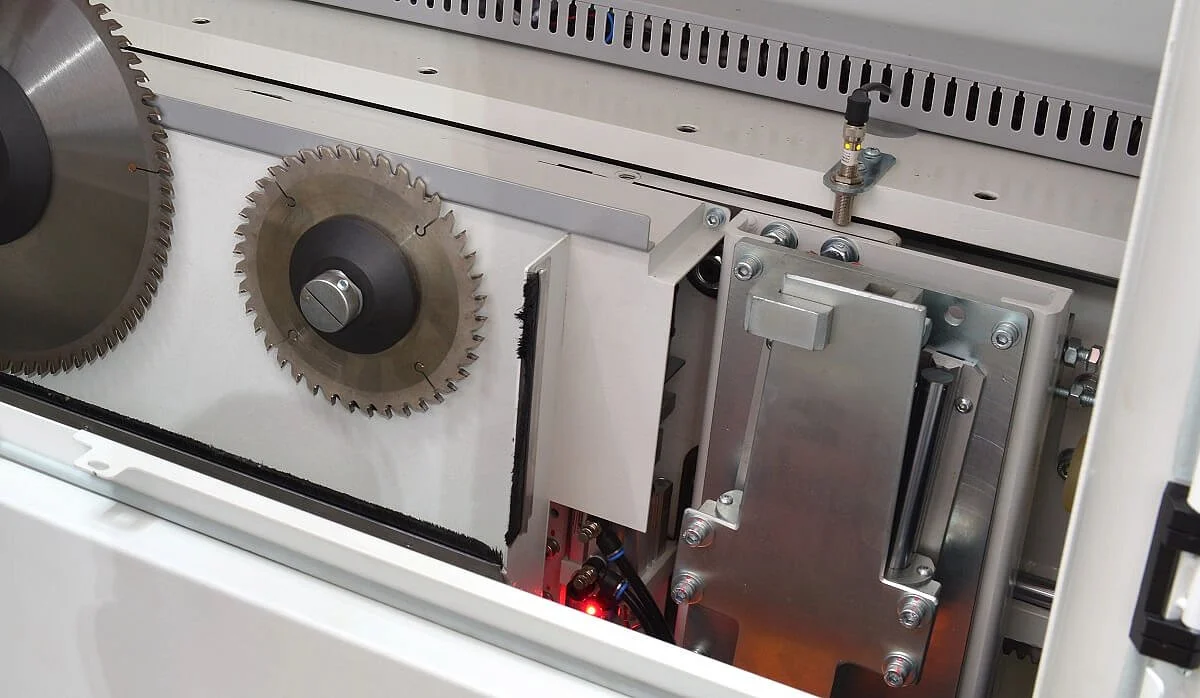

- Pânza incizoare: 2,2 kW la 4.300 rpm, Ø200 mm, ax Ø45 mm, mișcare independentă pentru finisaj optim al muchiei tăiate.
Exhaustare și lubrifiere automată

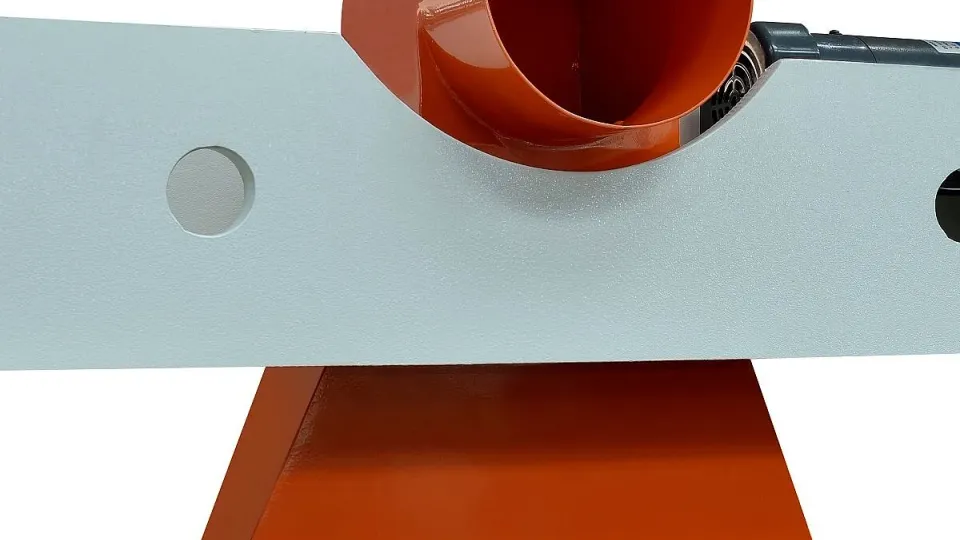

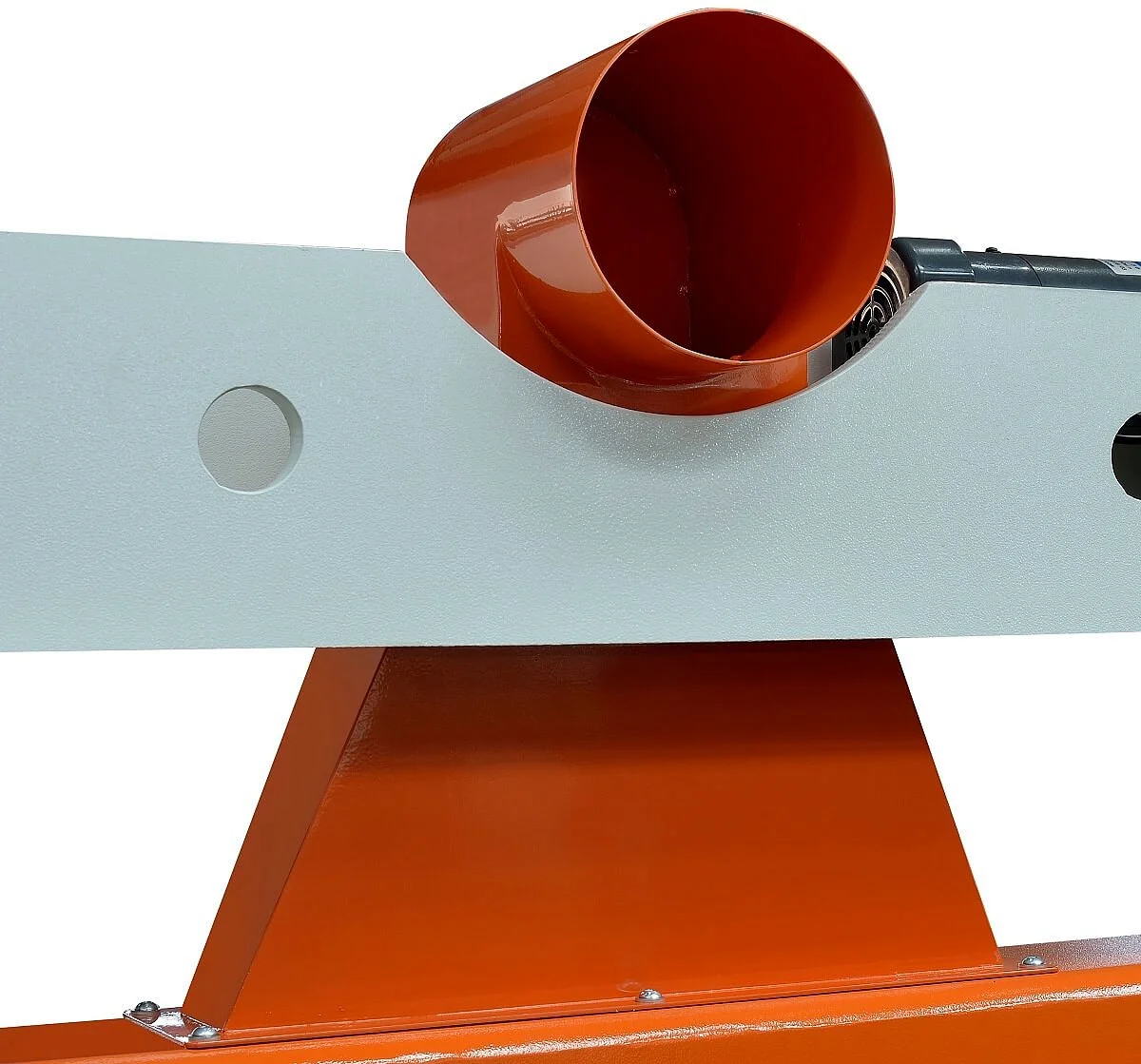

- Exhaustare: colectoare de praf superior și inferior cu 3 guri Φ150 mm, reduc semnificativ așchiile și praful.

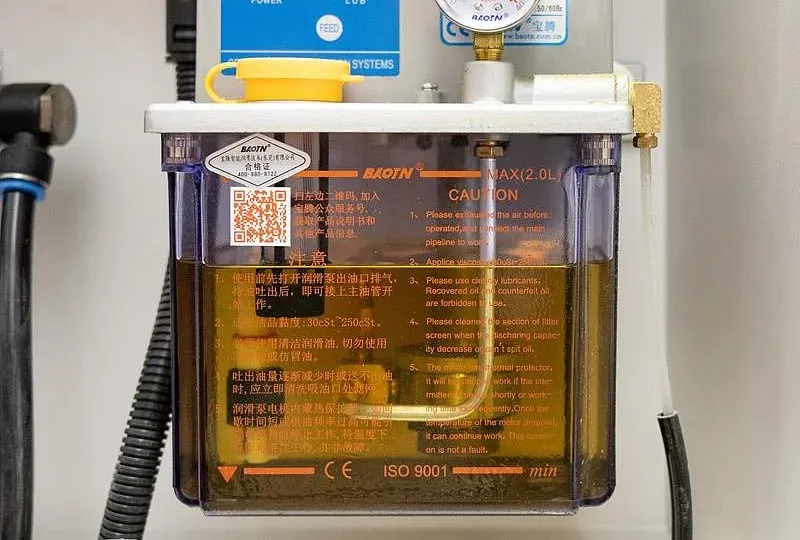

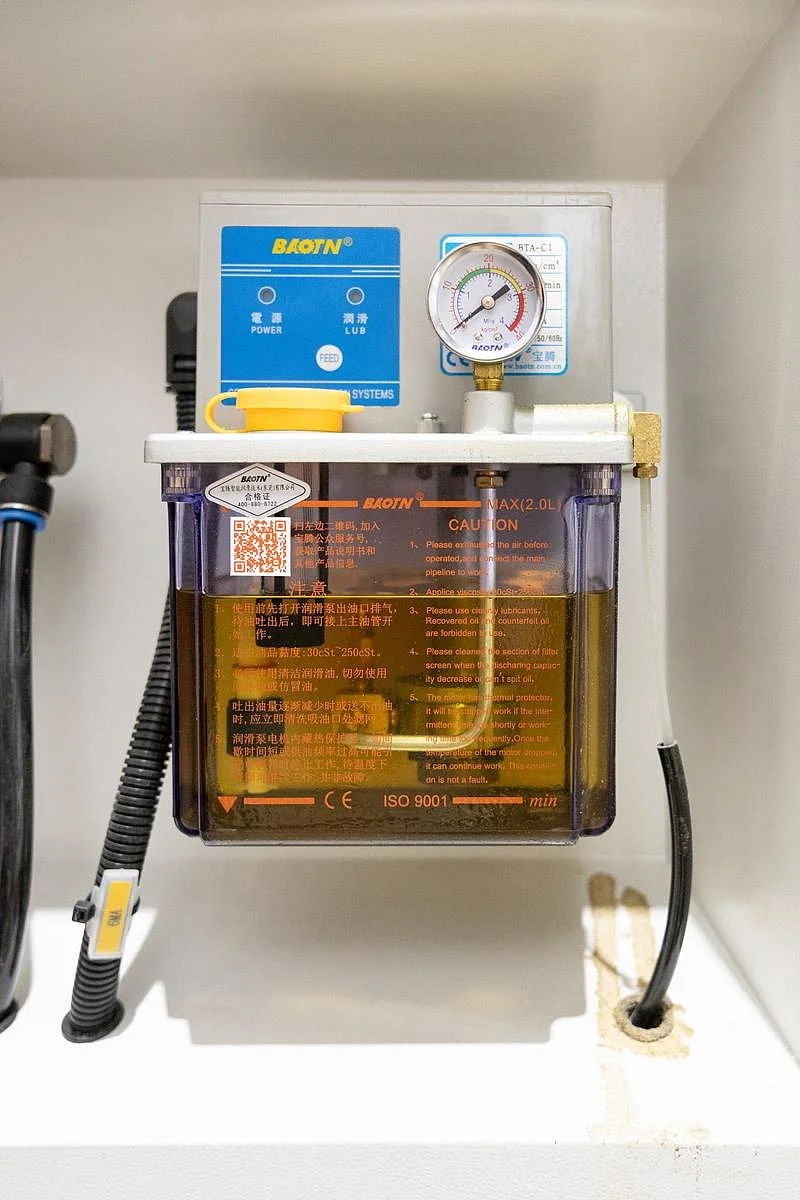

- Lubrifiere automată: menține funcționarea corectă a componentelor mecanice și reduce costurile de întreținere și reparații pe termen lung.
Control, software și etichetare

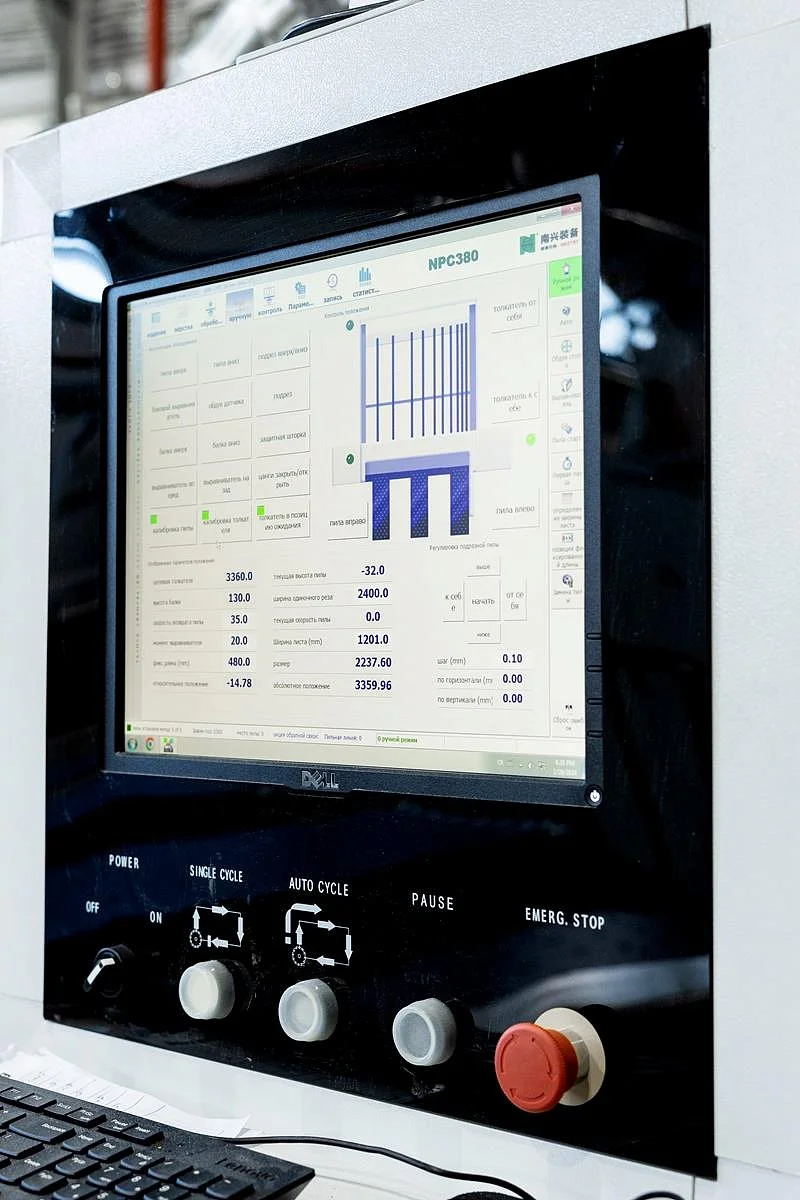

- IPC industrial: procesor Intel i5, 8 GB memorie, Windows 7 Professional pe 64 de biți, port dual de rețea, ecran de 21,5″.

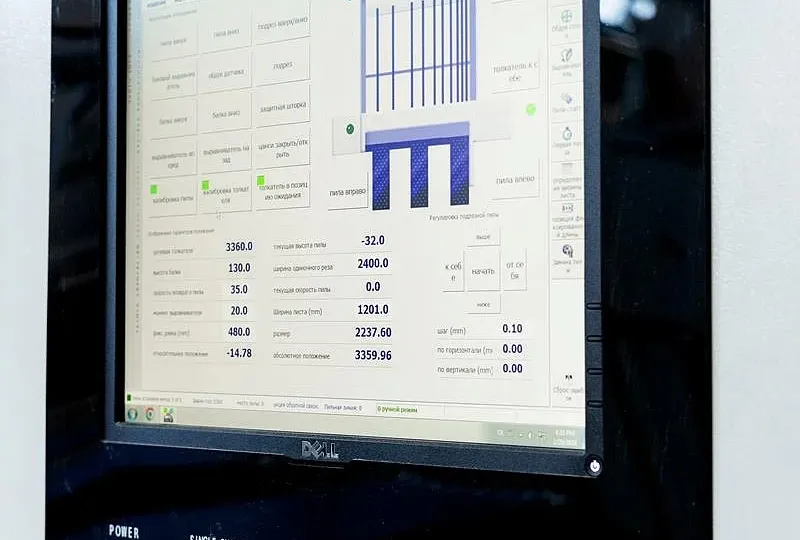

- Software operațional: rapoarte detaliate, simulare a tiparelor de tăiere, afișare de mesaje de eroare, imprimare de coduri de bare, interfață HMI adaptabilă.
- Imprimantă de etichete: inclusă, marchează automat fiecare panou pentru trasabilitate completă.
- Software de optimizare Auto CUT: importă fișiere XML, CSV, SAW, PTX și CUT pentru integrare directă cu aplicațiile CAD/CAM existente, atât pe mașină cât și în birou.
