Pentru cine este recomandat circularul NZH3825D?
NZH3825D se adresează producătorilor medii și mari de mobilier care au nevoie de capacitate mare de tăiere (60 kW putere totală, 21 tone greutate) și automatizare completă a fluxului de debitare pe două direcții, dintr-o singură încărcare a panourilor.
Descriere generală

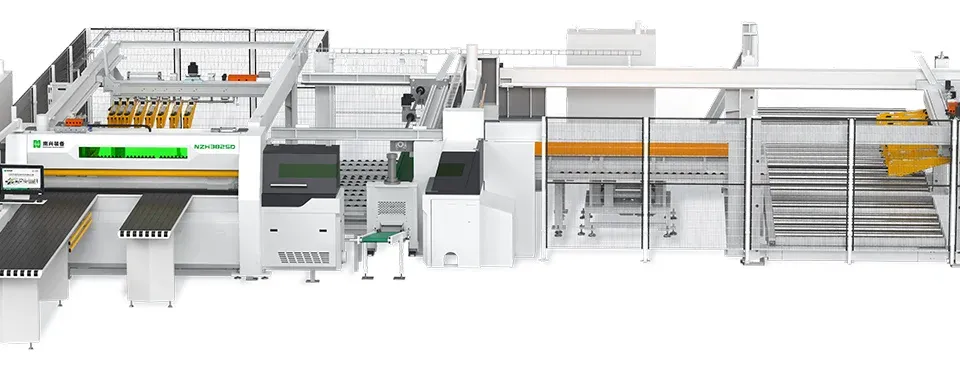

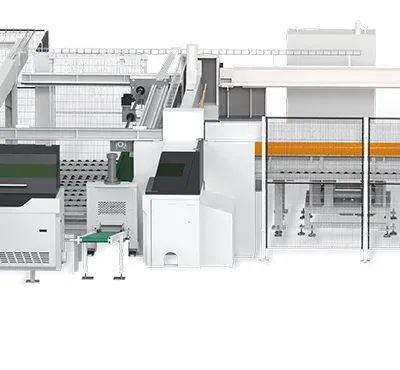

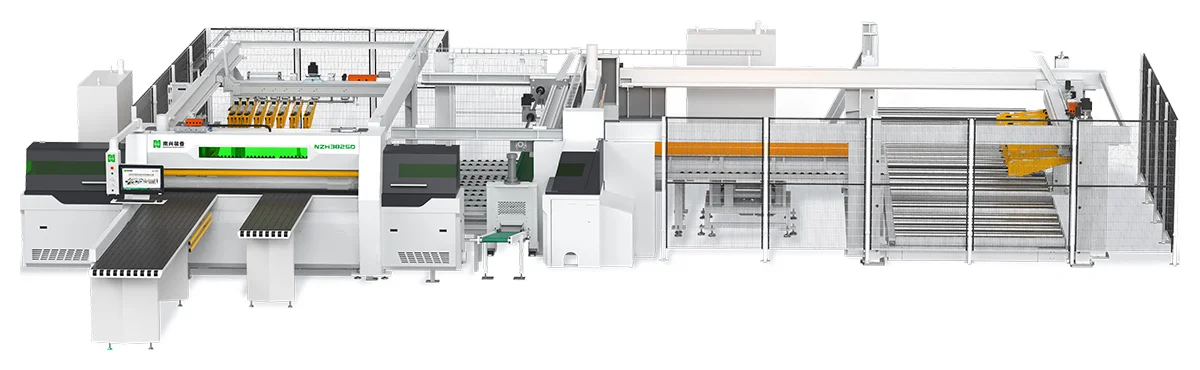

NZH3825D este un circular de tăiat în pachet unghiular, proiectat pentru producători medii și mari de mobilier care au nevoie de productivitate maximă și precizie constantă. Masa hidraulică de încărcare, clemele servo-controlate și împingătoarele duble permit tăierea rapidă și exactă atât pe lungime, cât și pe lățime, dintr-o singură încărcare a panourilor.
Descriere tehnică
Batiul, prelucrarea și controlul calității
- Corp: proiectat din oțel cu rezistență înaltă la tracțiune.
- Prelucrare: pe mașini CNC avansate într-o singură poziționare pentru majoritatea operațiilor, pentru precizie și durabilitate.
- Asamblare: urmează procedurile SOP Nanxing, realizată de tehnicieni experimentați.
- Calitate: fiecare mașină este livrată cu certificat de calitate semnat de specialistul QC.
Tăierea pe lungime și pe lățime
- Două seturi de mecanisme de tăiere unghiulară: realizează, dintr-o singură încărcare, tăierea longitudinală și transversală a pachetului.
- Viteză: de 2–3 ori mai rapid decât un ferăstrău computerizat tradițional cu alimentare din spate.
- Beneficiu: elimină a doua încărcare a panourilor.
Alimentarea din spate și mesele cu pernă de aer

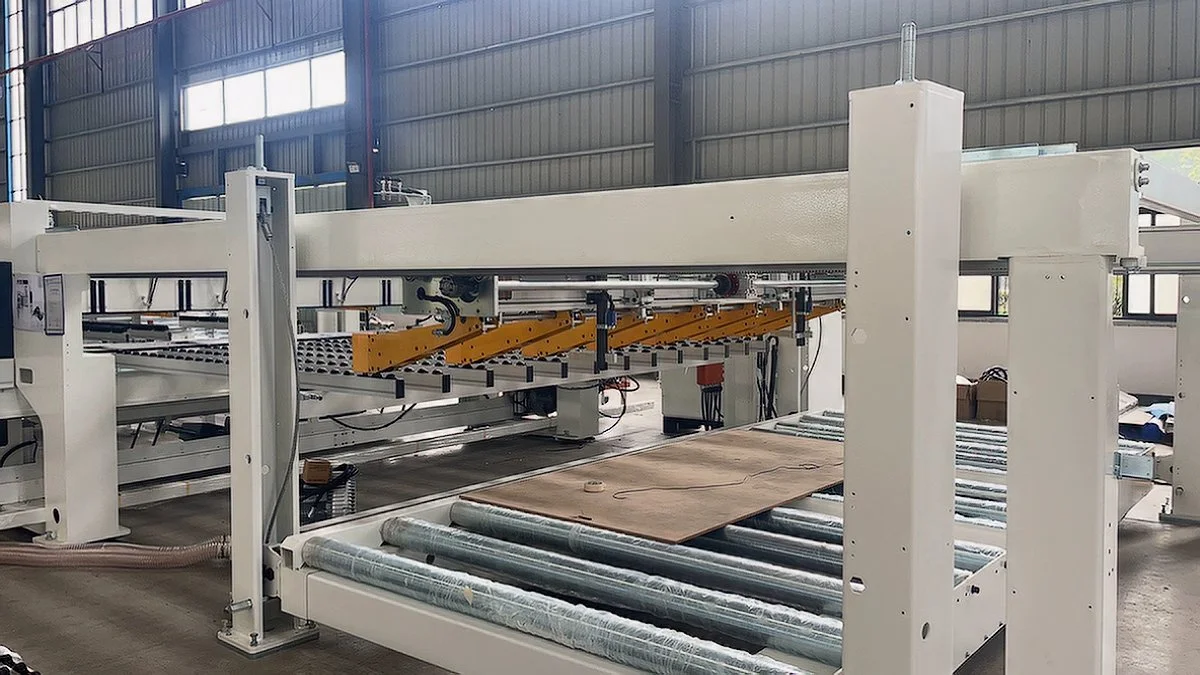

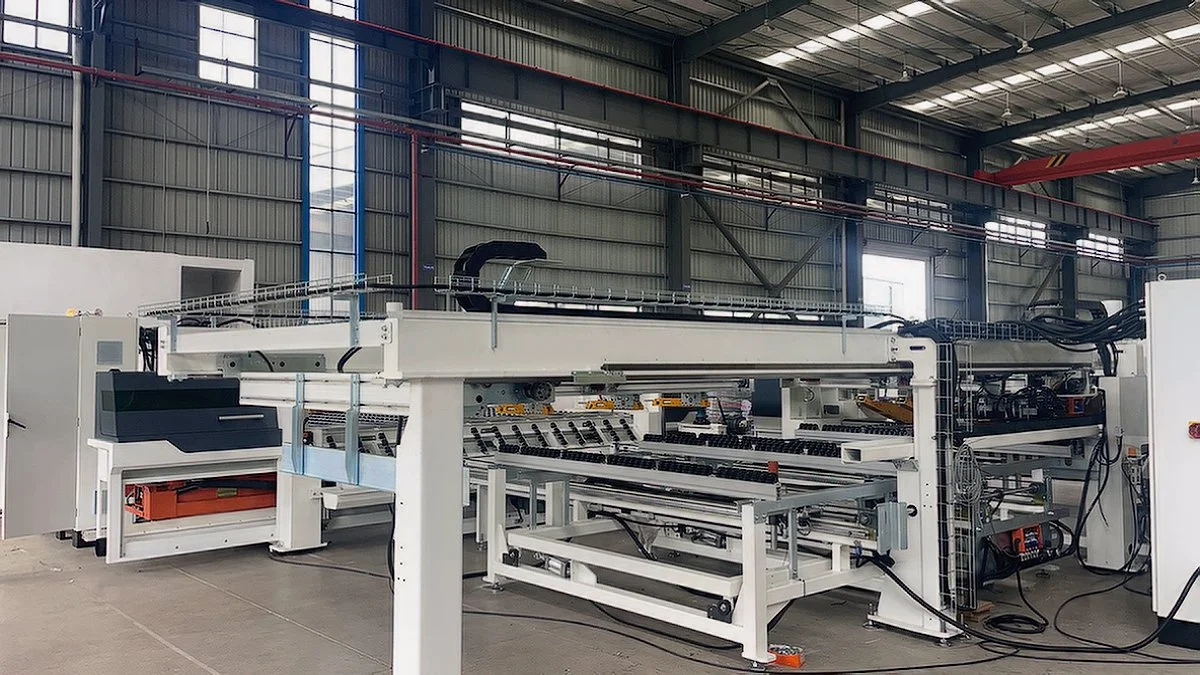

- Masa hidraulică de alimentare din spate: gard programabil independent, stivuiește panouri fără groapă necesară.
- Capacitate: înălțime maximă de 680 mm și sarcină maximă de 5 tone.
- Dispozitiv precis de alimentare: pentru timp minim de așteptare.

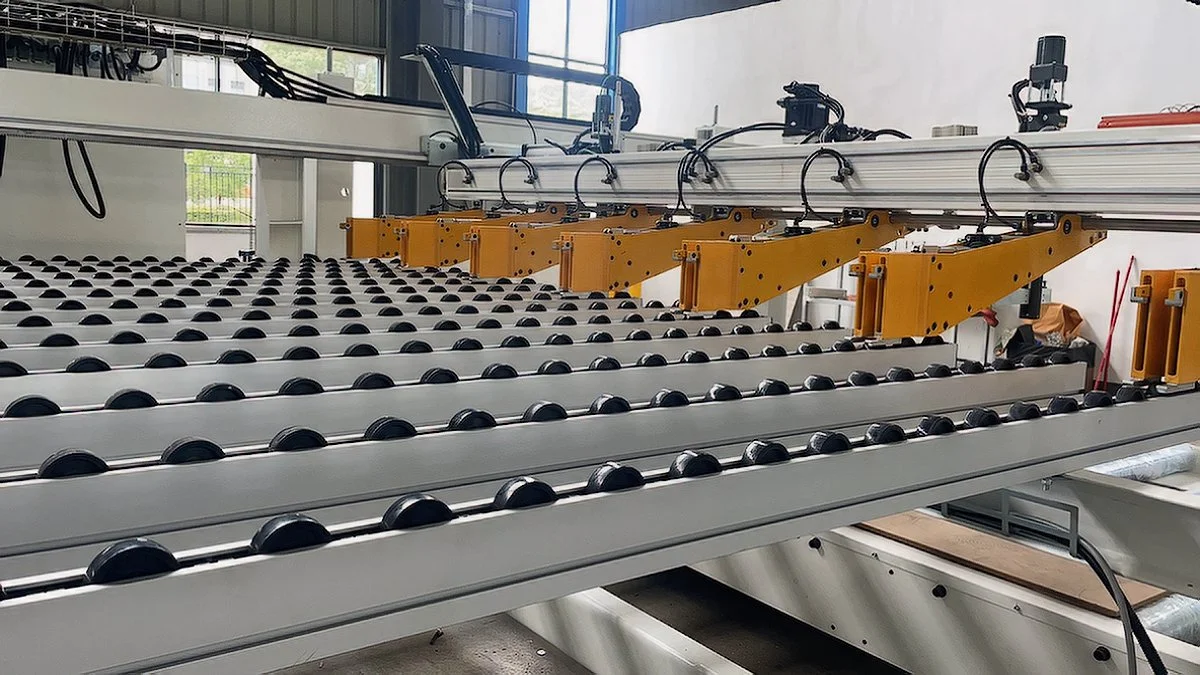

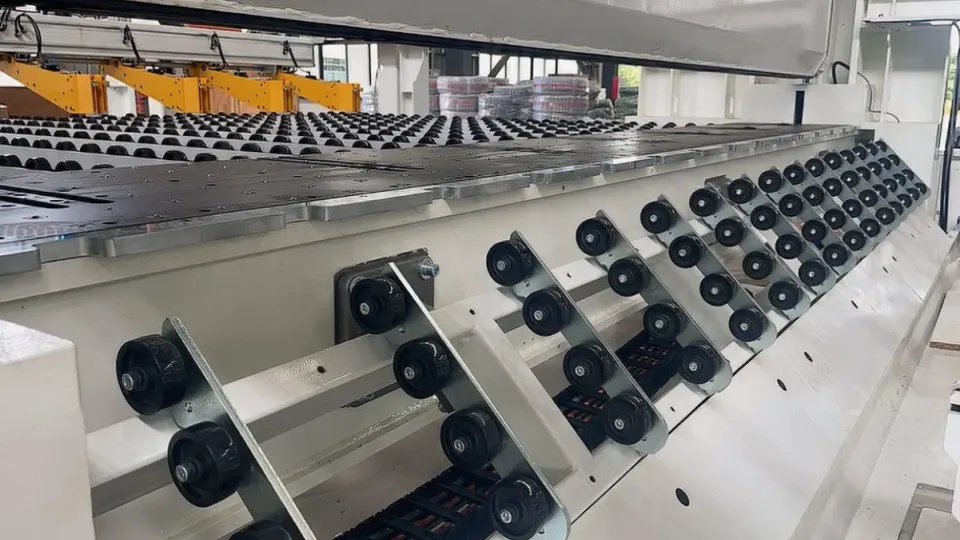

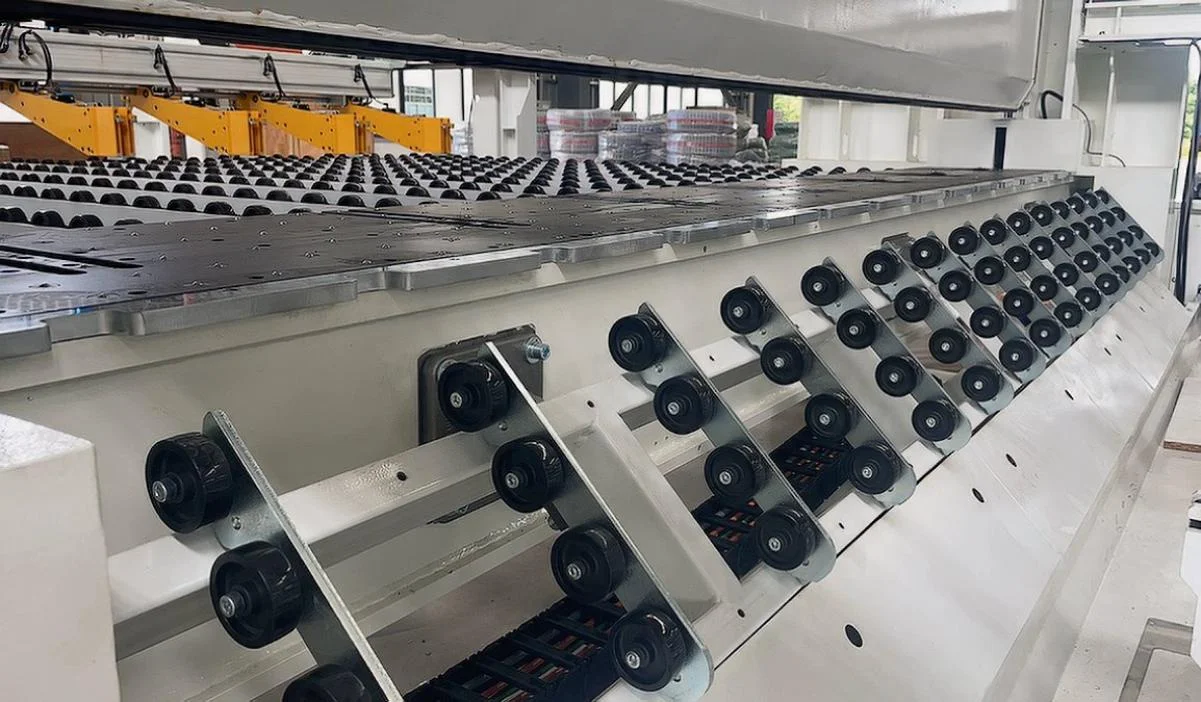

- 3 mese de alimentare cu pernă de aer: bile de oțel cu aer pe suprafață, ventilator de 2,2 kW și debit de 5,2 m³/min, pentru deplasare ușoară a stivelor.

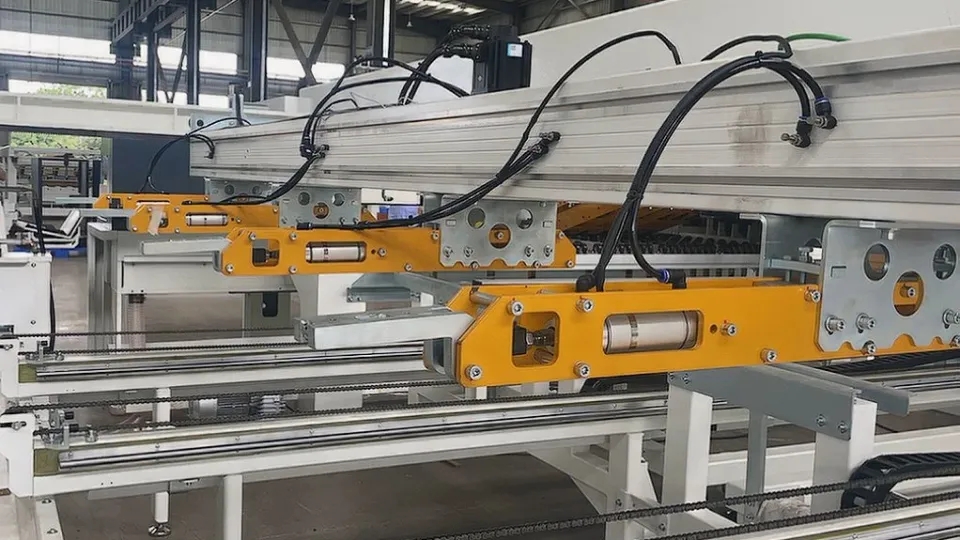

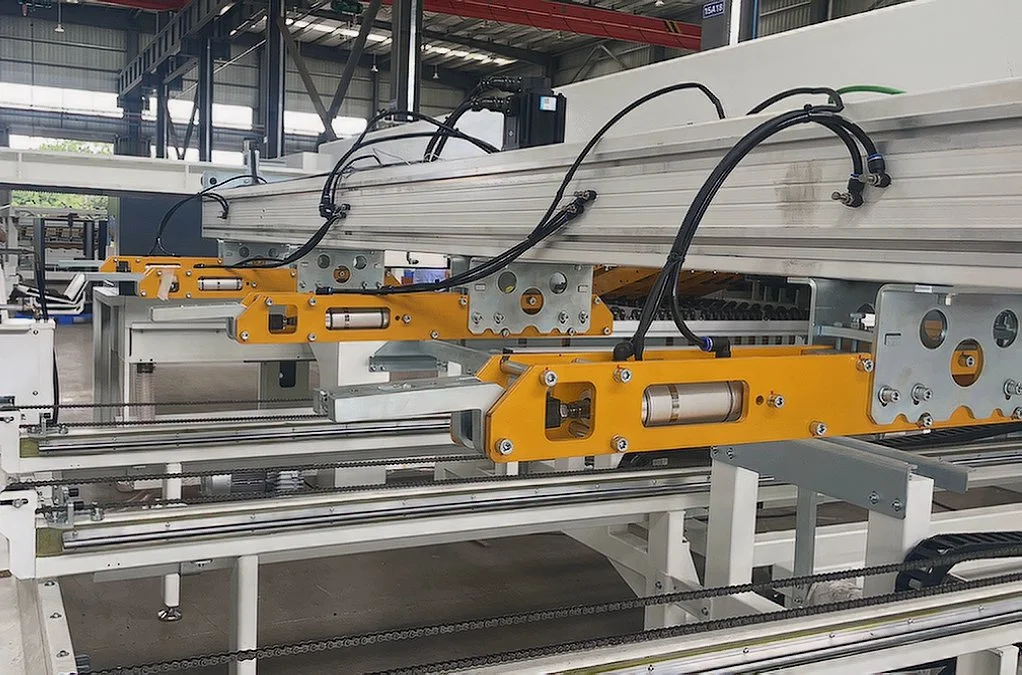

Clemele și sistemul twin pusher

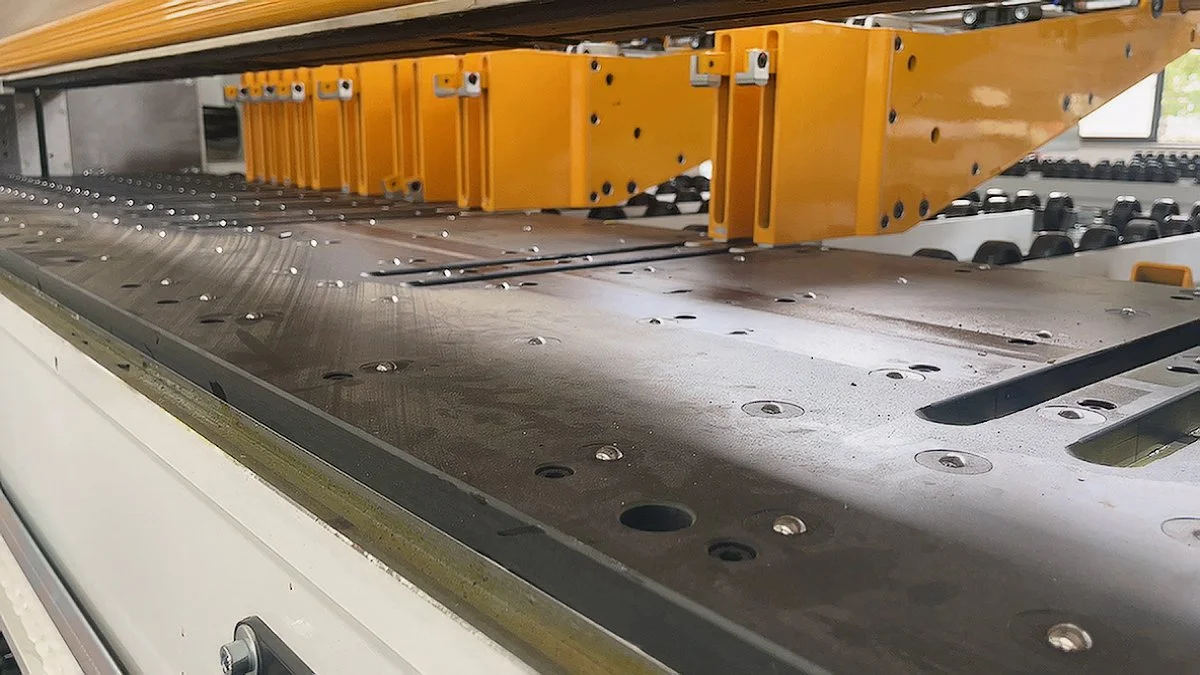

- Prinderea pe lungime: 8 cleme cu gheare duble cu patru brațe (LengthCut – Single pusher) pentru fixare fermă la viteză mare.

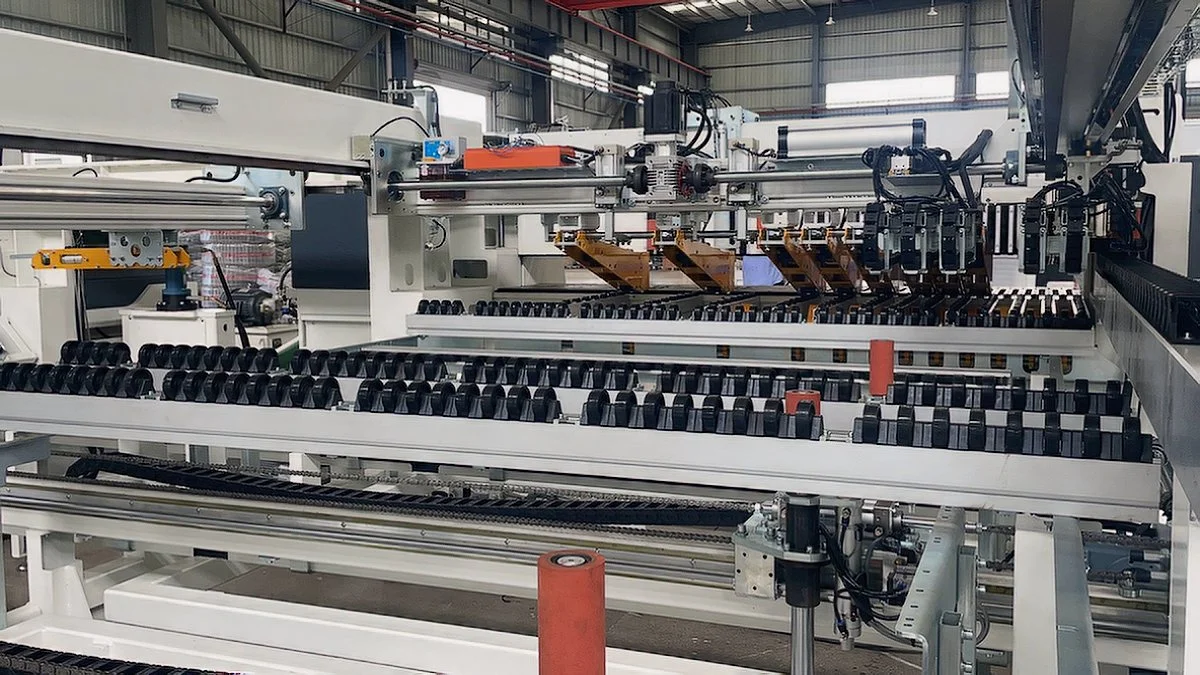

- Tăierea transversală: sistem twin pusher cu 2+8 clești, dintre care 2 clești puternici cu control servo independent, pentru tăiere simultană pe 2 dimensiuni.
- Trei moduri de lucru: piese mici cu clemă mică de 120–220 mm și clemă mare de 210–2.440 mm; 1–3 seturi de clești pentru clemele de forță de 220–600 mm; tăiere combinată transversal/longitudinală.
- Viteză de alimentare: 85 m/min (60 m/min din spate).
Căruciorul ferăstrăului, protecție și curățarea deșeurilor
- 2 cărucioare de ferăstrău: servomotor de 2 kW și șine de ghidare Rexroth rezistente la praf, viteză de avans de 80 m/min și de retur de 100 m/min.
- Pânza principală: 18 kW × 2, 3.910 rpm, Ø460 mm, ax Ø60 mm.
- Pânza incizoare: 2,2 kW × 2, 4.150 rpm, Ø180 mm, ax Ø45 mm, motor de acționare 1,5 kW.
- Mișcări: independente, cu incizorul reglabil electric pe verticală și orizontală, la înălțime maximă de tăiere de 120 mm.

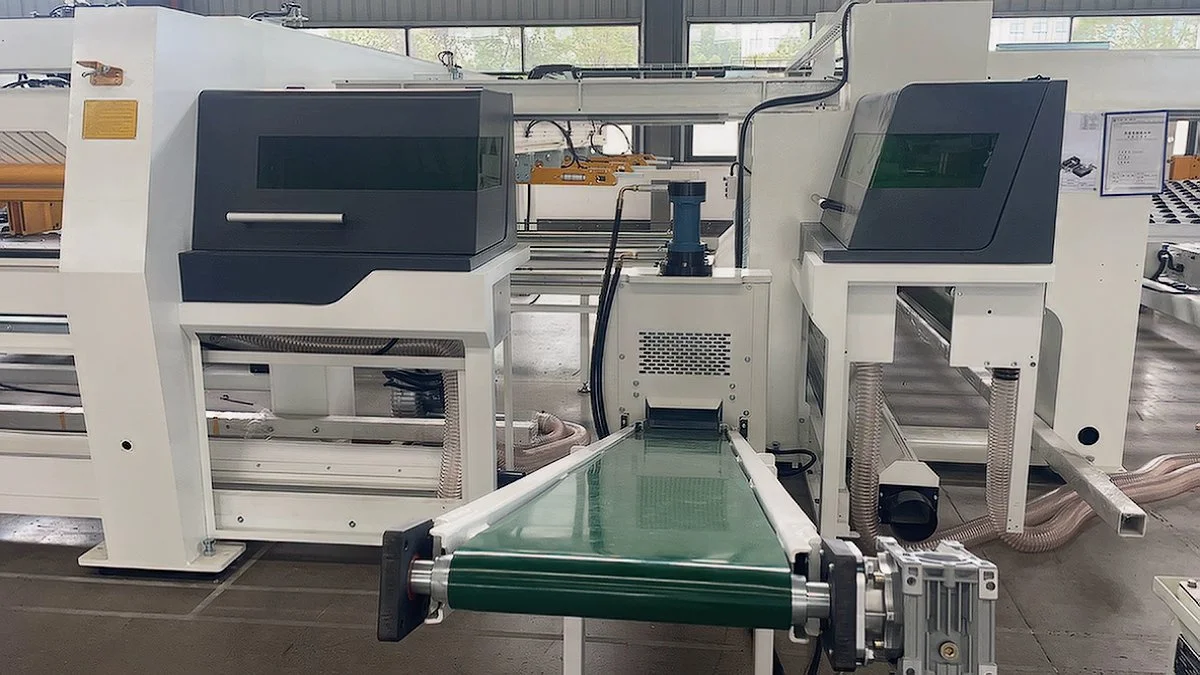

- Automatizări suplimentare: bara de presiune se reglează automat după înălțimea pachetului, 2 ghidaje de aliniere laterală presează automat panoul pentru tăiere perpendiculară, protecția tip piano acoperă complet pânza, iar sistemul automat elimină bucățile mici tăiate din prima tăiere longitudinală și rotește panoul (opțional la 90°).
Exhaustare, control și software
- Exhaustare: 6 guri de colectare Φ150 mm, cu 4 dispozitive de poziționare transversală pentru continuitate între tăierea longitudinală și cea transversală.
- Lubrifiere automată.

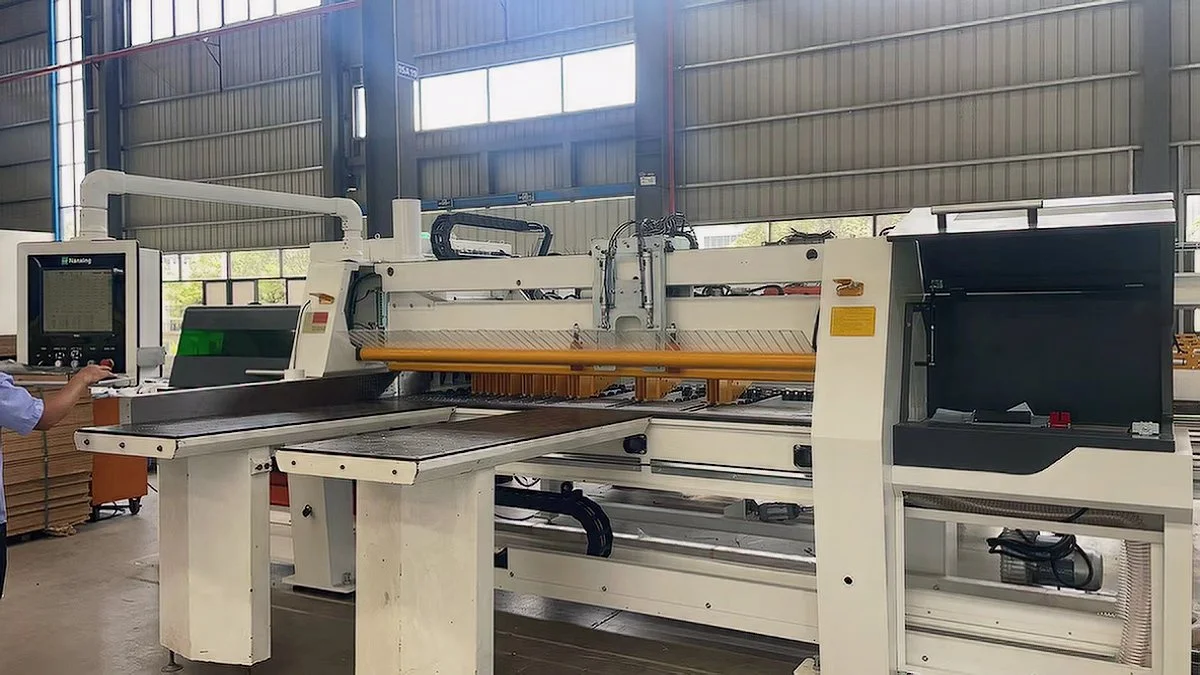

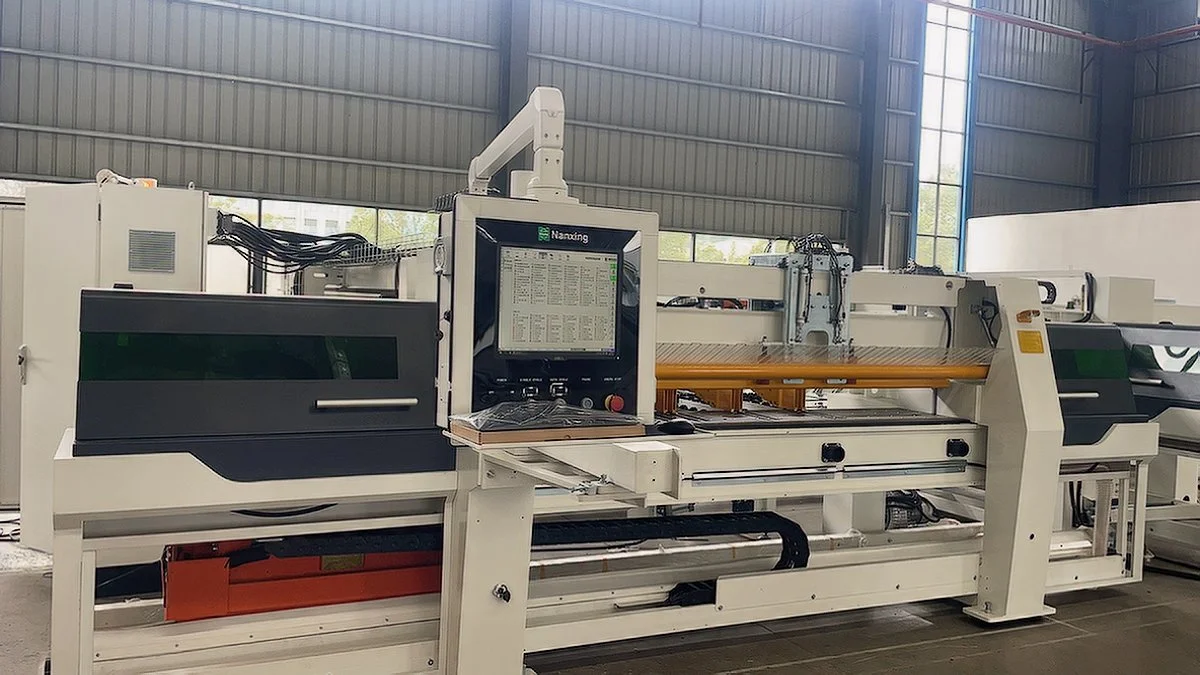

- Control: interfață HMI IPC în limba engleză, cu USB, placă de rețea, mouse și tastatură, PLC Windows.
- Software profesional de tăiere Nanxing: rapoarte detaliate, simulare de tipare, imprimare de coduri de bare, suport pentru formatele .cut, .saw și .csv.
- Opțional: software de optimizare pentru birou și imprimantă de etichete configurabilă din software.
