Pentru cine este recomandată mașina de aplicat cant NB370?
NB370 este recomandată fabricanților de mobilier care produc corpuri cu uși fără mâner, unde cantul semi-teșit la 45 de grade este o cerință de design curentă. Profilul ideal de utilizator este un producător cu volum mediu-ridicat de piese, care procesează atât panouri cu cant drept, cât și cant în unghi pe aceeași linie, și care are nevoie să comute rapid între cele două configurații fără a investi în două mașini separate.
Este potrivită pentru ateliere și fabrici care prelucrează panouri PAL melaminat cu grosimi între 9 și 50 mm pe muchia dreaptă și între 15 și 25 mm pe muchia teșită, cu benzi de cant din PVC sau ABS între 0,6 și 2 mm. Producătorii care lucrează exclusiv cu cant drept și nu anticipează cereri de profil teșit ar obține un randament mai bun optând pentru un model fără grupul de frezare în unghi — NB370 devine varianta optimă tocmai atunci când flexibilitatea de profil este o condiție de producție efectivă, nu un scenariu ocazional.
Descriere generală

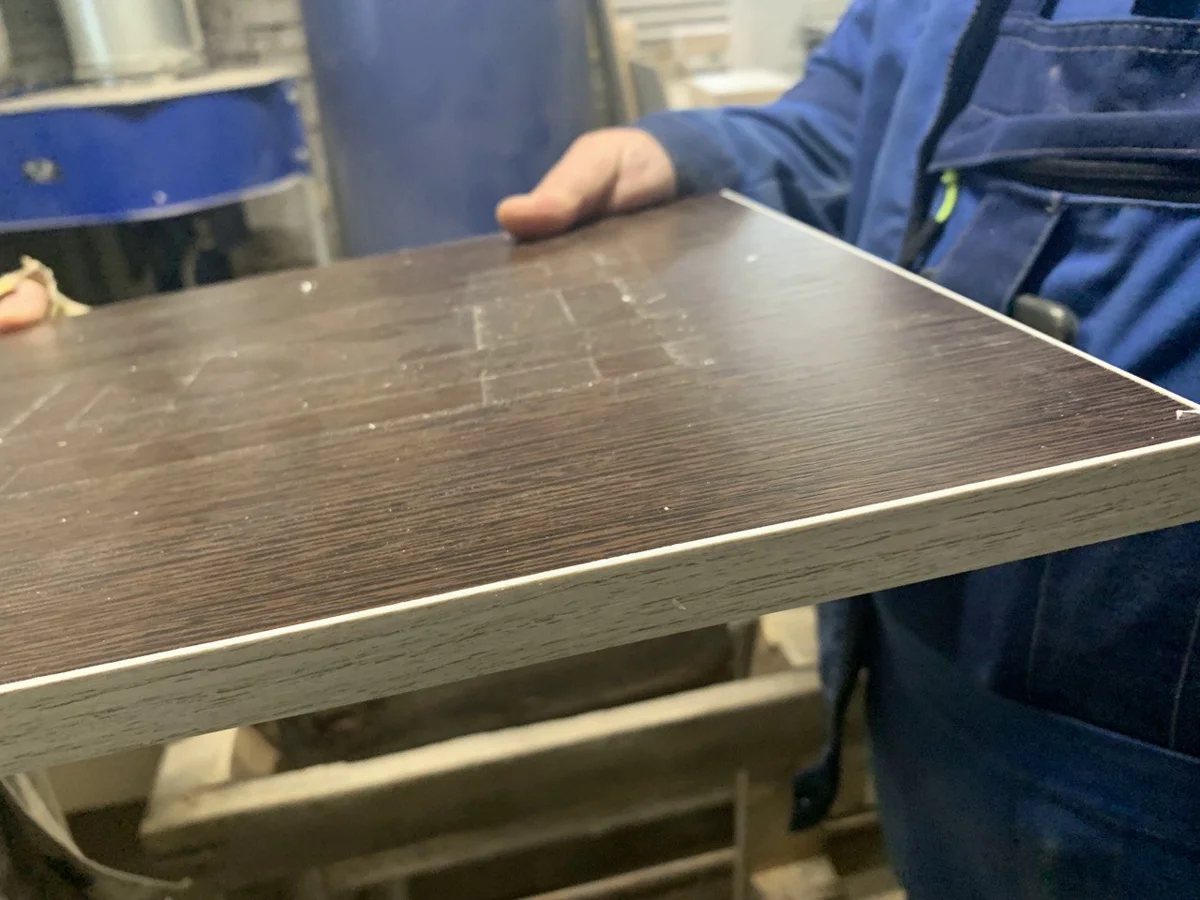

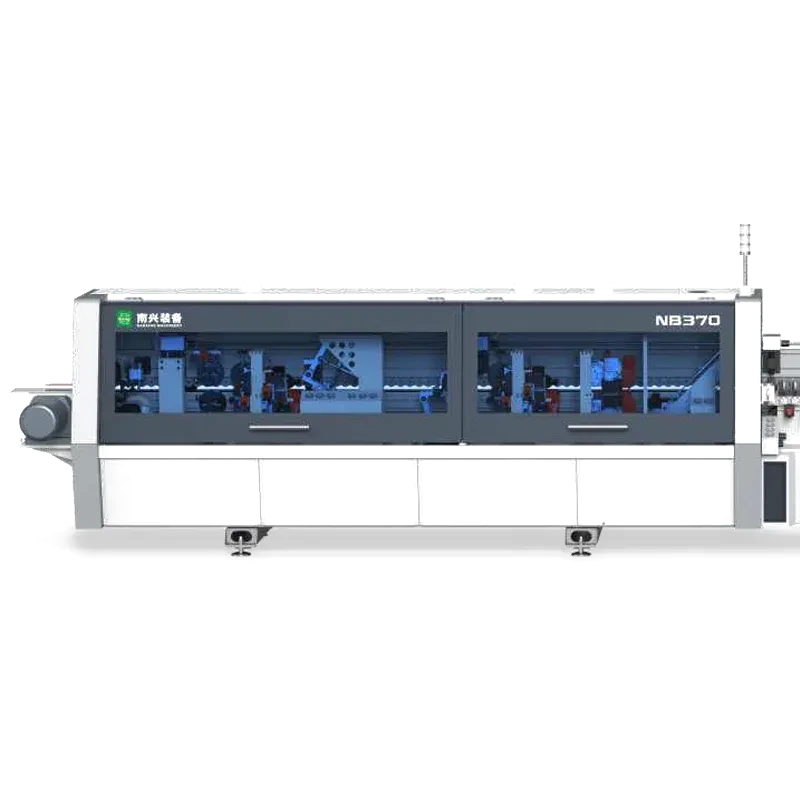

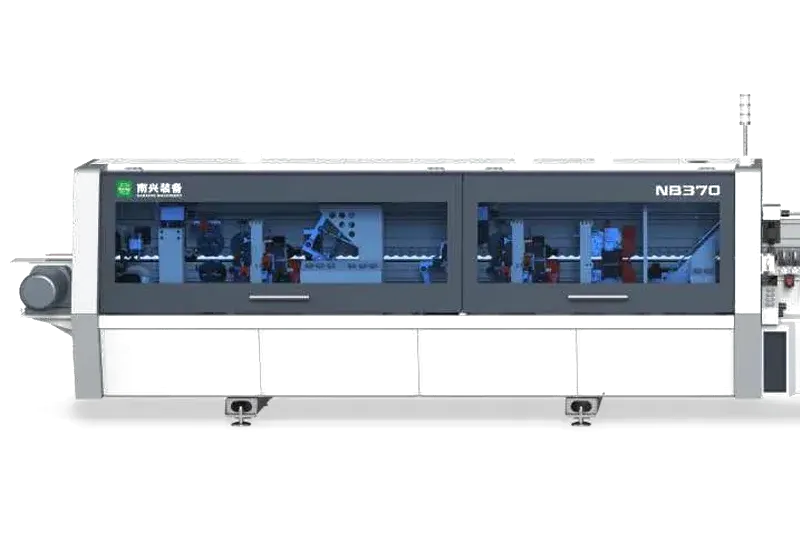

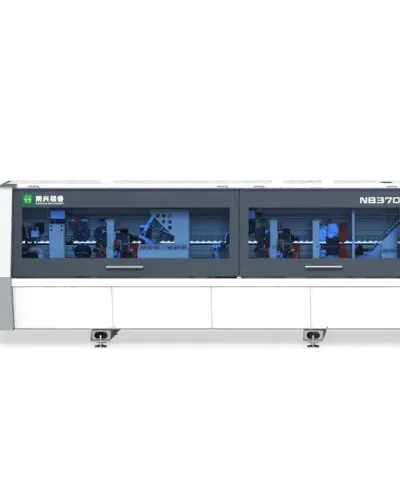

NB370 este o mașină de aplicat cant concepută pentru producătorii de mobilier care procesează uși de dulap fără mâner și piese cu profil combinat — atât cant drept, cât și cant semi-teșit la 45 de grade, pe aceeași linie de producție.
Comutarea între cele două moduri de prelucrare se face rapid, fără schimbări mecanice majore, datorită configurației cu magazie dublă pentru role de bandă și două stații de lipire independente.
Cu o putere totală de 42 kW și o greutate netă de 3.900 kg, mașina integrează un lanț complet de prelucrare: frezare unghi, lipire, presare, tăiere capete, refilare grosieră și de finețe, rotunjire colțuri, răzuire și lustruire.
Descriere tehnică
Batiul, transportorul și montajul
- Batiu heavy-duty: structură sudată din plăci groase de oțel tăiate cu laser și prelucrate pe centre CNC avansate, greutate netă de până la 3.000 kg.
- Tratament termic și antivibrație: previne deformările pe durata de viață a utilajului.

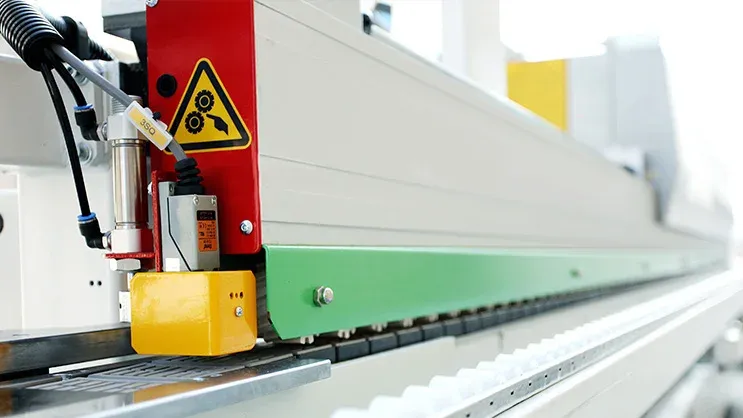

- Transportor de panouri: șină de ghidaj semicirculară lungă și tratată termic, lățime maximă de extindere de 600 mm și reglare servo.
- Bară superioară de presare: din aluminiu, role de cauciuc rezistente la uzură și ajustare automată a înălțimii prin ecran tactil.
- Montaj conform SOP Nanxing: realizat de tehnicieni experimentați, cu certificat de calitate CE la livrare.
Frezarea cantului în unghi și pre-frezarea suprafeței

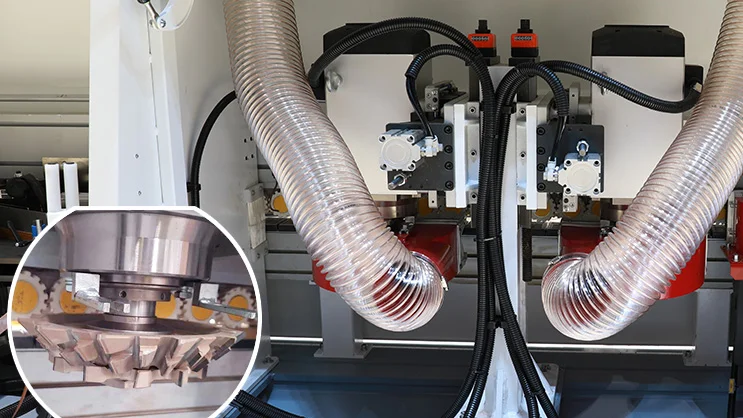

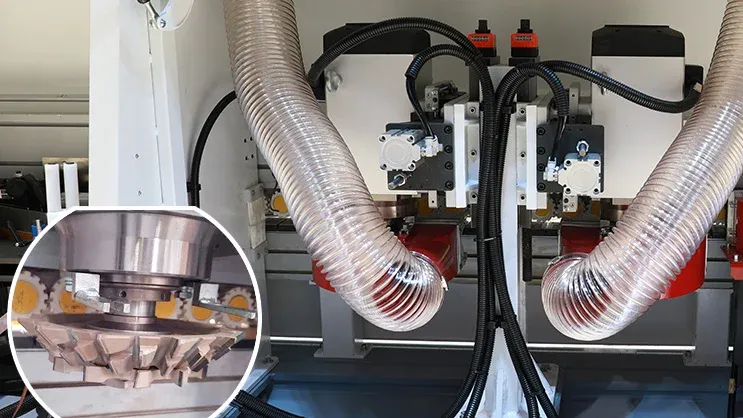

- Frezare cant în unghi: două motoare de 4 kW fiecare, la 2.800 rpm, cu freze diamantate conice la 45 de grade.
- Beneficii de prelucrare: rigiditate mai mare a tăișului, vibrații și zgomot reduse, stabilitate dimensională a unghiului prelucrat, fără fisuri ale melaminatului.
- Pre-frezare suprafață plană: rectifică ondulațiile și bavurile cu 2 freze diamantate Leitz 125×43×30 DKN8×3.3 Z3+3L/R.
- Acționare pneumatică: 2 motoare de 3,7 kW la 200 Hz și 9.000 rpm.
- Pulverizare agent de separare: unitate cu 2 duze, înaintea pre-frezării, aplică agent deasupra și dedesubtul piesei.
- Preîncălzirea muchiei: lampă infraroșu la aproximativ 300°C, pregătește topirea optimă a adezivului.
Adezivarea și lipirea benzii de cant

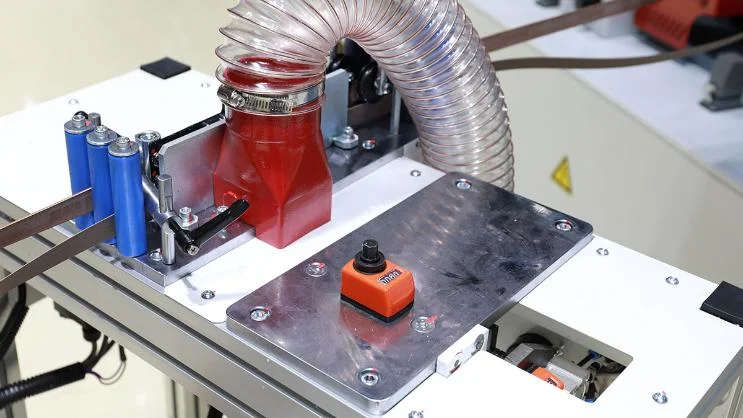

- Suporturi separate: pentru bandă dreaptă și bandă teșită, ușor de schimbat.
- Grup de canelare fină pe bandă: pentru profilele în unghi, cu reglare digitală a adâncimii și poziției, acționat de un motor de 0,37 kW.

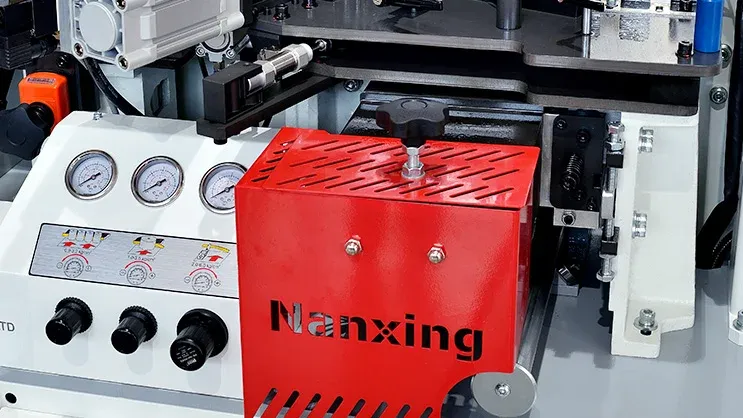

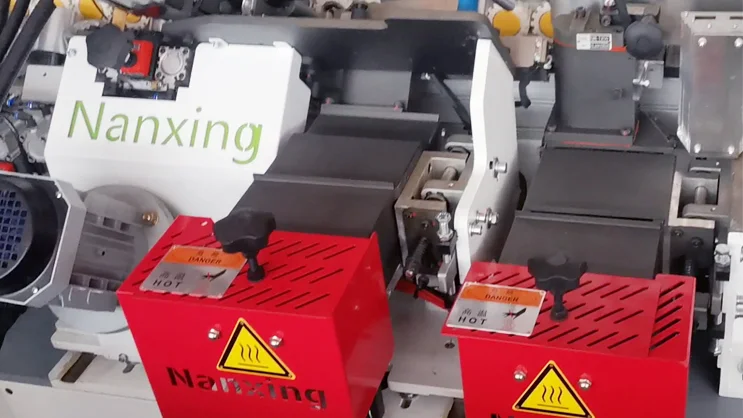

- Recipient de adeziv termofuzibil EVA: acoperit cu teflon, capacitate de circa 5 litri, alimentat automat dintr-un bazin de 25 kg prin pompare la scăderea nivelului.
- Adezivare separată: pentru profilul drept/semi-teșit și pentru profilul teșit la 45 de grade.
- 2 pistoale cu aer cald: mențin adezivul la vâscozitatea optimă pentru lipirea benzii pliate, recomandat cu bandă PVC de maximum 1,2 mm grosime.

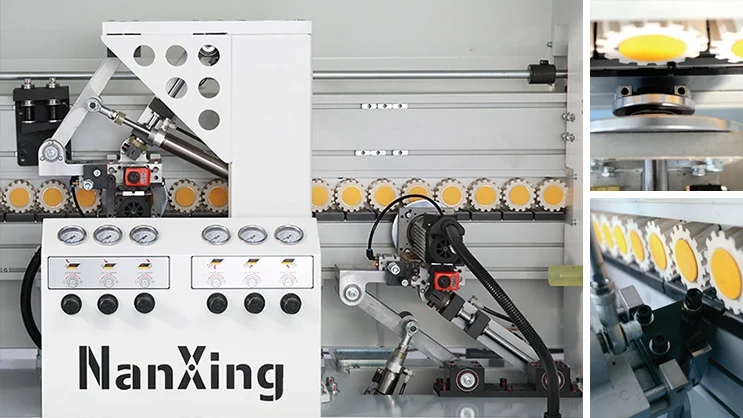

- Presarea benzii: un prim set de role frontale drepte pentru muchia dreaptă și un al doilea set dedicat muchiilor semi-teșite.
Tăiere, refilare și rotunjire colțuri

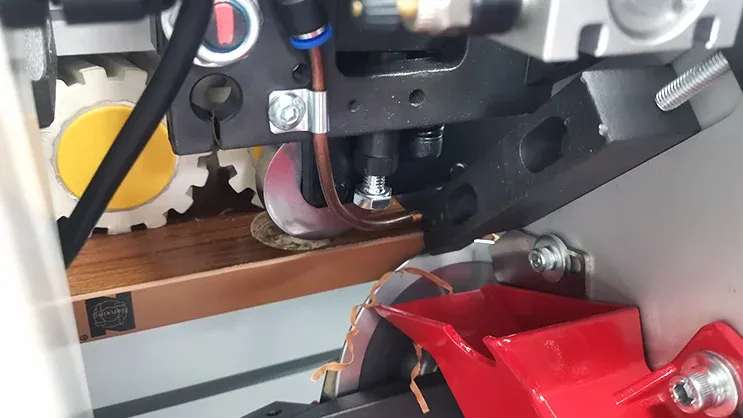

- Tăiere la capete: ghidaj liniar la 45 de grade, 2 motoare de 0,35 kW la 200 Hz și 12.000 rpm, 2 pânze circulare φ104×3×30T×22AB.
- Refilare grosieră: 2 motoare de 0,75 kW la 200 Hz și 12.000 rpm, freză 56×20×H14×4Z de tip pro-nesting, previne deteriorarea orificiului de balama.
- Refilare de finețe: aceiași parametri de motor, 2 cuțite cu rază R1 și R2.
- Rotunjire colțuri: 2 motoare de 0,3 kW la 200 Hz și 12.000 rpm, mecanism plan cu 4 cuțite (cuțit diamantat 70×10×16 Z6 KN5x18.5 R1.5), ajustează automat unghiul de lucru.
Țicling, lustruire și exhaustare
- Țicling de rază: cuțit standard R1.5.
- Țicling pe drept: elimină excesul de adeziv.
- Unitate de pulverizare cu agent antistatic: diluează urmele de adeziv de pe melamina PAL.
- Grup de lustruire: structură din pânză dublă, pentru un cant strălucitor și rezistent.
- Exhaustare independentă: hotă de aspirare φ125 mm pentru fiecare unitate de prelucrare.
- Lubrifiere automată: deservește zilnic componentele mobile.
Control, siguranță și echipament electric
- Sistem de control: ecran tactil de 10″ cu comandă independentă pentru fiecare componentă, telecomandă manuală și indicator luminos.
- Modul de economisire a energiei: activare automată la inactivitate, repornire dintr-un singur clic.
- Echipament electric: funcționează la 380 V / 50 Hz cu control PLC.
- Siguranță: protecție la alimentare, detectare a grosimii piesei și a intervalului de alimentare, și buton E-STOP.
- Opțional — adezivare cu pre-topire: pentru margine dreaptă completă (Full straight edge), cu rezervor superior, recipient inferior și detectare a nivelului lichidului.
