Pentru cine este recomandat circularul NPL380D?
NPL380D se adresează fabricilor de mobilă de capacitate mare care au nevoie de alimentare automată prin masă lift hidraulică, precizie ridicată de tăiere și un sistem twin pusher sincronizat pentru reducerea timpilor de ciclu în producția de serie.
Descriere generală

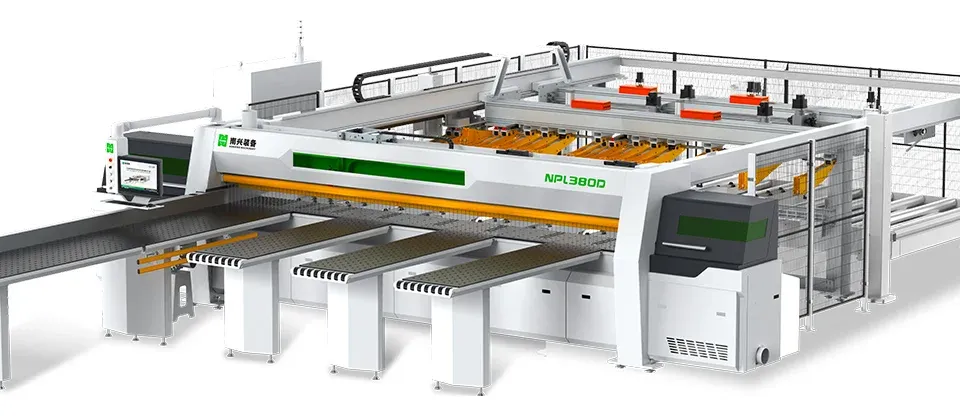

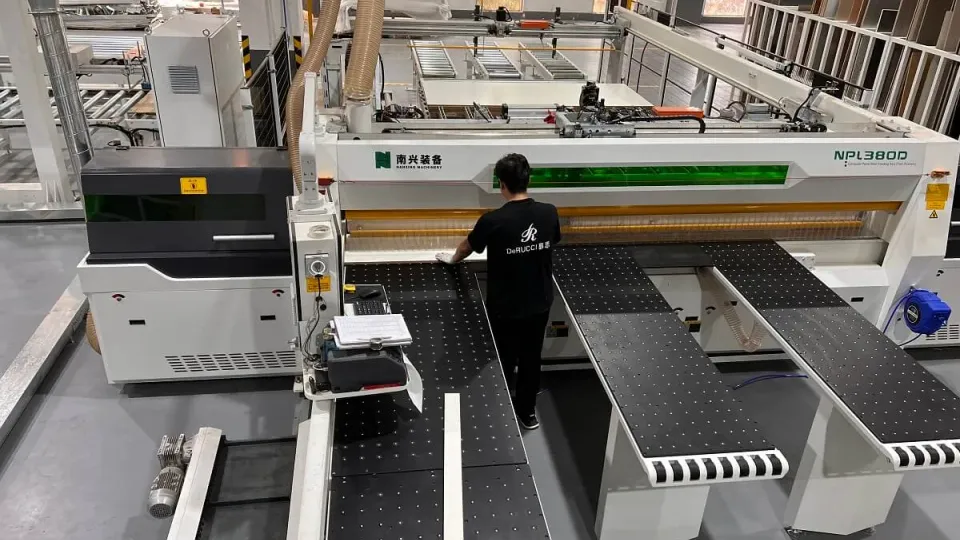

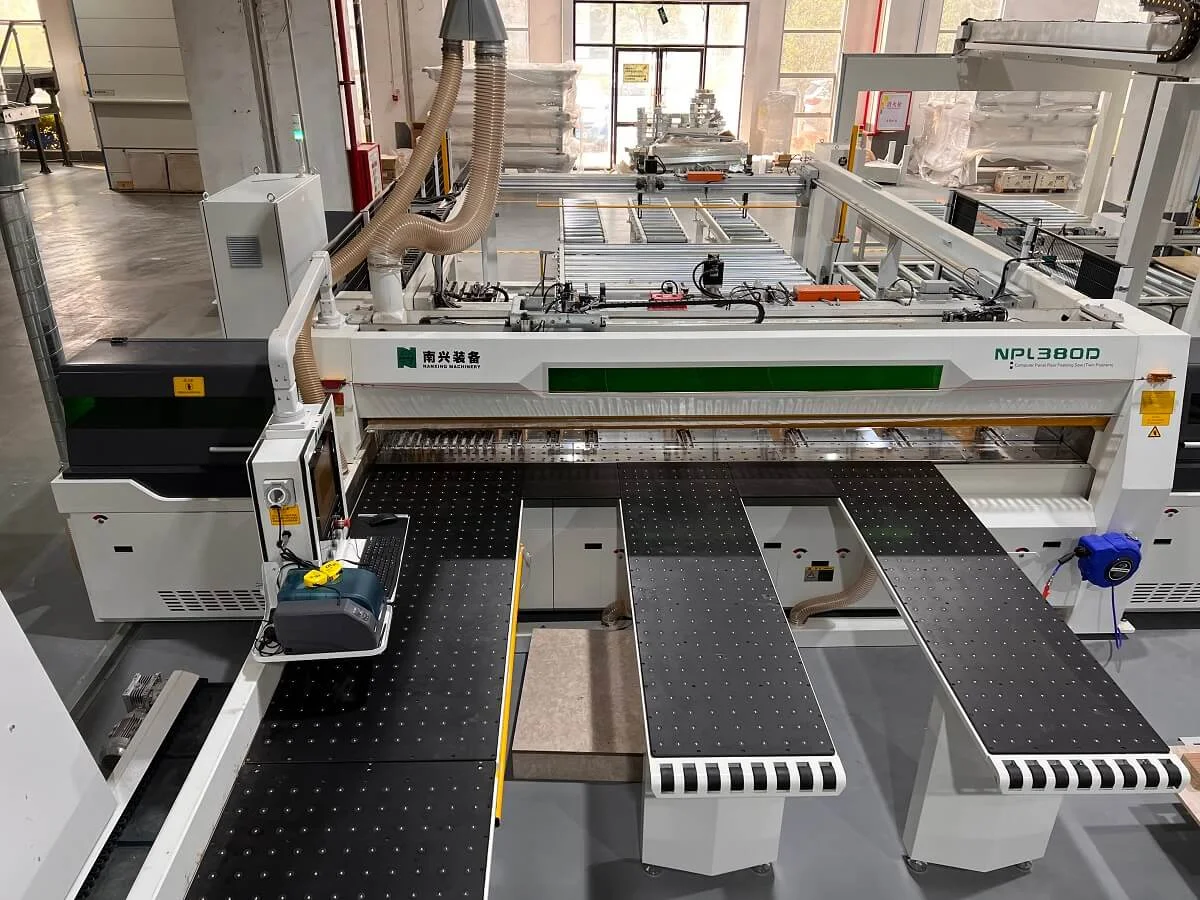

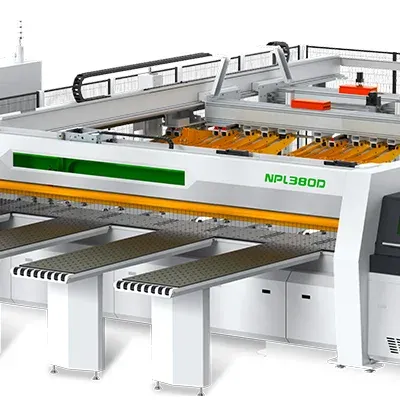

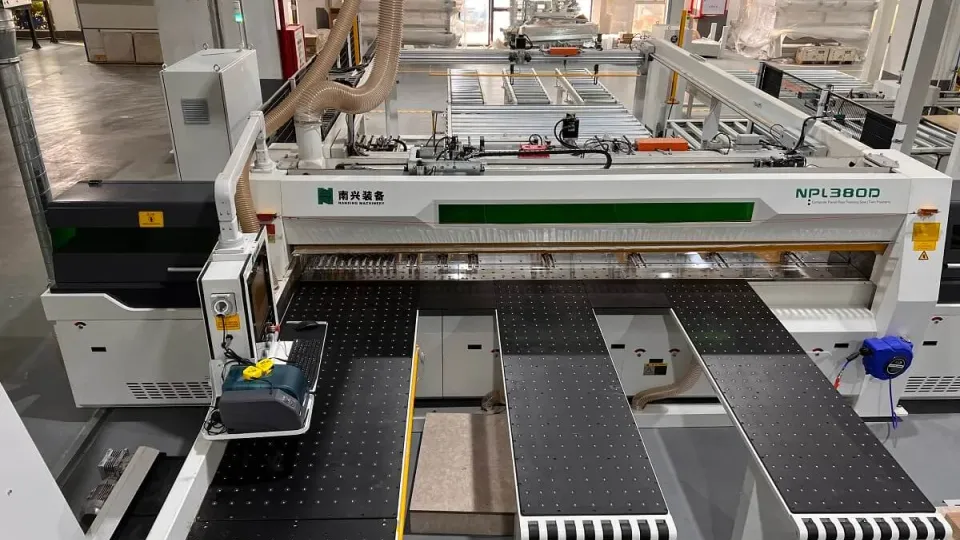

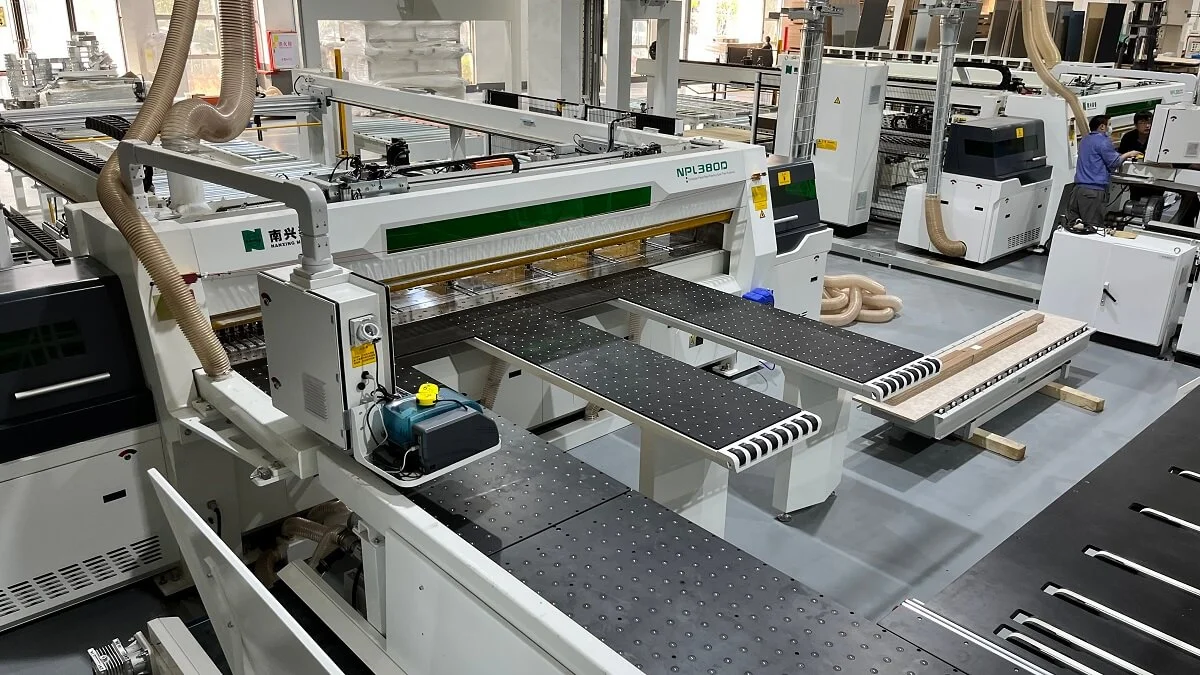

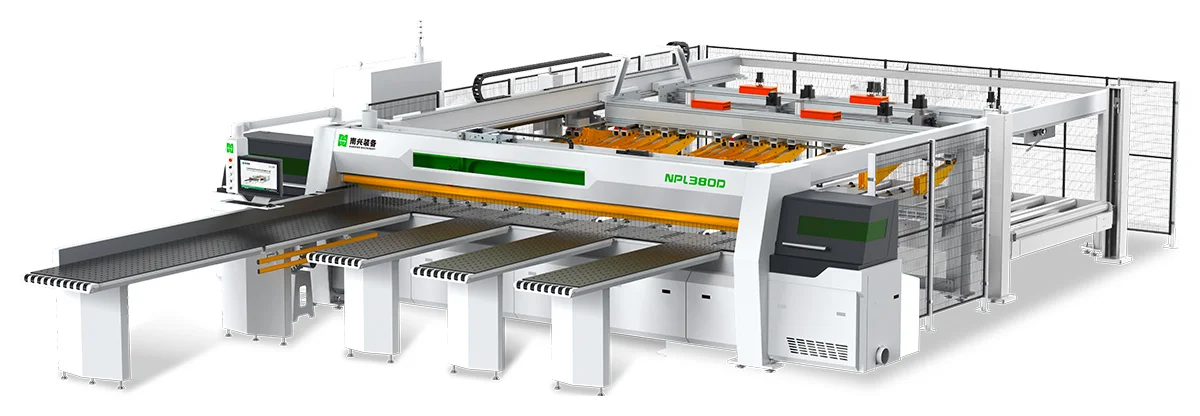

NPL380D este un circular de tăiat în pachet cu twin pusher și masă lift hidraulică, destinat fabricilor de mobilă și producătorilor de panouri PAL/MDF care urmăresc productivitate ridicată și precizie constantă. Masa de ridicare de până la 5 tone și alimentarea automată din spate sau lateral permit manipularea panourilor mari (până la 2200×3650 mm) fără efort suplimentar.
Cu lungime maximă de tăiere de 3800 mm și grosime de 120 mm, circularul menține toleranțe de tăiere de până la ±0,03 mm, iar sistemul twin pusher sincronizat reduce timpul de ciclu la fiecare tăiere.
Descriere tehnică
Batiul, prelucrarea și controlul calității

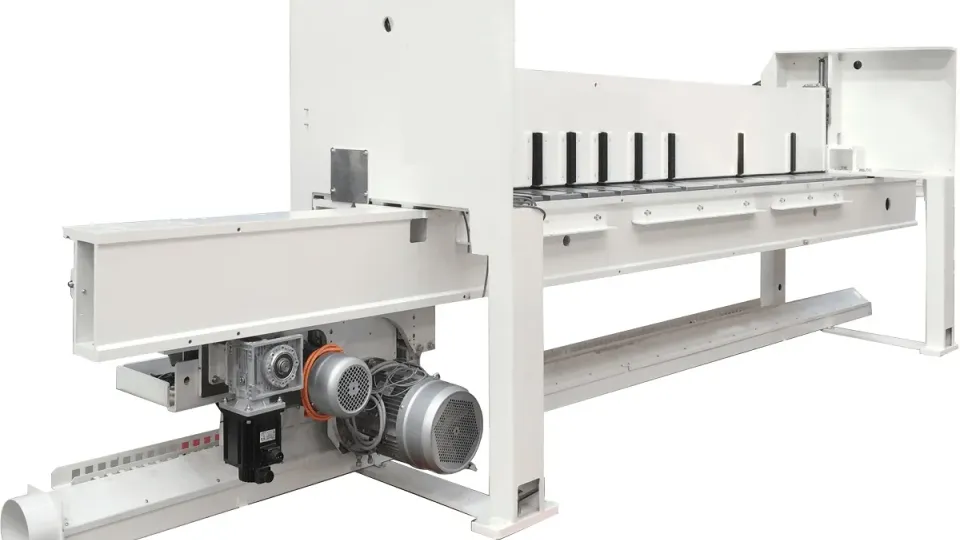

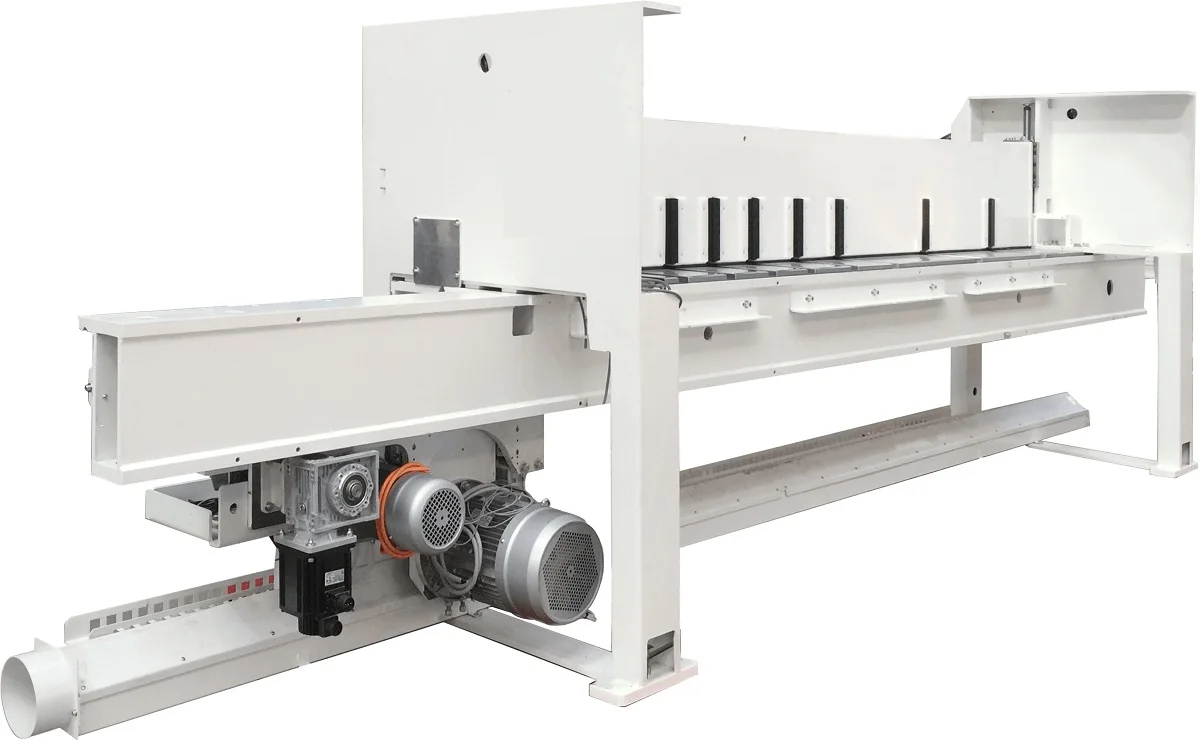

- Corp: proiectat din oțel cu rezistență înaltă la tracțiune.
- Prelucrare: piesele și batiul prelucrate pe mașini CNC avansate pentru metal, într-o singură poziționare pentru majoritatea operațiilor, ceea ce garantează precizia și reduce vibrațiile.
- Asamblare: urmează procedurile SOP Nanxing, realizată de tehnicieni experimentați.
- Calitate: fiecare utilaj trece prin echipamente avansate de măsurare și este livrat cu certificat de calitate semnat de specialistul QC.

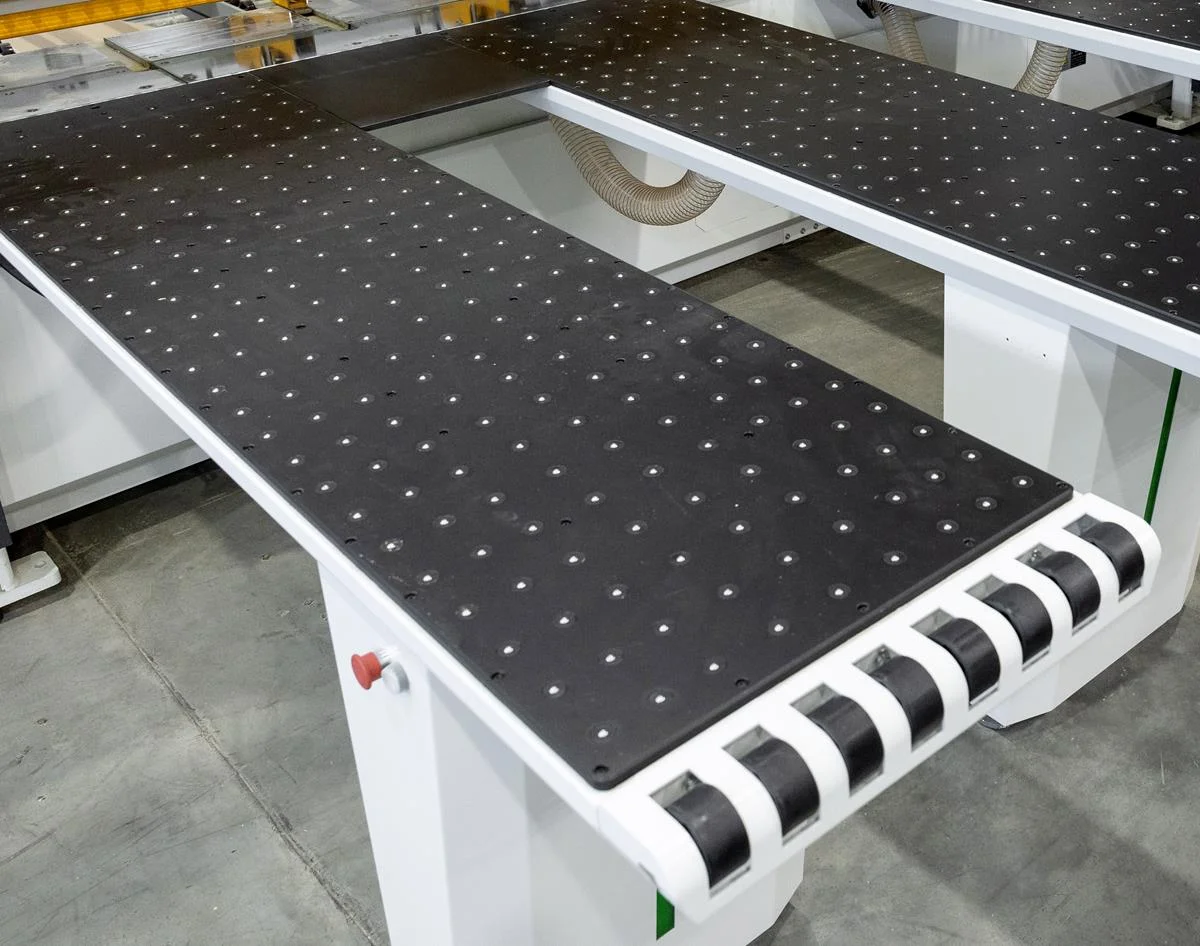

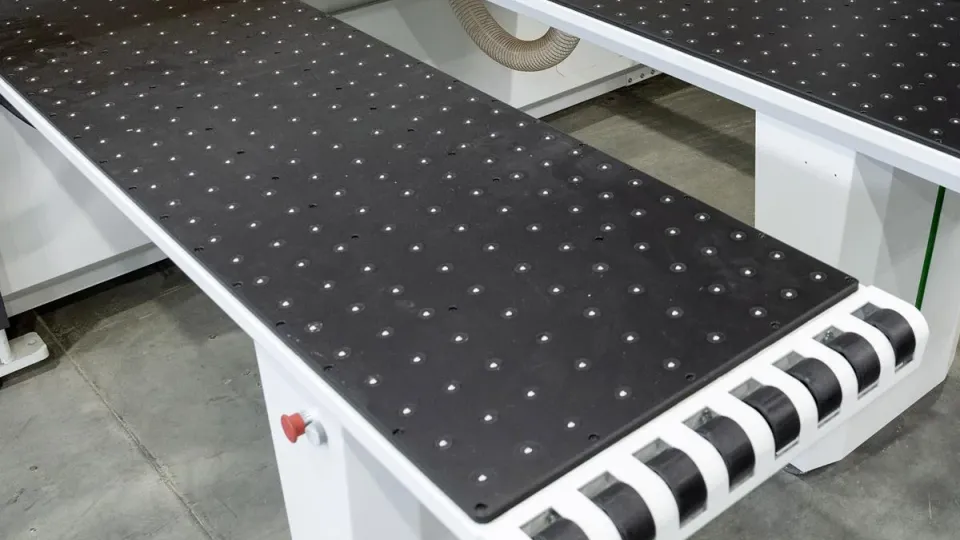

Masa de tăiere și alimentarea cu pernă de aer
- Masa de tăiere: din plăci de oțel, rigiditate ridicată, suprafață perfect plană, precizie de până la ±0,03 mm.

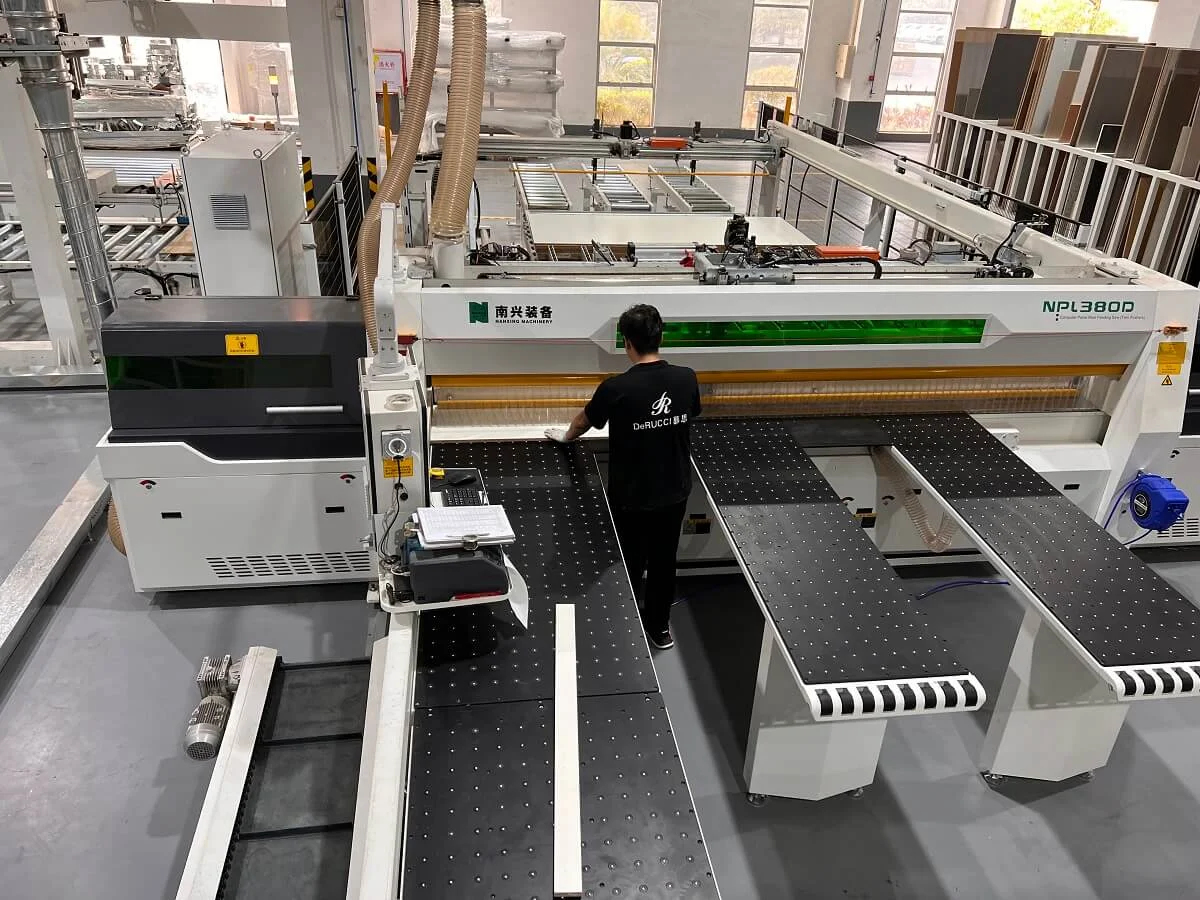

- Alimentare: mese cu pernă de aer — prima masă de 4,4 m lungime pentru panouri mari, opțional extinsă la 4 mese.
- Sistem de aer: 3 tubulaturi separate, ventilator de 2,2 kW sub masă, debit de 5,2 m³/min, pentru mișcare ușoară și constantă a stivelor pe o suprafață rezistentă la uzură.

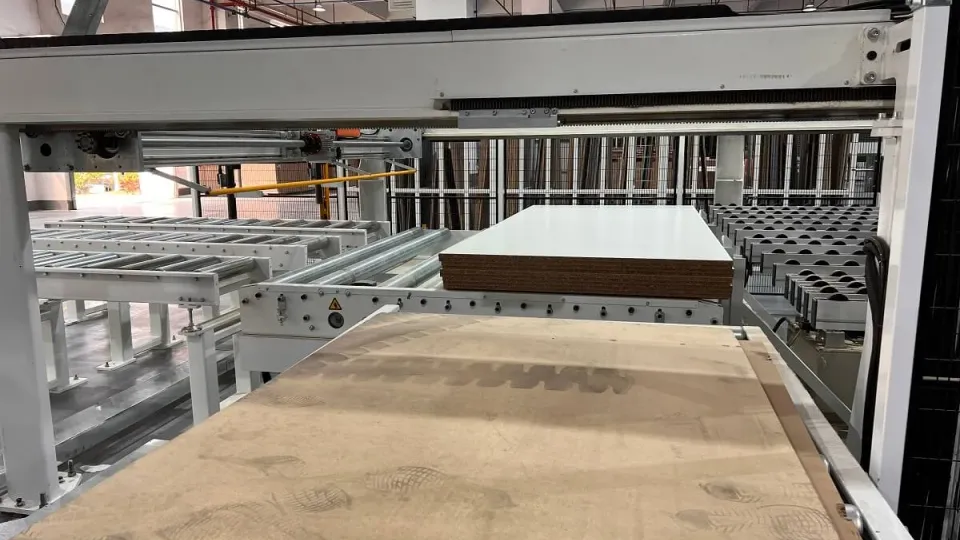

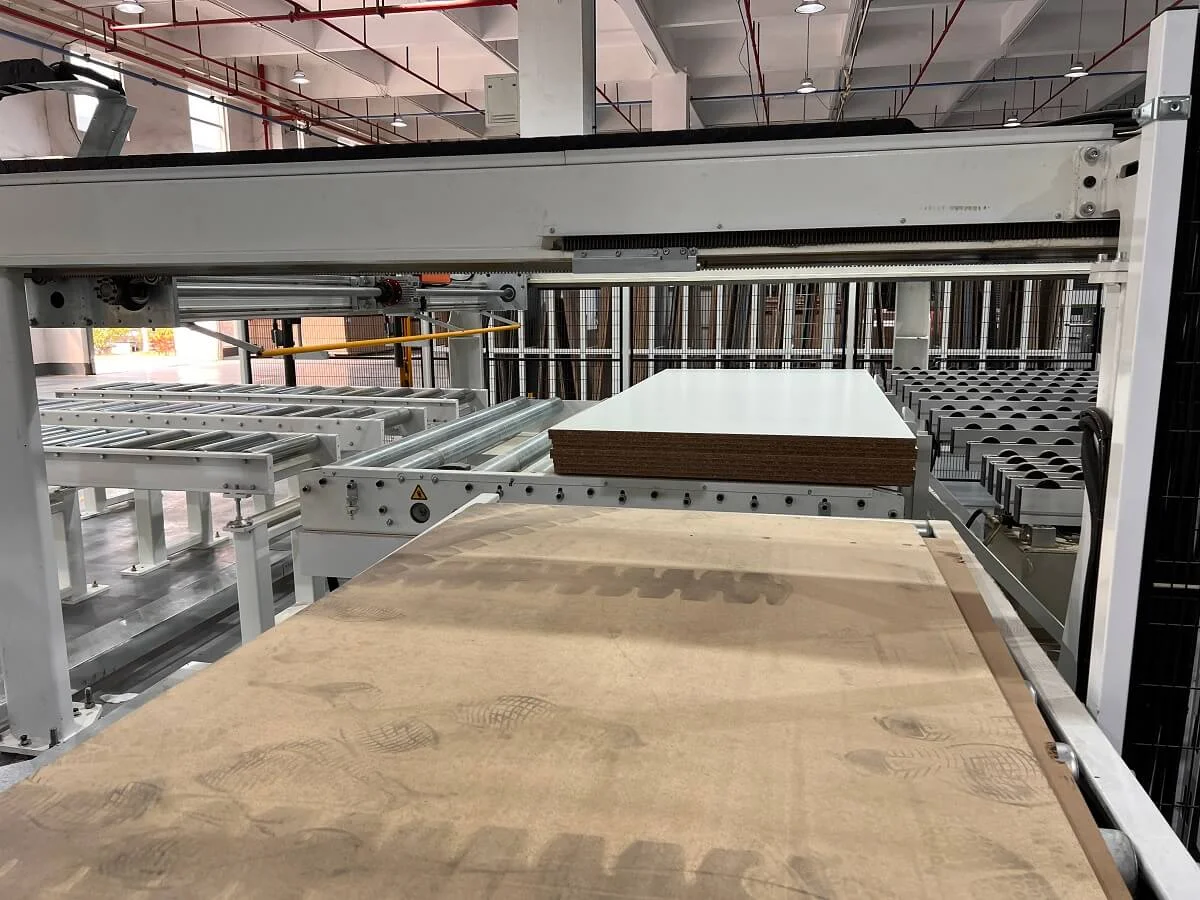

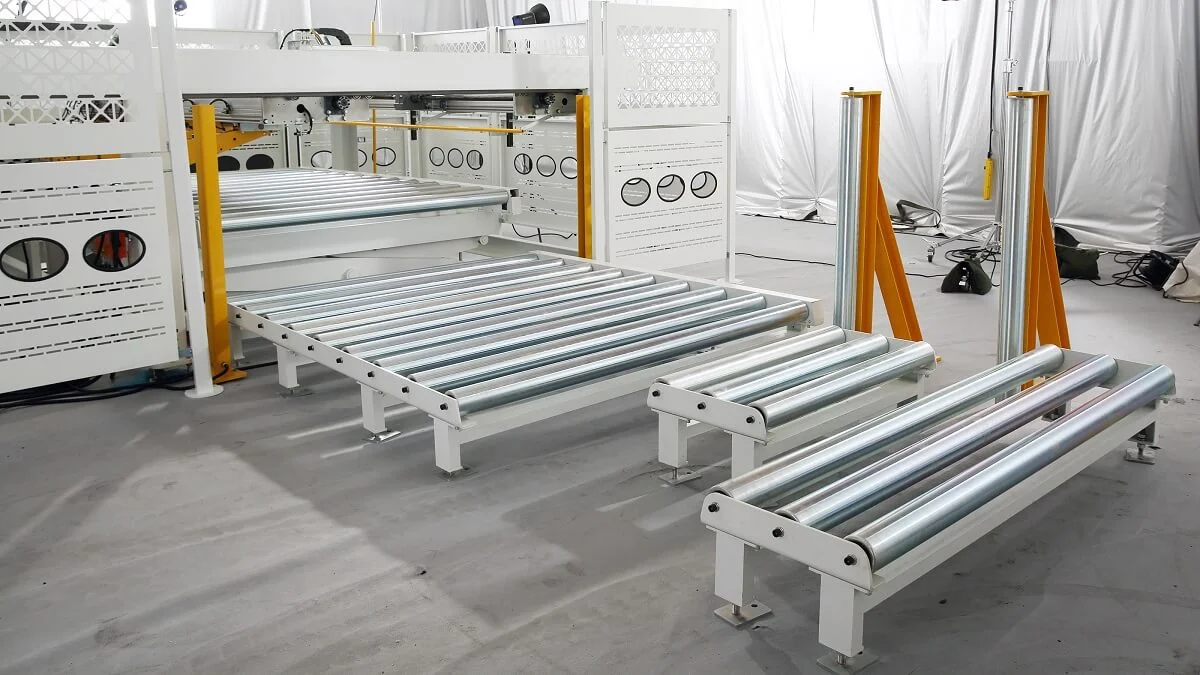

Alimentare prin spate cu masă lift
- Masa de ridicare hidraulică: alimentare din spate (opțional stânga, dreapta sau spate), capacitate maximă de încărcare de 5 tone.
- Panouri acceptate: până la 2.200×3.650 mm, cu înălțime de stivuire de până la 680 mm fără groapă săpată, respectiv 1.200 mm cu groapă.
- Control: controler separat gestionează alimentarea panoului stivuit către masa de ridicare, precizie a barei de împingere din spate de maximum 8 mm.
- Siguranță: bariere luminoase, poziția stivuitorului și role de ghidare susțin manipularea sarcinilor grele.

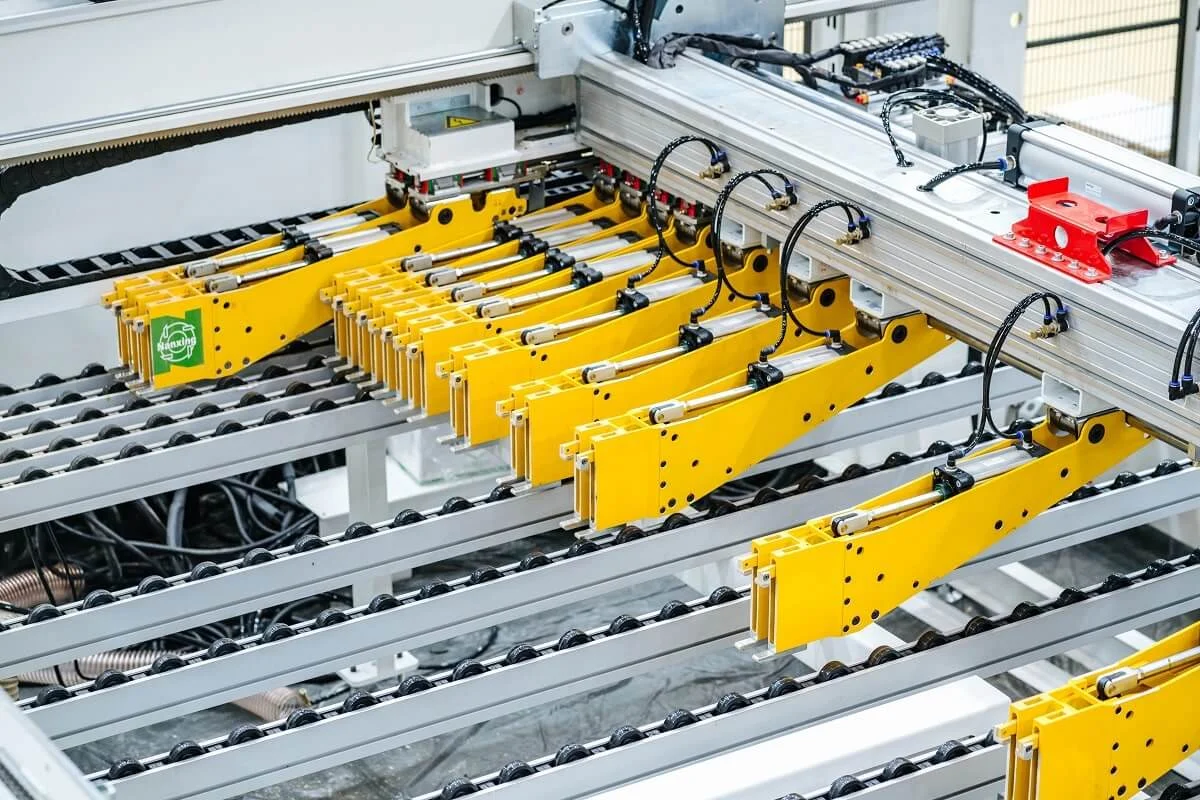

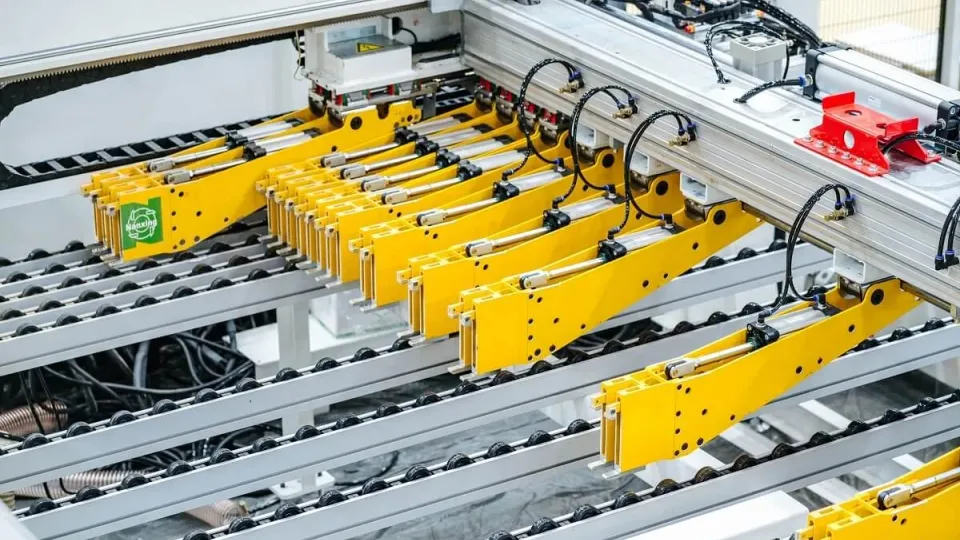

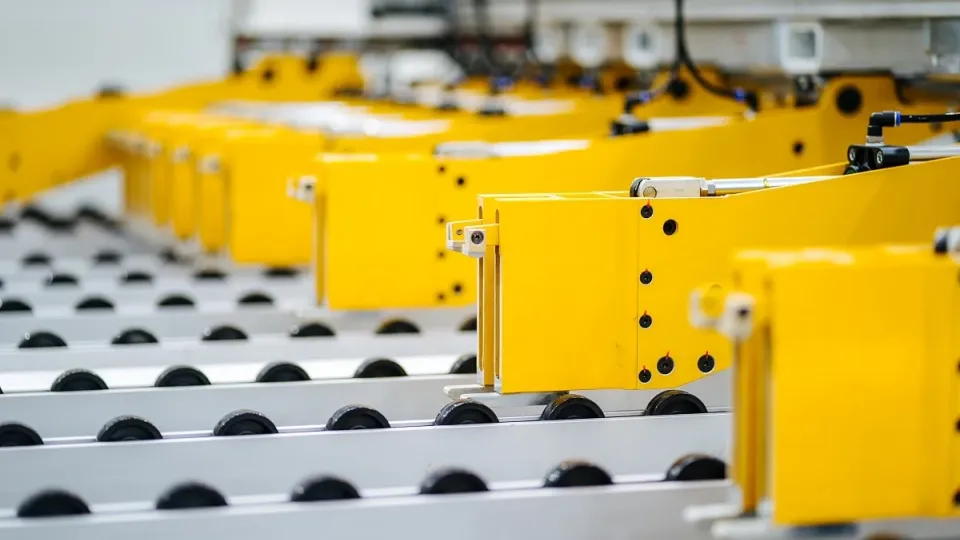

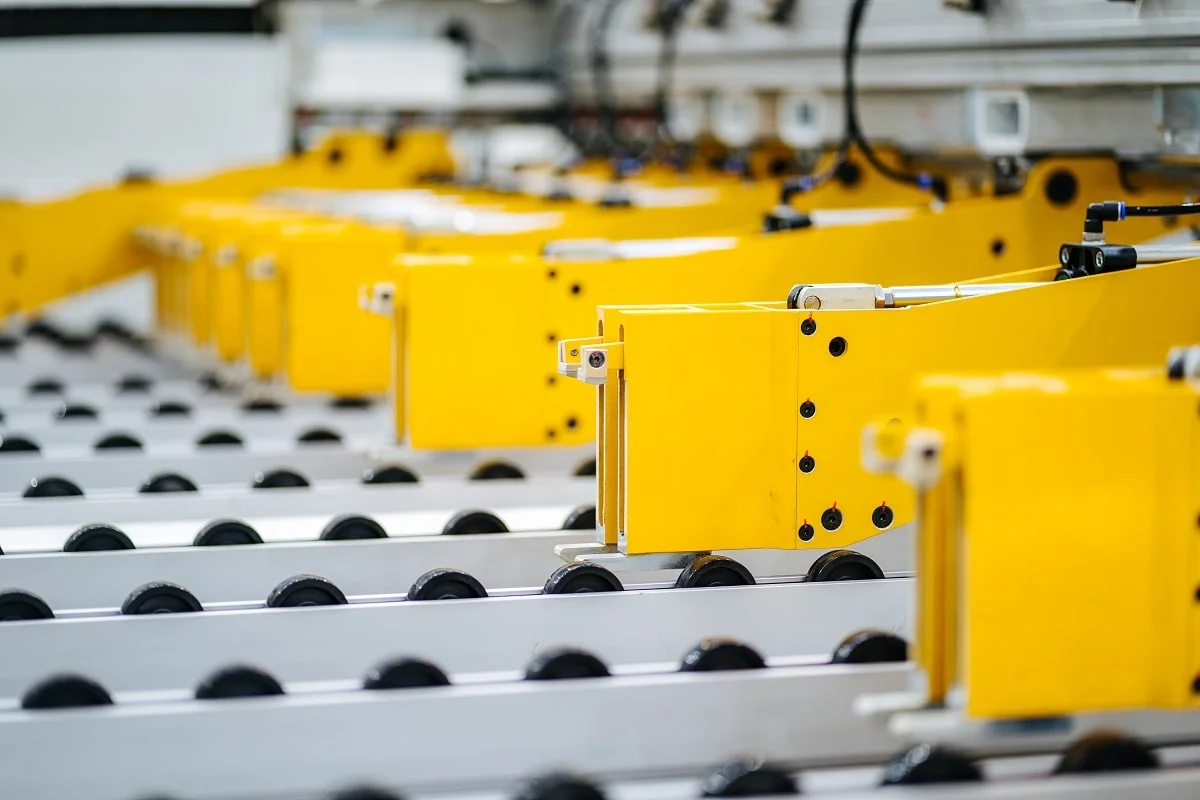

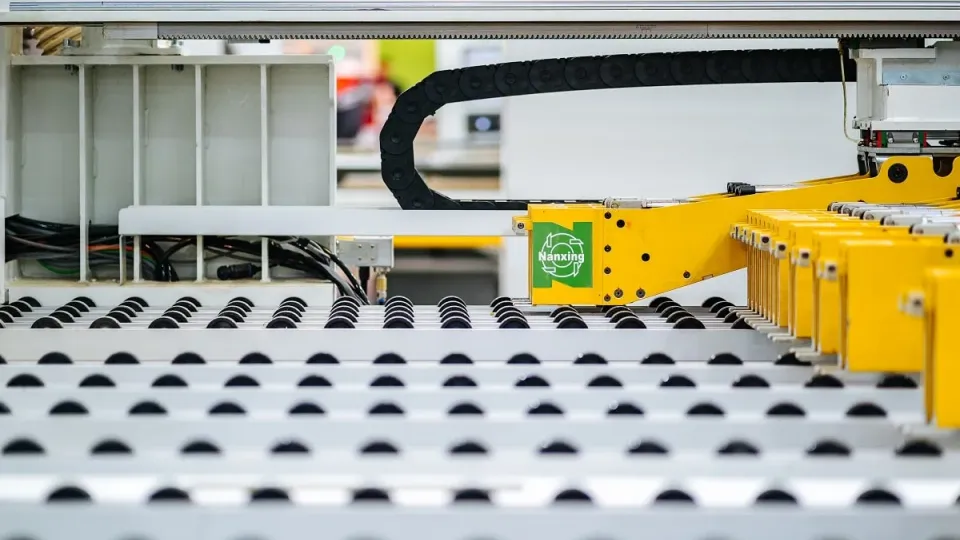

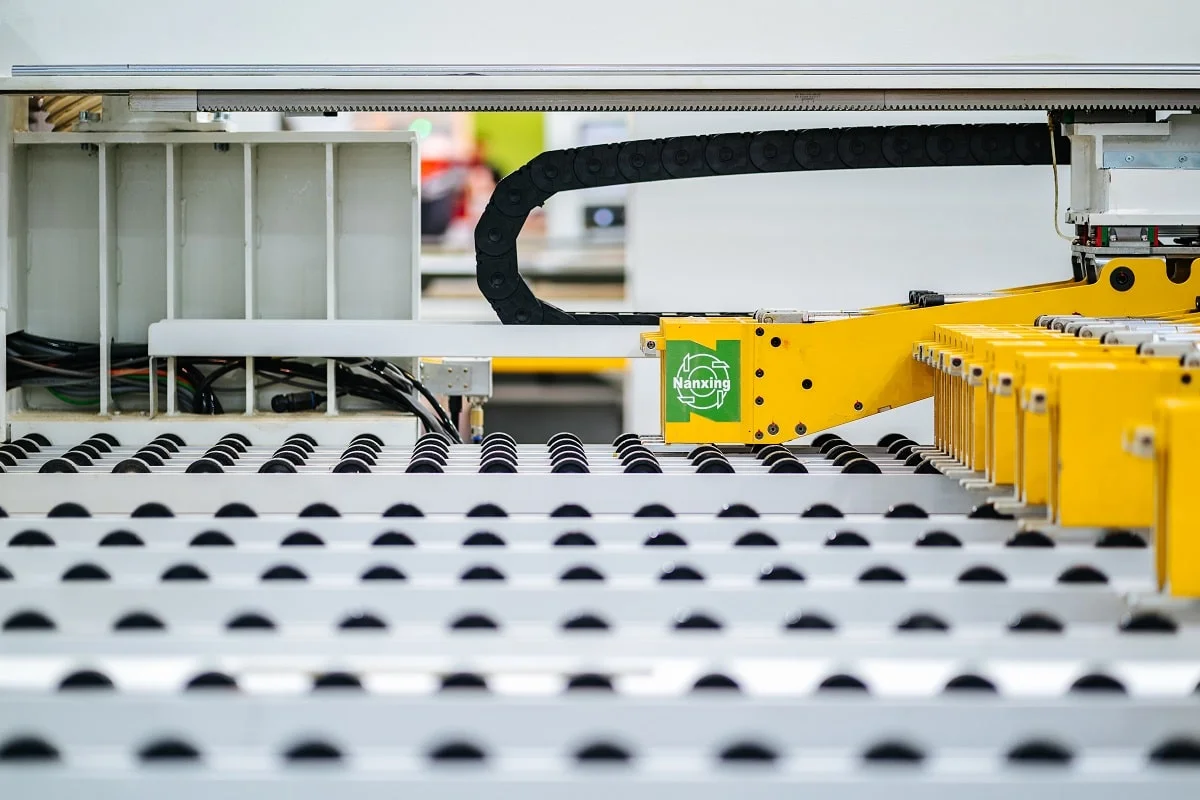

Twin pusher și bara de presiune
- Programul dublu de împingere: sincronizează barele de prindere și de împingere, economisind aproximativ 10 secunde din timpul de împingere per ciclu, cu precizie de maximum 8 mm.
- Aliniamente laterale: se poziționează automat după dimensiunea panoului.
- Trei moduri de lucru: împingător electric pentru piese mici (panou mic 120–220 mm, panou mare 210–2.440 mm); 1–3 seturi de clești principali pentru panouri mici de 220–600 mm; tăiere combinată transversal/longitudinală.

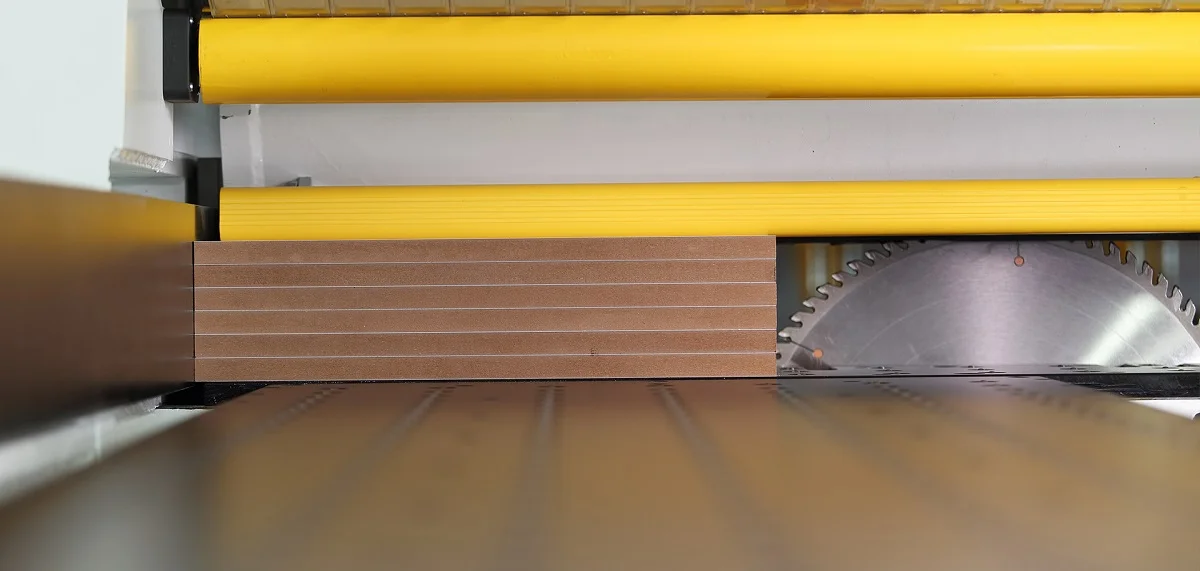

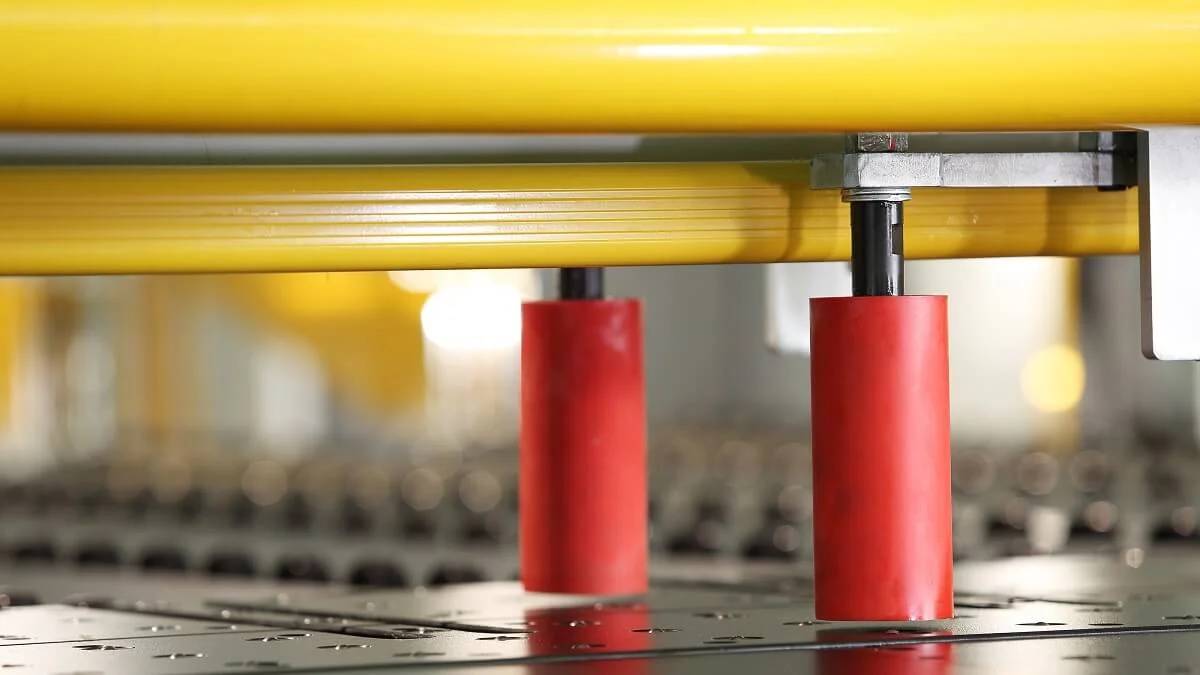

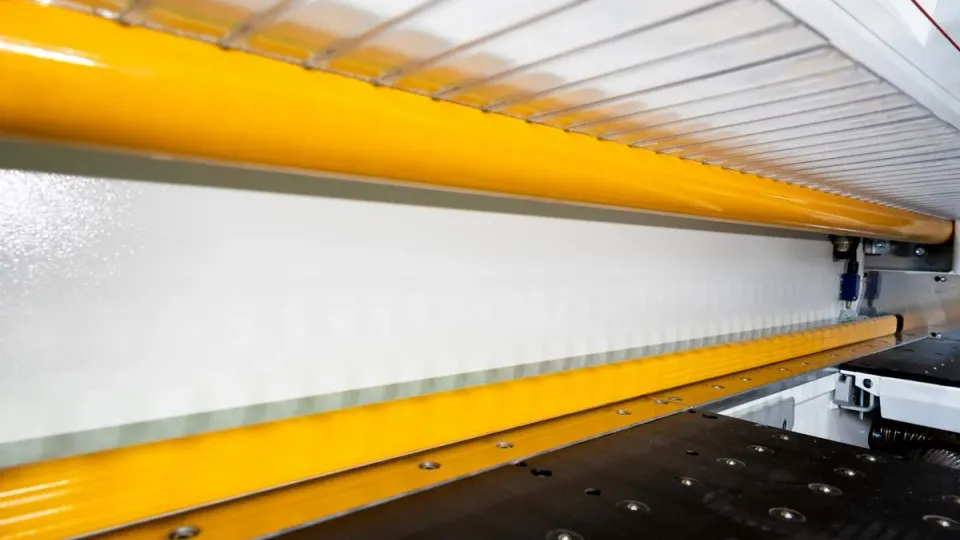

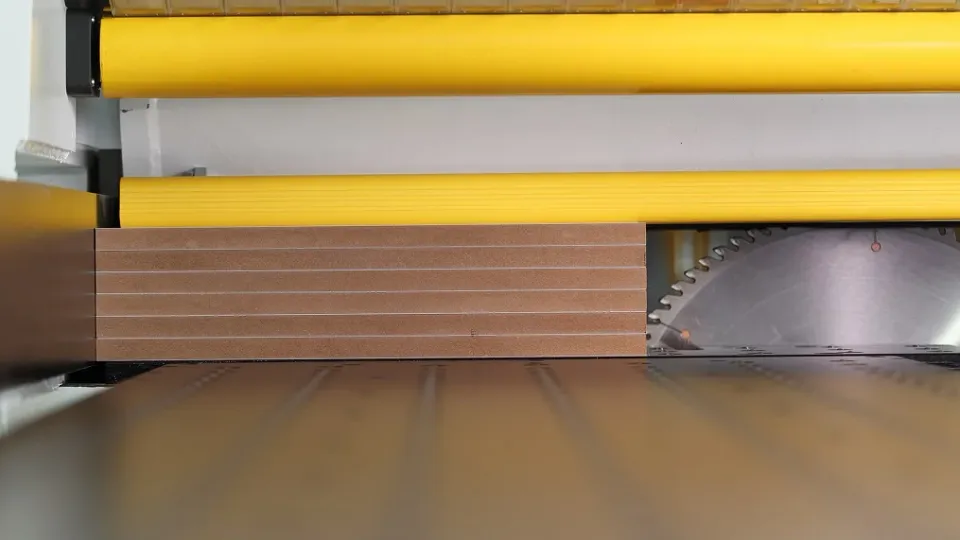

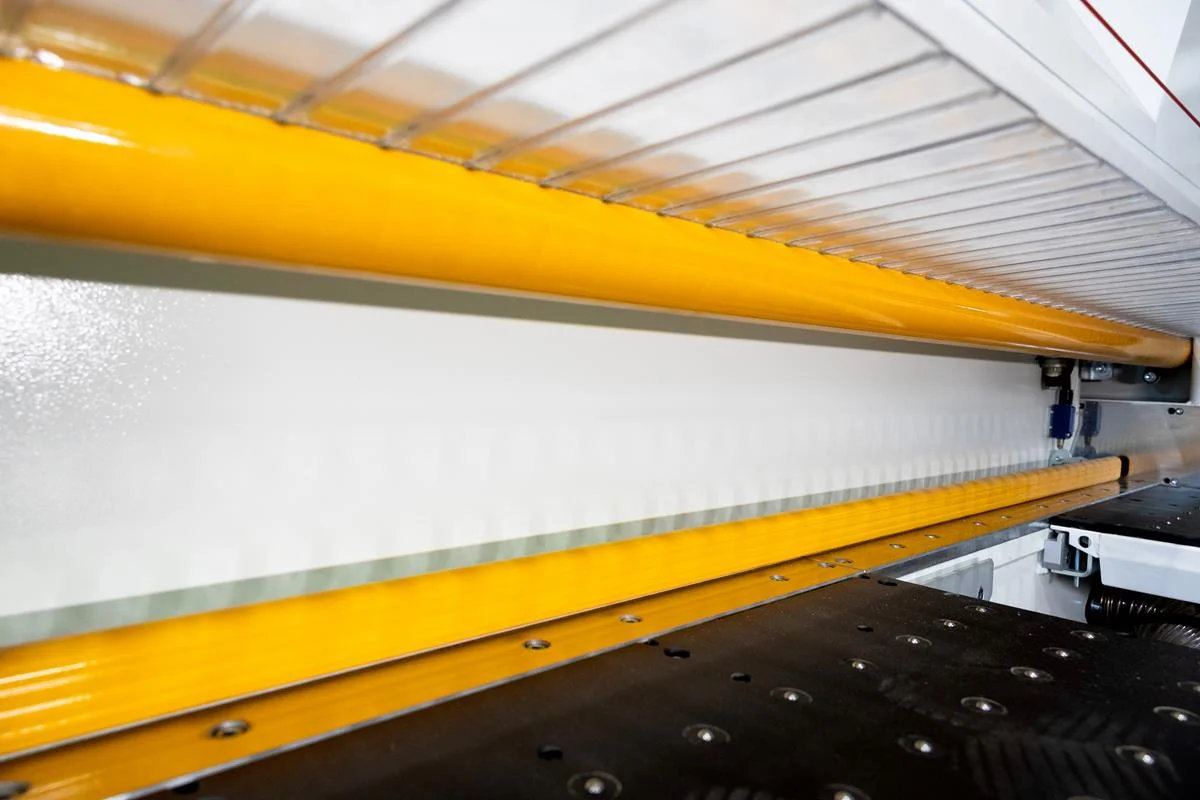

- Bară de presiune: se reglează automat după înălțimea pachetului, cu presiune uniformă pe cremalieră și pinion pe ambele părți, reducând ciobirea marginilor.

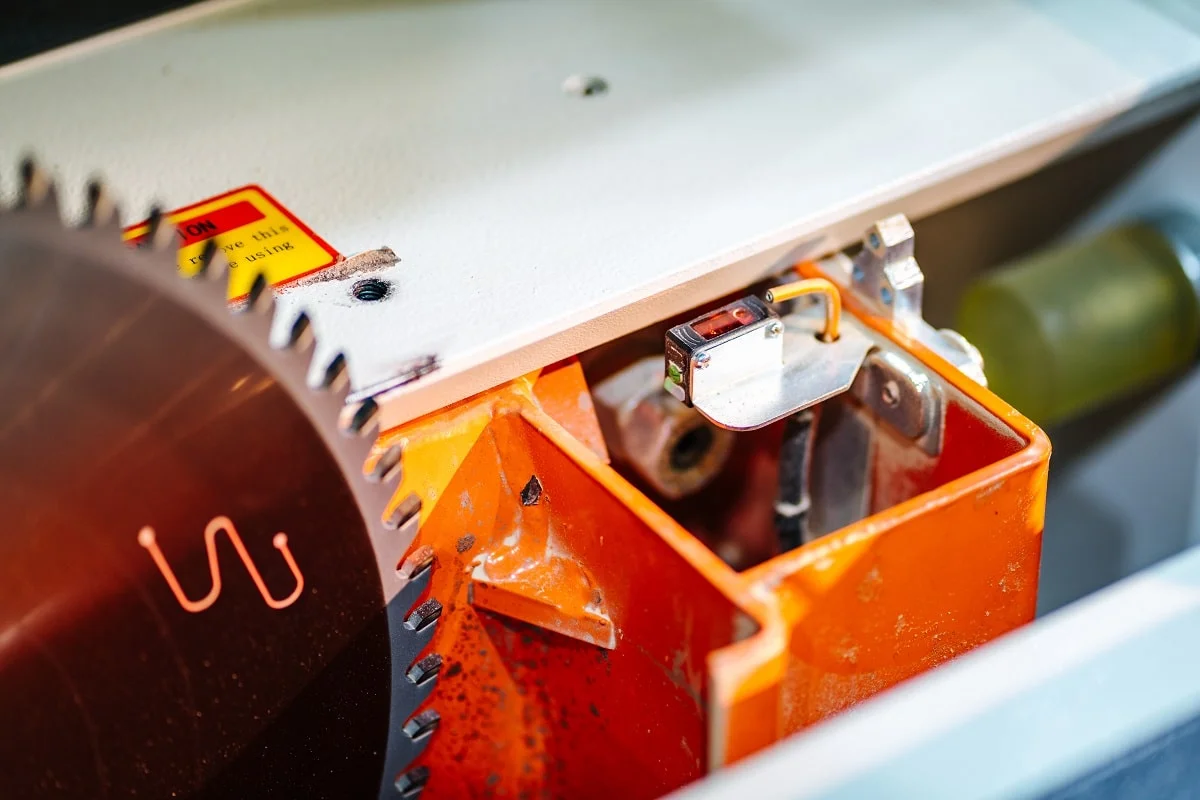

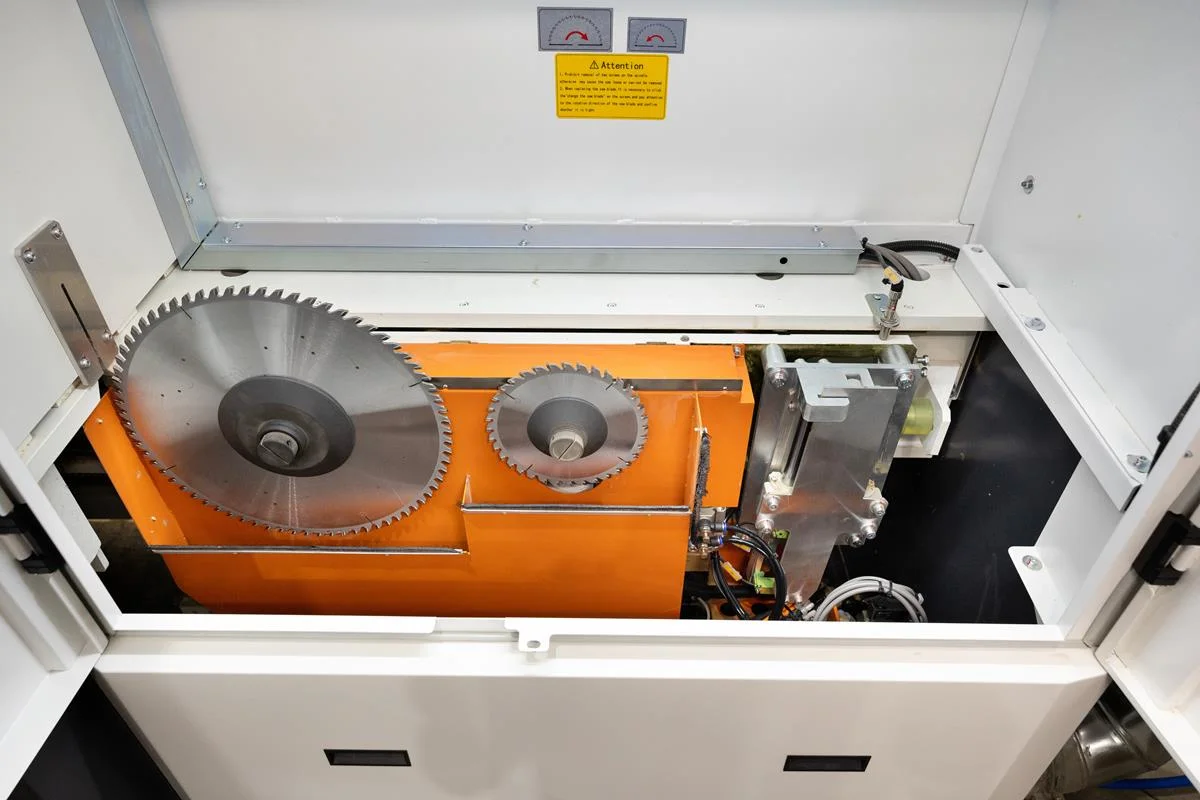

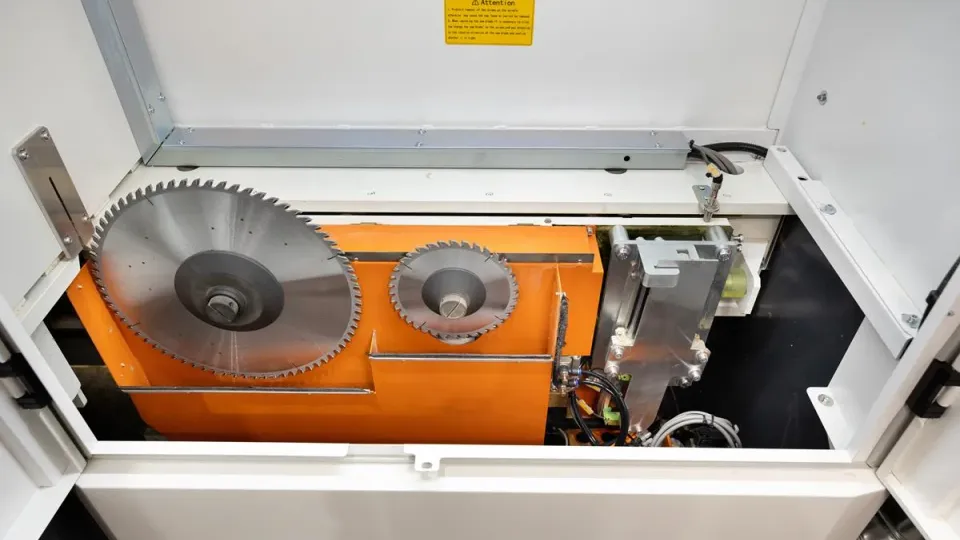

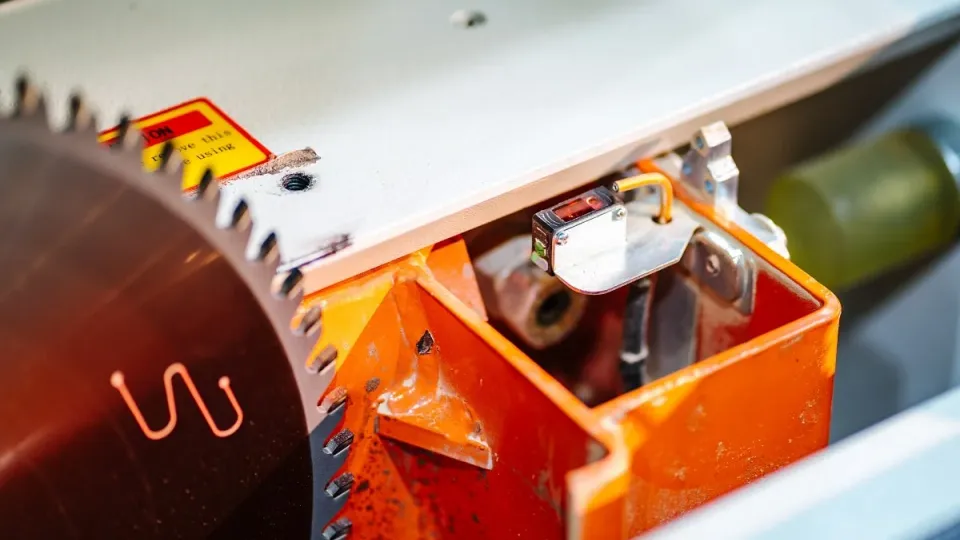

Căruciorul ferăstrăului
- Acționare: servomotor de 2 kW pe cremalieră și pinion, poziționare automată după lățimea panoului, viteză de deplasare înainte și înapoi de până la 120 m/min.
- Pânza principală: motor de 22 kW la 3.910 rpm, diametru Ø400 mm, ax Ø60 mm.
- Pânza incizoare: motor de 2,2 kW la 4.150 rpm, diametru Ø180 mm (ax Ø45 mm, motor de acționare 1,5 kW).
- Mișcări: independente de ridicare/coborâre, cu reglare automată pentru finisaj optim, la o înălțime maximă de tăiere de 120 mm.
Exhaustare, siguranță, control și software

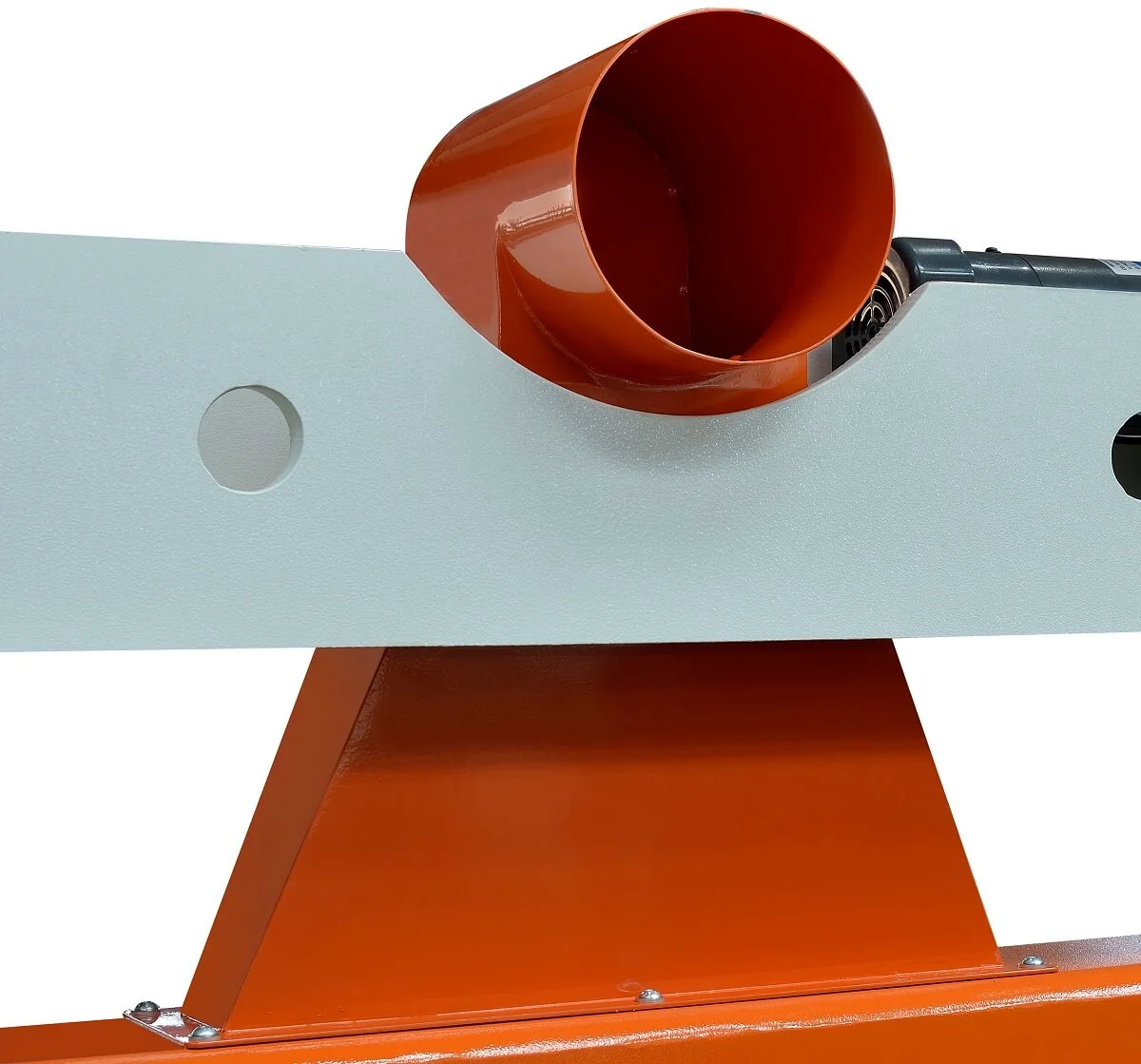

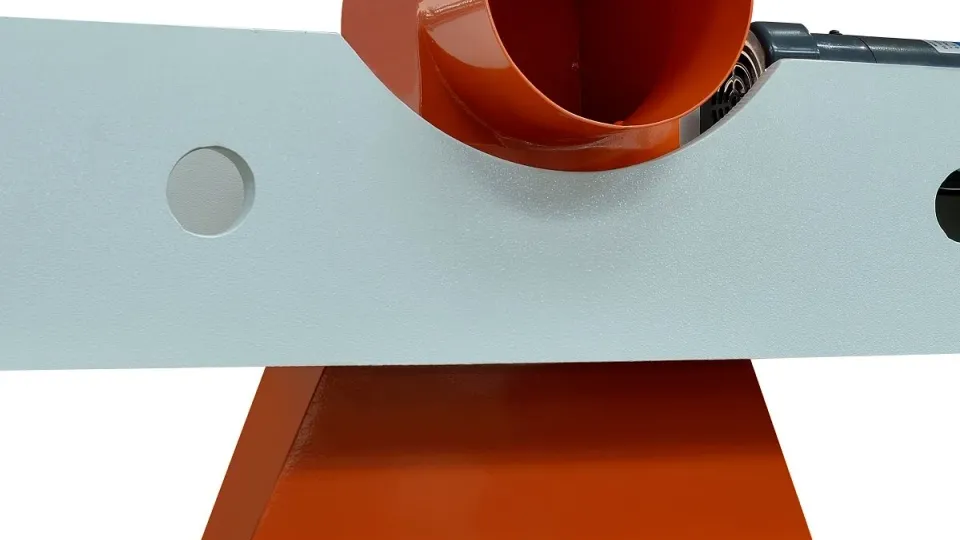

- Exhaustare: colectoare de praf superior și inferior cu 3 guri Φ150 mm.

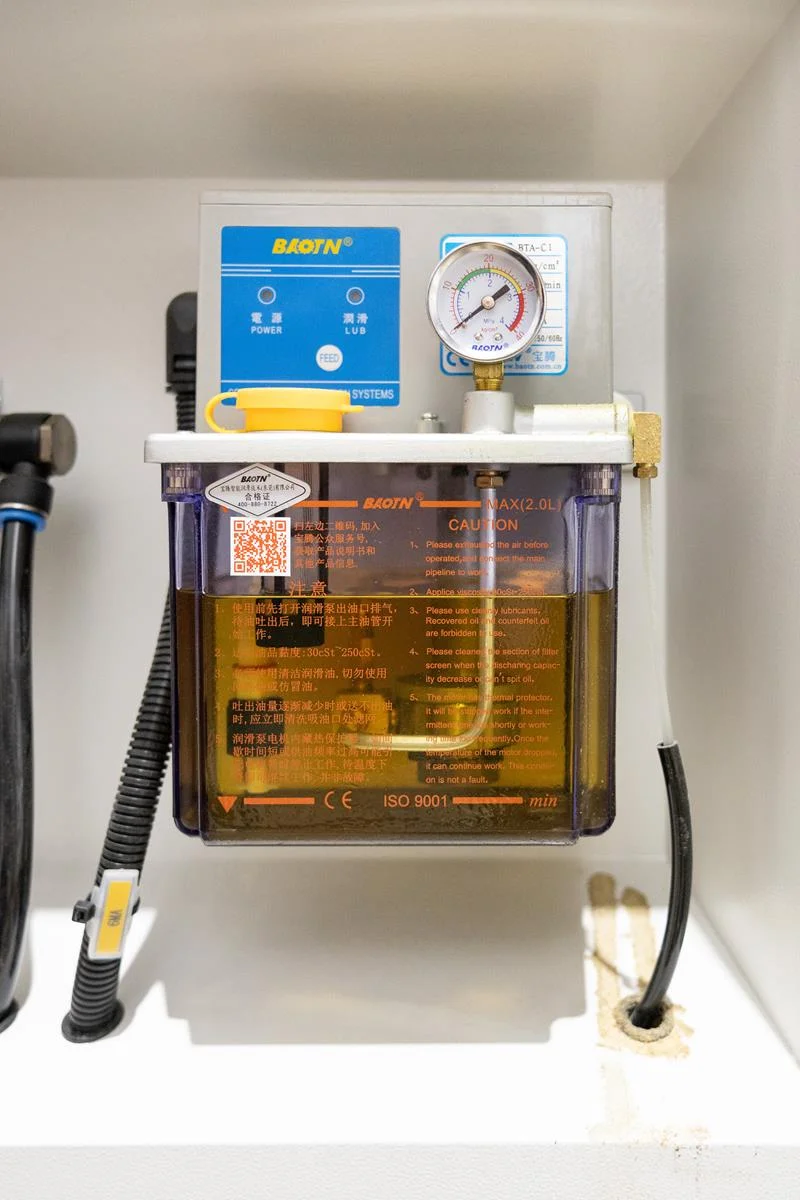

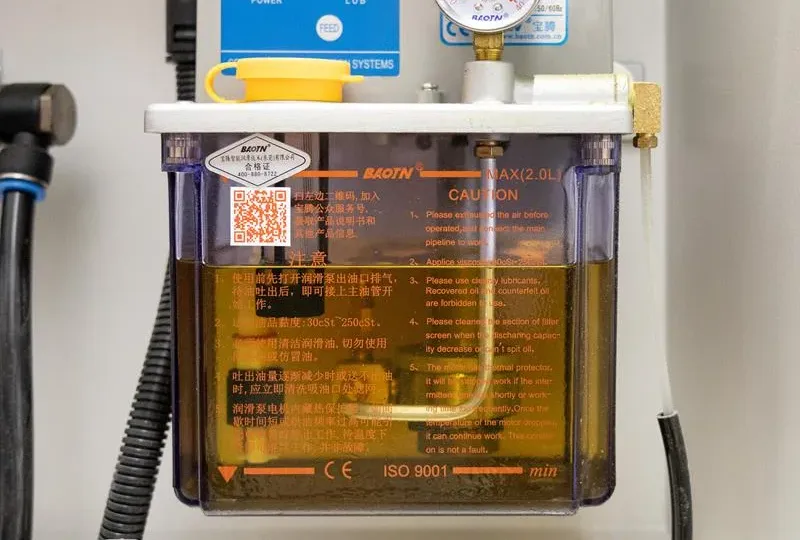

- Lubrifiere automată: reduce costurile de întreținere și reparații.

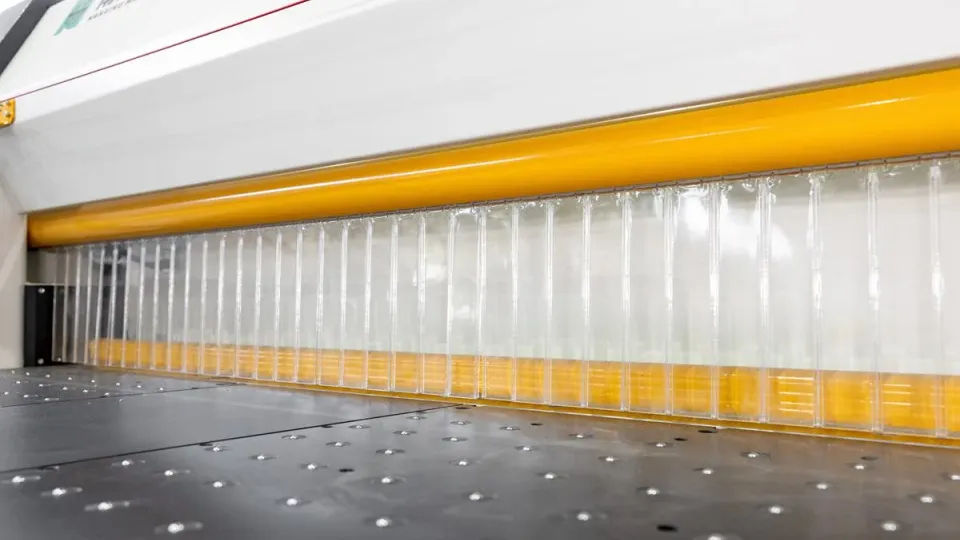

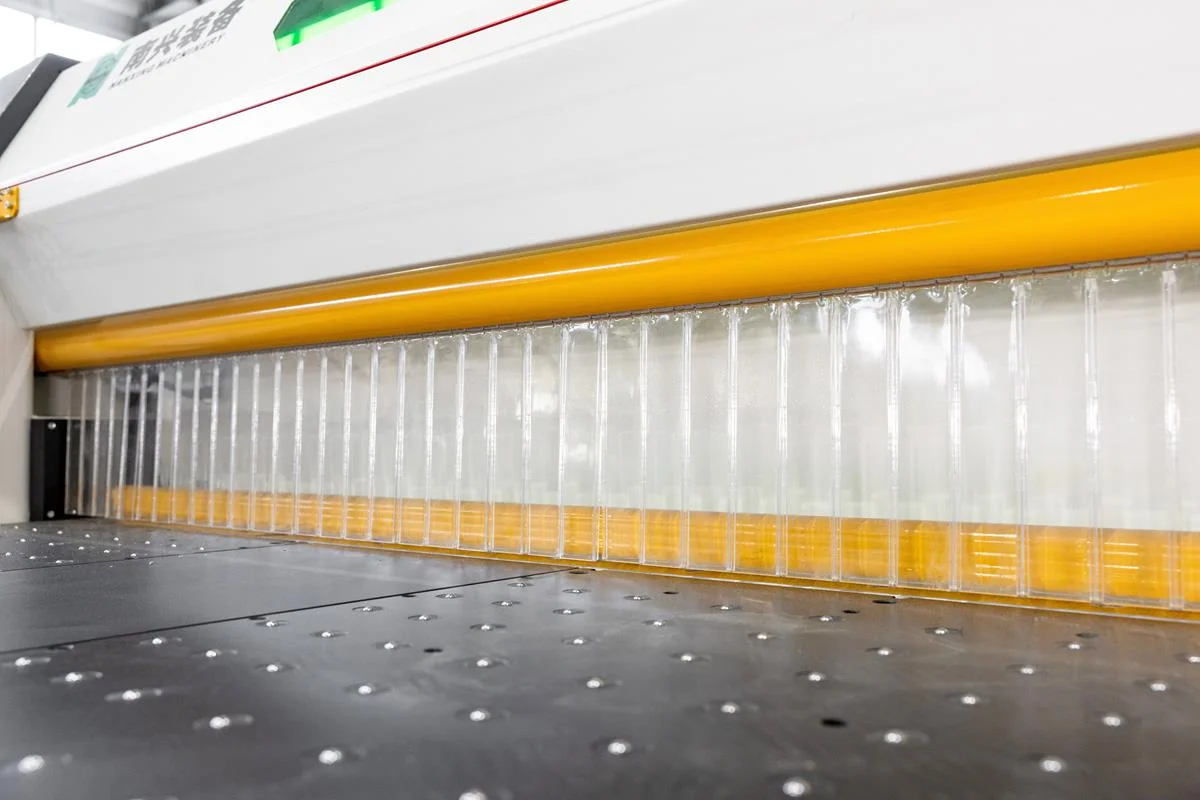

- Protecție: protecție tip piano acoperă complet pânza, un dispozitiv coboară automat înainte de tăiere pentru siguranța mâinilor operatorului, gard de siguranță complet cu ușă delimitează un spațiu sigur de lucru.

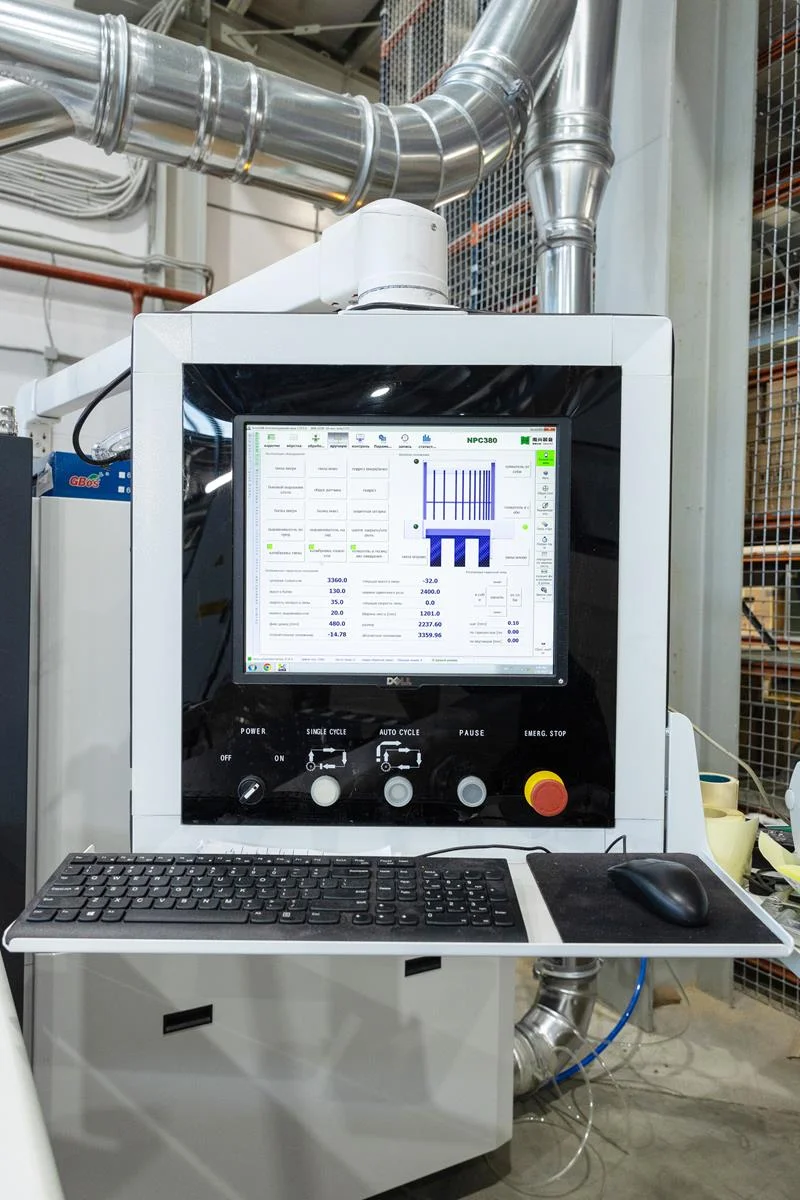

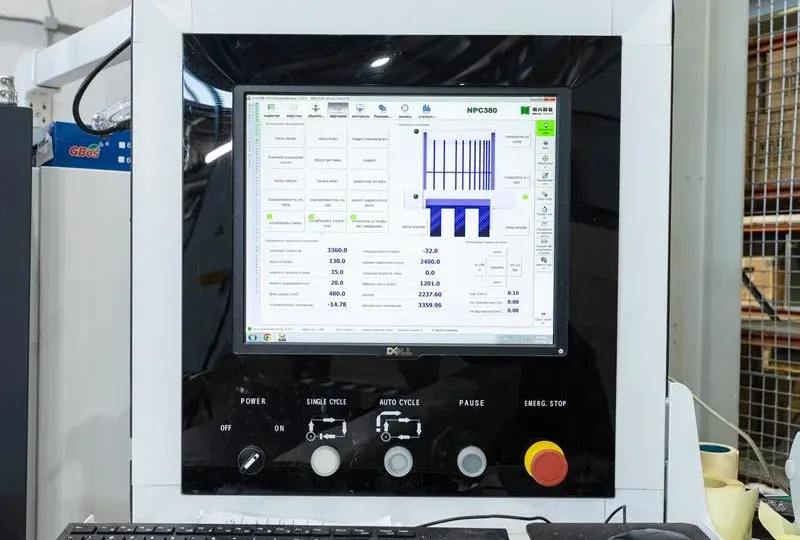

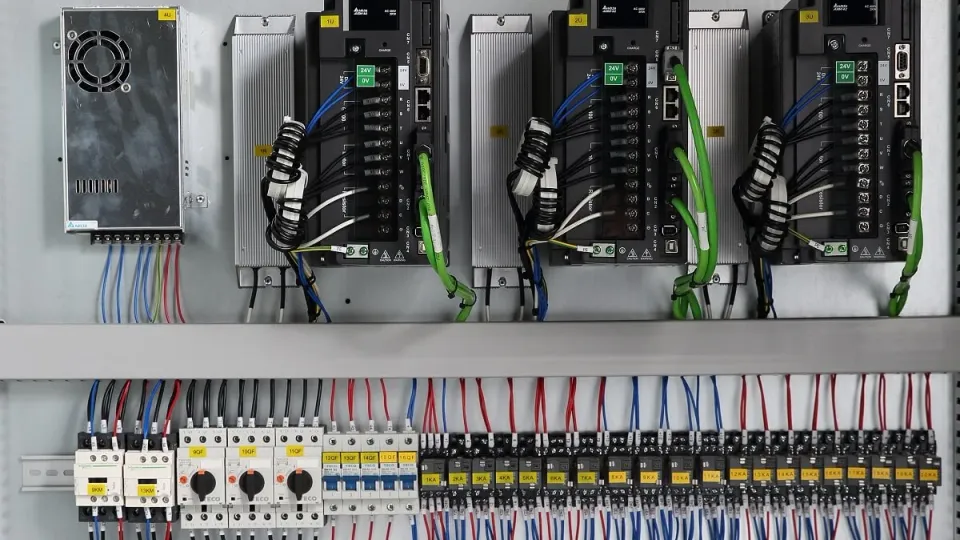

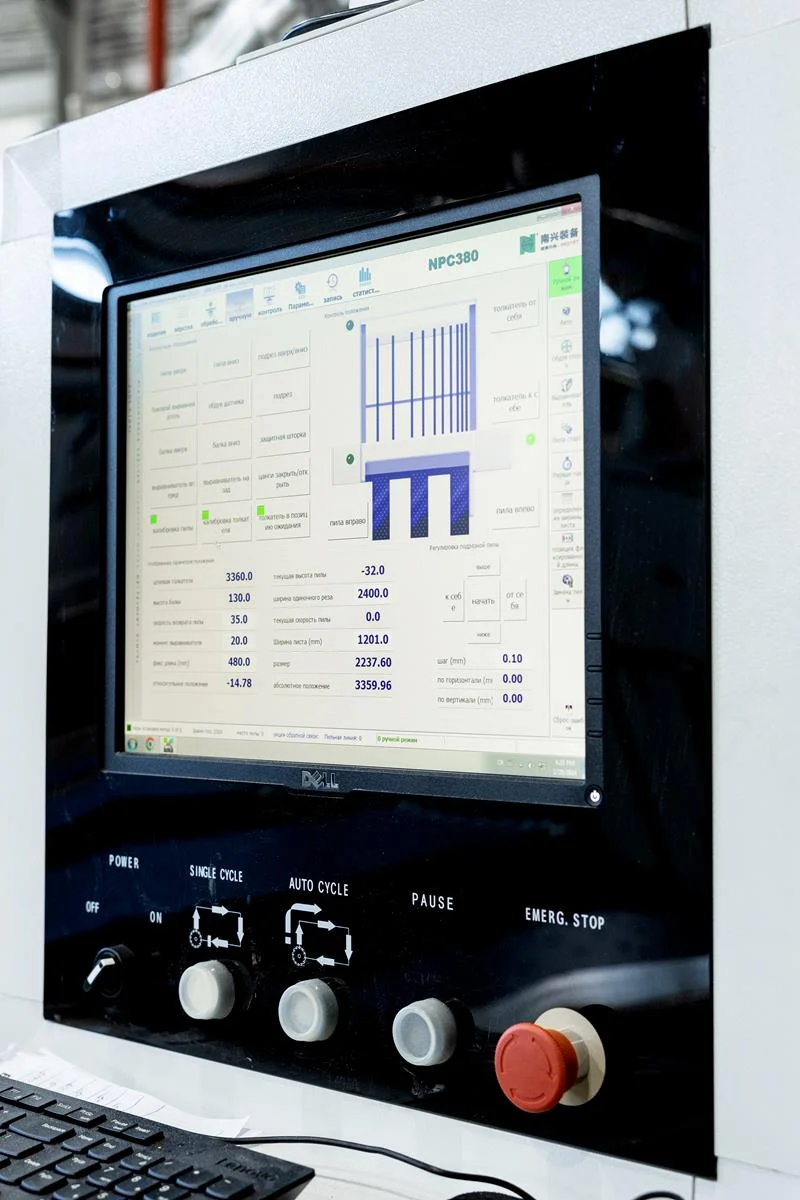

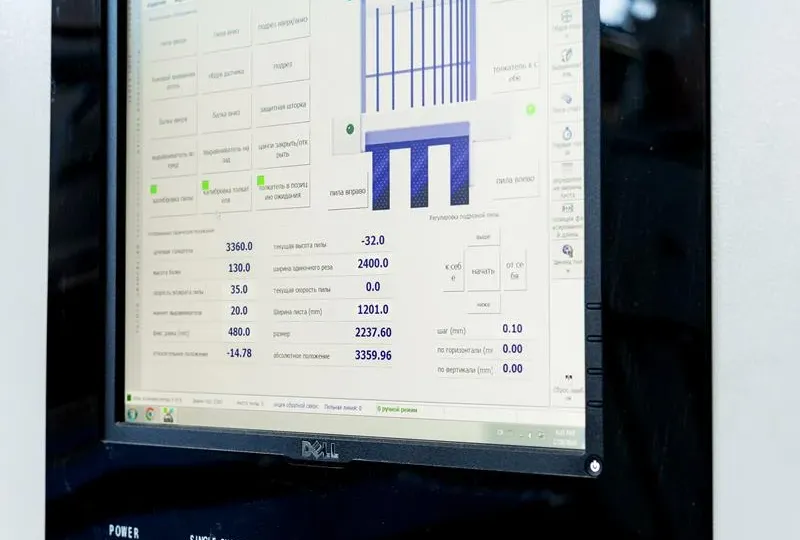

- Control: interfață HMI IPC în limba engleză, cu USB, placă de rețea, mouse și tastatură, sistem PLC Windows.
- Software profesional de tăiere Nanxing: simulare de tipare, rapoarte detaliate, mesaje de eroare, imprimare de coduri de bare, monitorizare I/O, suport pentru formatele .cut, .saw și .csv.
- Opțional: software de birou NXPareto și imprimantă de etichete configurabilă din software.
