Pentru cine este recomandat circularul NPC330LE?
NPC330LE se adresează fabricilor de mobilă care doresc să automatizeze alimentarea prin masă lift și au nevoie de precizie industrială ±0,03 mm și trasabilitate digitală a pieselor tăiate către etapele următoare de producție.
Descriere generală

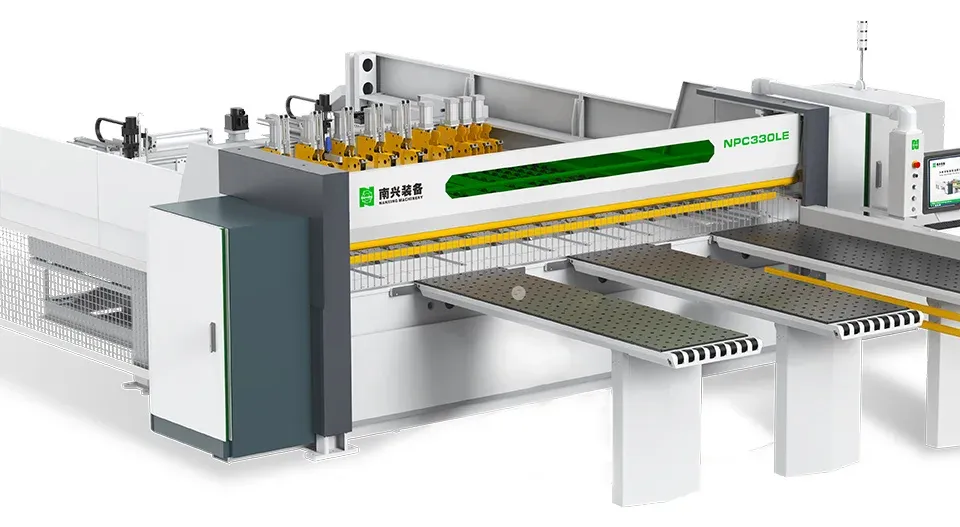

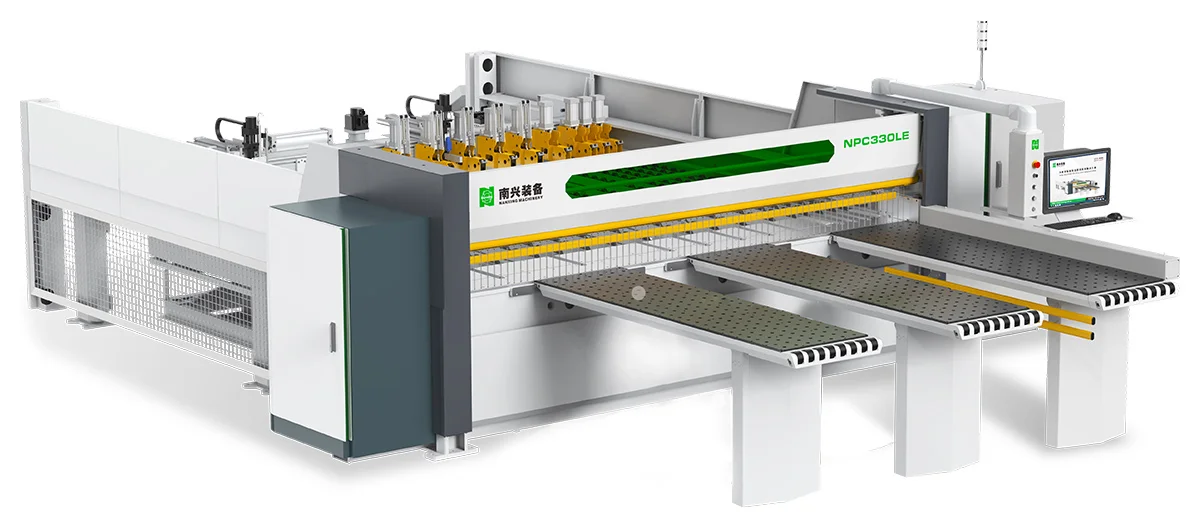

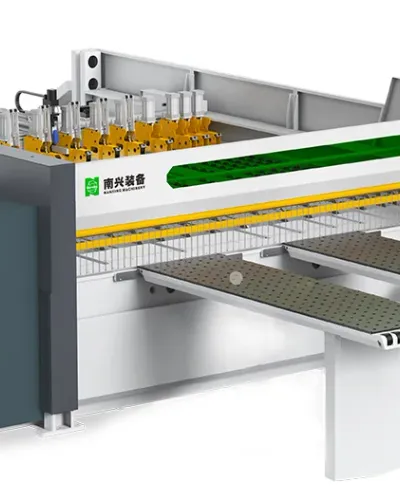

NPC330LE este un circular de tăiat în pachet cu încărcare spate și masă lift, proiectat pentru fabricile care trec de la debitarea manuală pe circulare cu masă mobilă la un flux automatizat. Gestionează pachete de panouri cu grosime de până la 120 mm, cu finisare a cantului pregătită direct pentru etapa de aplicare a cantului.
Grinda de presare se ajustează automat pe înălțime în funcție de pachetul de panouri, cu presiune uniformă pe toată suprafața, iar tija de control laterală permite pornirea procesului de tăiere fără deplasare la consola IPC.
Descriere tehnică
Batiul și controlul calității
- Corp heavy duty: sudat pe linie robotizată cu marcaje de sudură egal distanțate pe toată lungimea, pentru rezistență uniformă și vibrații reduse la debitarea pachetelor grele.
- Tratament termic: și de îmbătrânire prin vibrații, care elimină deformările în timp.
- Greutate totală: 6.500 kg (netă 6.900 kg).
- Asamblare și calitate: realizată de tehnicieni experimentați pe liniile Nanxing, verificată cu echipamente de măsurare avansate, livrată cu certificat de calitate CE.
Masa de tăiere și alimentarea cu pernă de aer

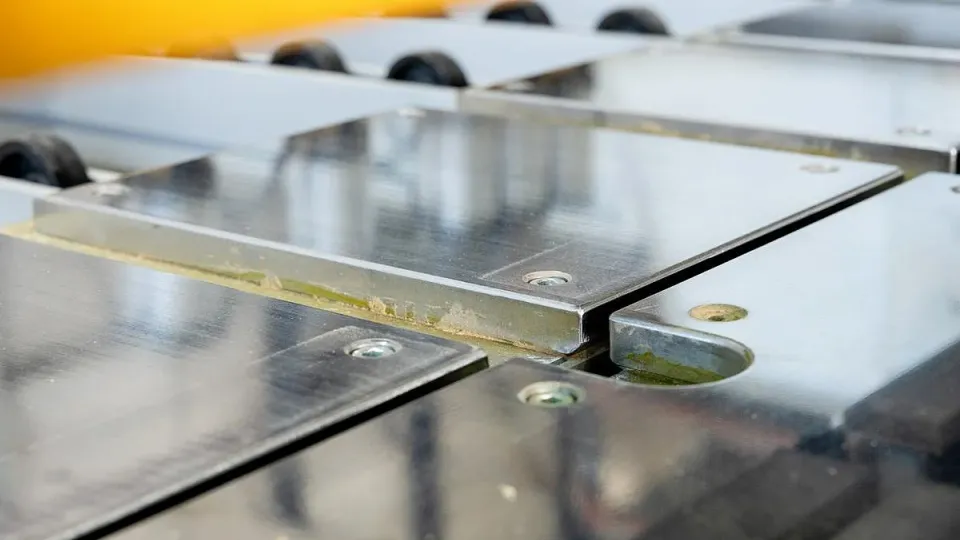

- Masa de tăiere: din plăci de oțel, rigiditate ridicată, precizie de până la ±0,03 mm.

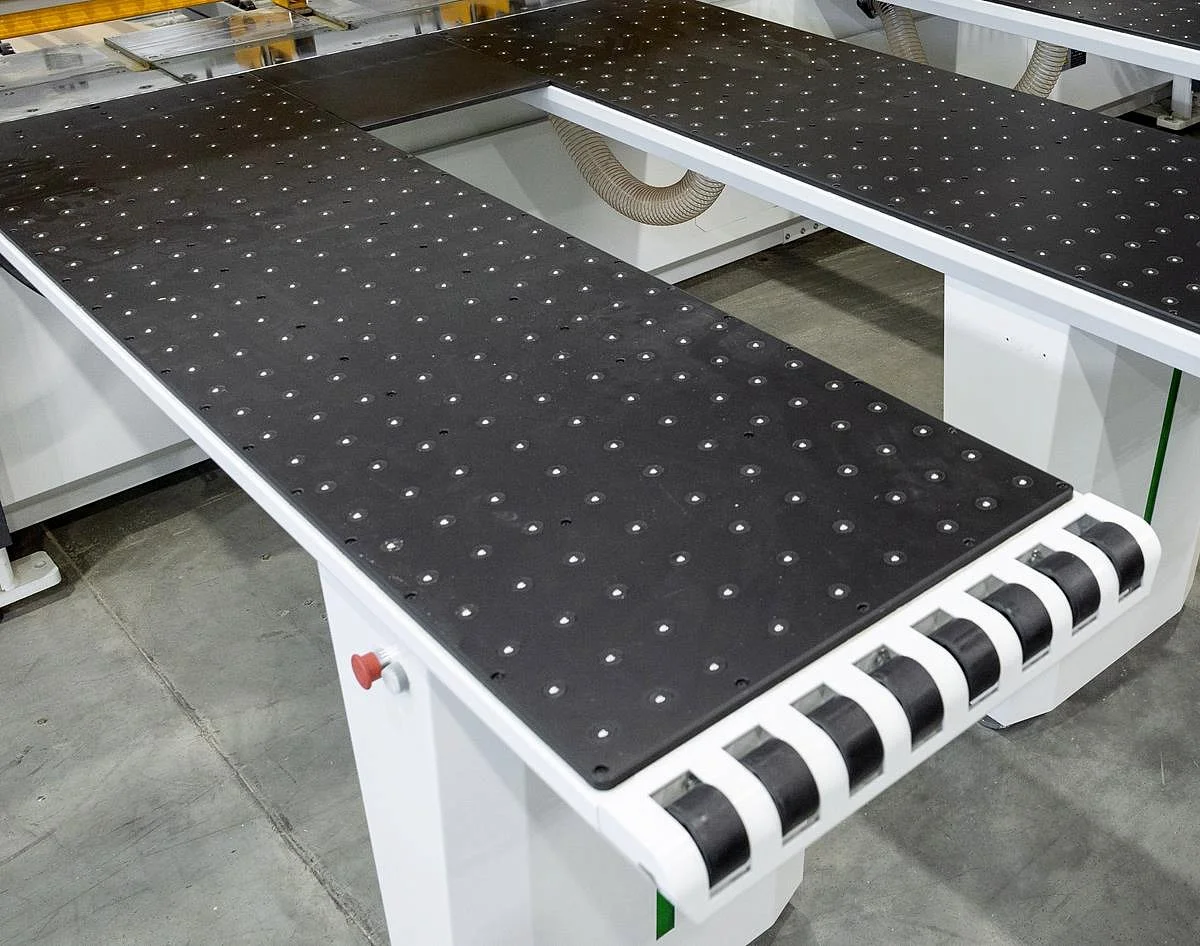

- Alimentare frontală: pe 3 mese cu pernă de aer (1 buc. 2.120×615 mm și 2 buc. 1.620×615 mm).
- Fiecare masă: tubulatură proprie, ventilator de 2,2 kW sub masă, debit total de 5,2 m³/min, pentru mișcare uniformă a panourilor și fără zgârieturi.
Alimentarea din spate prin masă lift

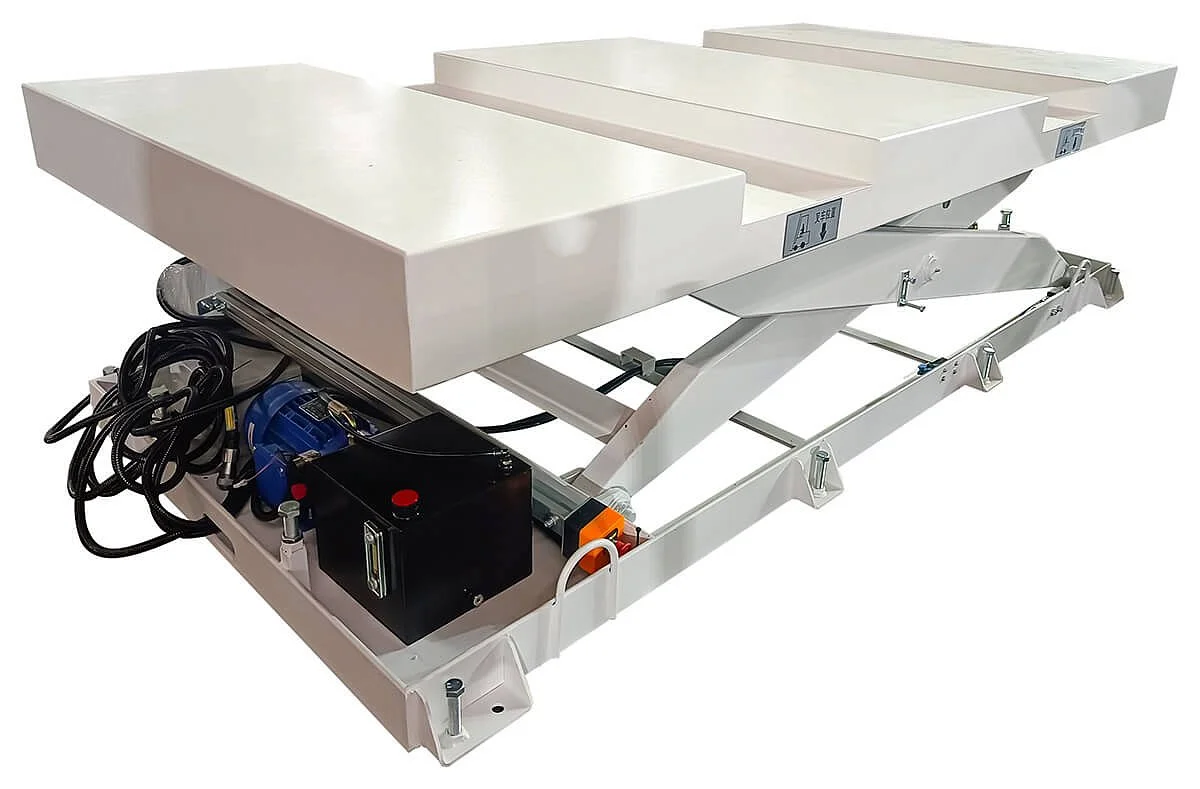

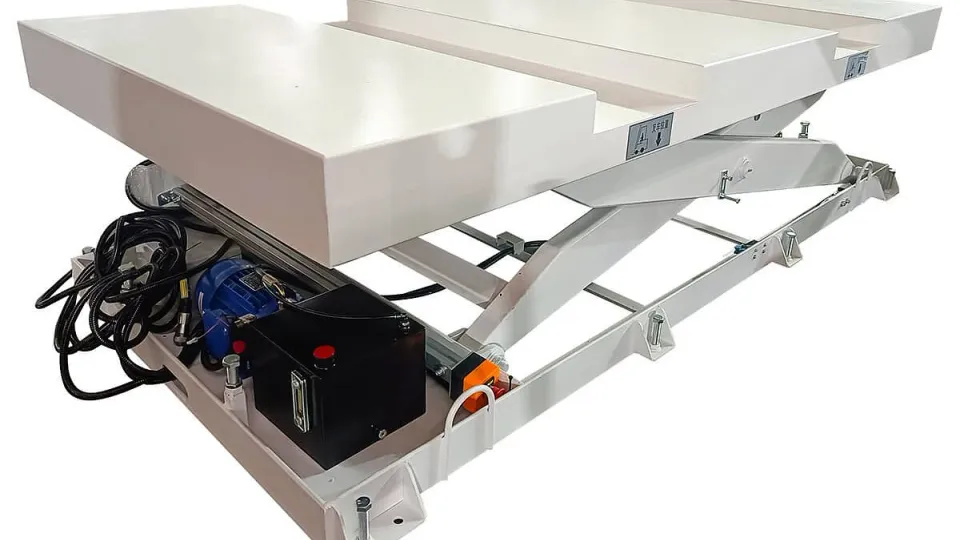

- Masa de ridicare: cu cablu metalic, alimentează pachetul din spate, cu patru unghiuri conectate simultan pentru o ridicare mai precisă și stabilă.
- Capacitate: panouri de până la 2.800×2.100 mm și înălțime de stivuire de 580 mm fără săpare.
- Beneficiu: economisește spațiu de hală și reduce necesarul de manipulare manuală.
Bara de presiune și sistemele de protecție
- Bară de presiune: se reglează automat în funcție de înălțimea totală a pachetului, scurtând cursa de lucru și distribuind presiunea uniform pentru a reduce ciobirea marginilor.
- Protecție mâini: dispozitiv care coboară înainte de tăiere și se ridică după, cu oprire de urgență la detectarea unui obstacol.
- Protecții suplimentare: protecție tip pianor împotriva prafului și așchiilor și dispozitiv anti-cădere care ferește căruciorul de piesele mici căzute.

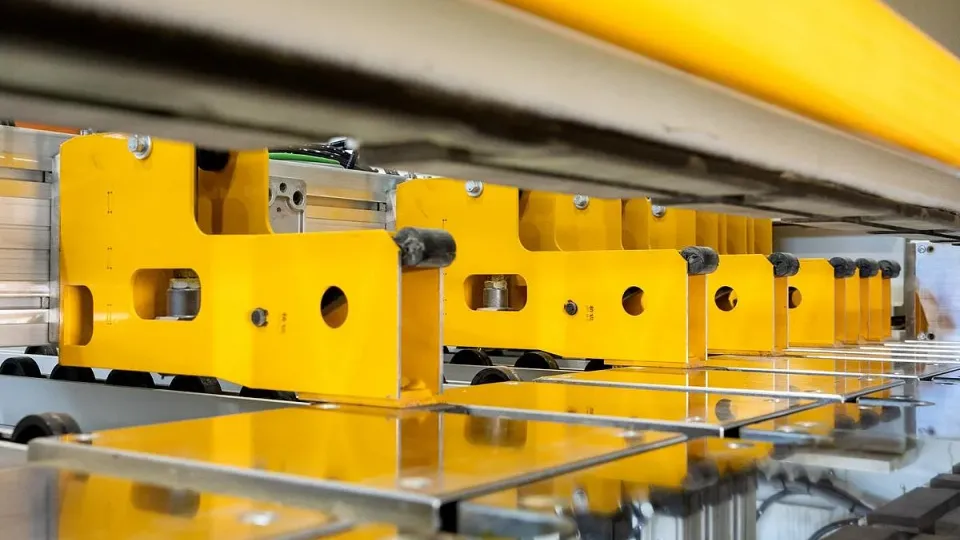

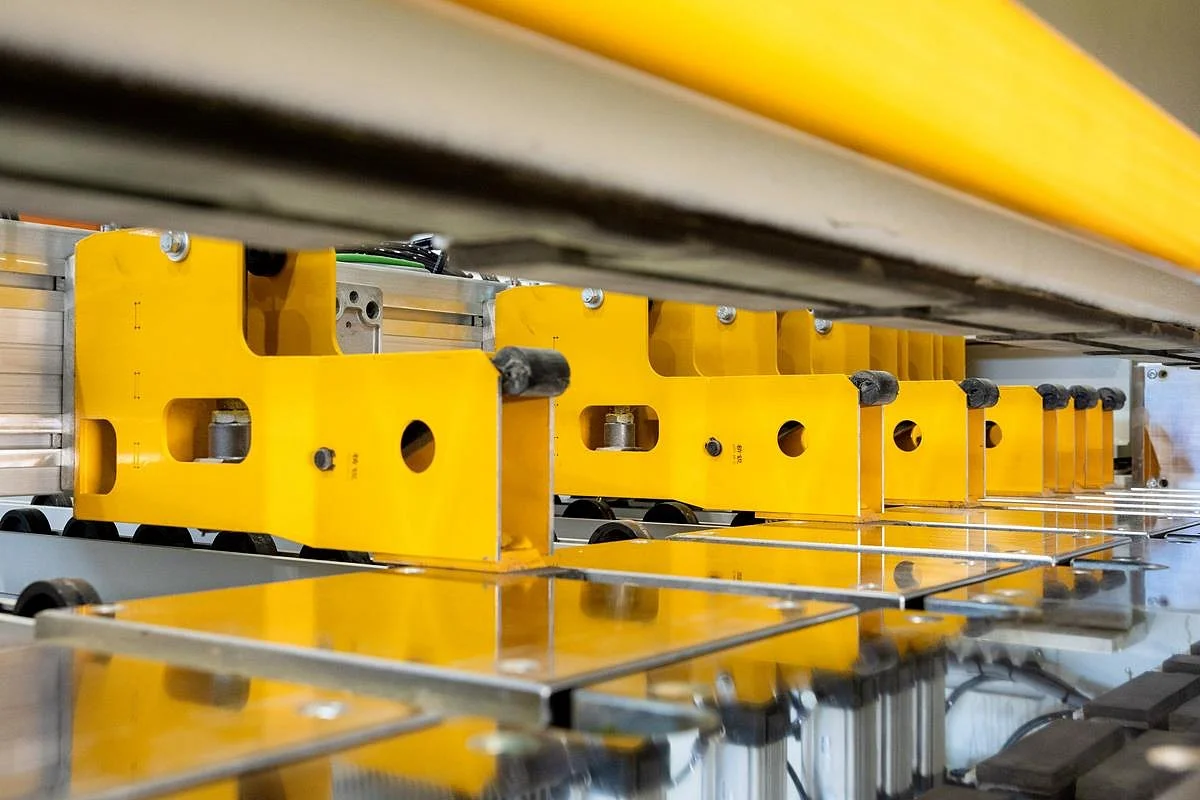

- Aliniere laterală: 10 clești de fixare pneumatici acționați de un servomotor de 2 kW pe cremalieră-pinion dublă, ghidează panoul — inclusiv piese subțiri sau moi — pentru o tăiere perfect perpendiculară.

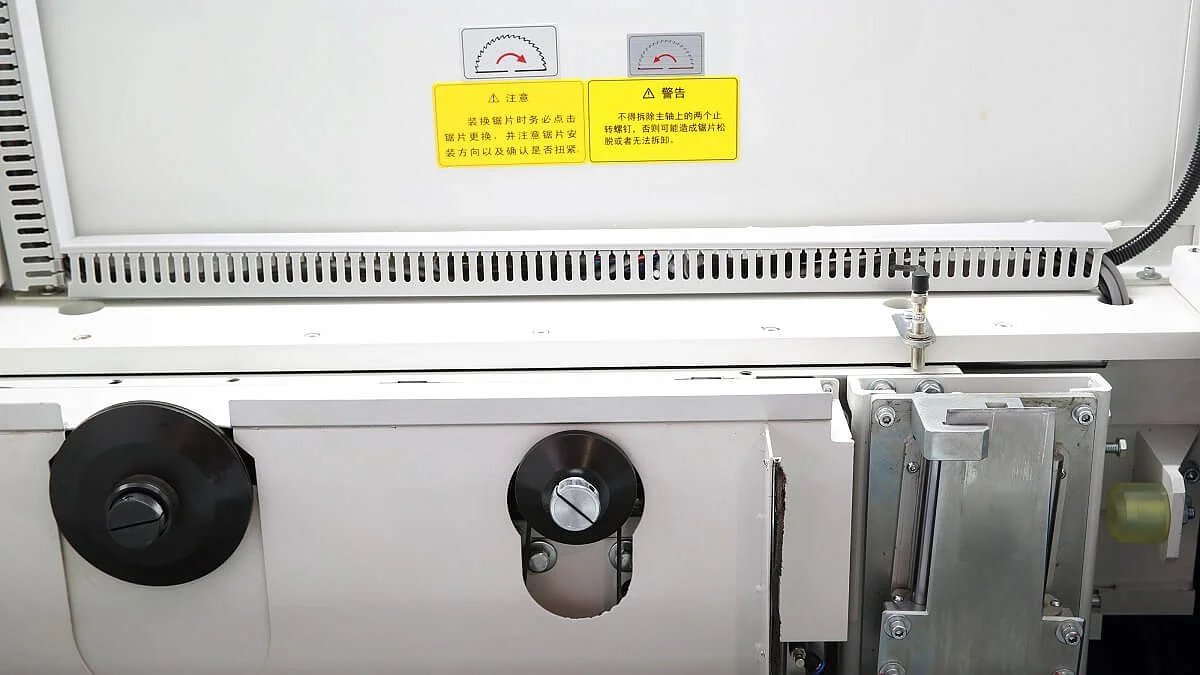

Căruciorul ferăstrăului
- Grupul de tăiere: acționat de un motor servo de 2 kW cu deplasare automată pe cremalieră și pinion, viteză de avans și de retur de până la 120 m/min.
- Pânza principală: motor 15 kW la 3.910 rpm, diametru Ø380 mm (max. Ø400 mm), ax Ø60 mm.
- Pânza incizoare: motor 2 kW la 4.300 rpm, Ø200 mm, ax Ø45 mm.
- Mișcări: independente de ridicare/coborâre, cu reglare automată în funcție de grosimea pachetului — grosime maximă de tăiere 90–120 mm.
Exhaustare, lubrifiere, control și software
- Exhaustare: colectoare de praf superior și inferior cu 4 guri (Φ150 mm ×2, Φ140 mm ×1, Φ76 mm ×1), debit de 28 m/min.
- Lubrifiere automată: menține funcționarea corectă a componentelor și reduce costurile de întreținere.

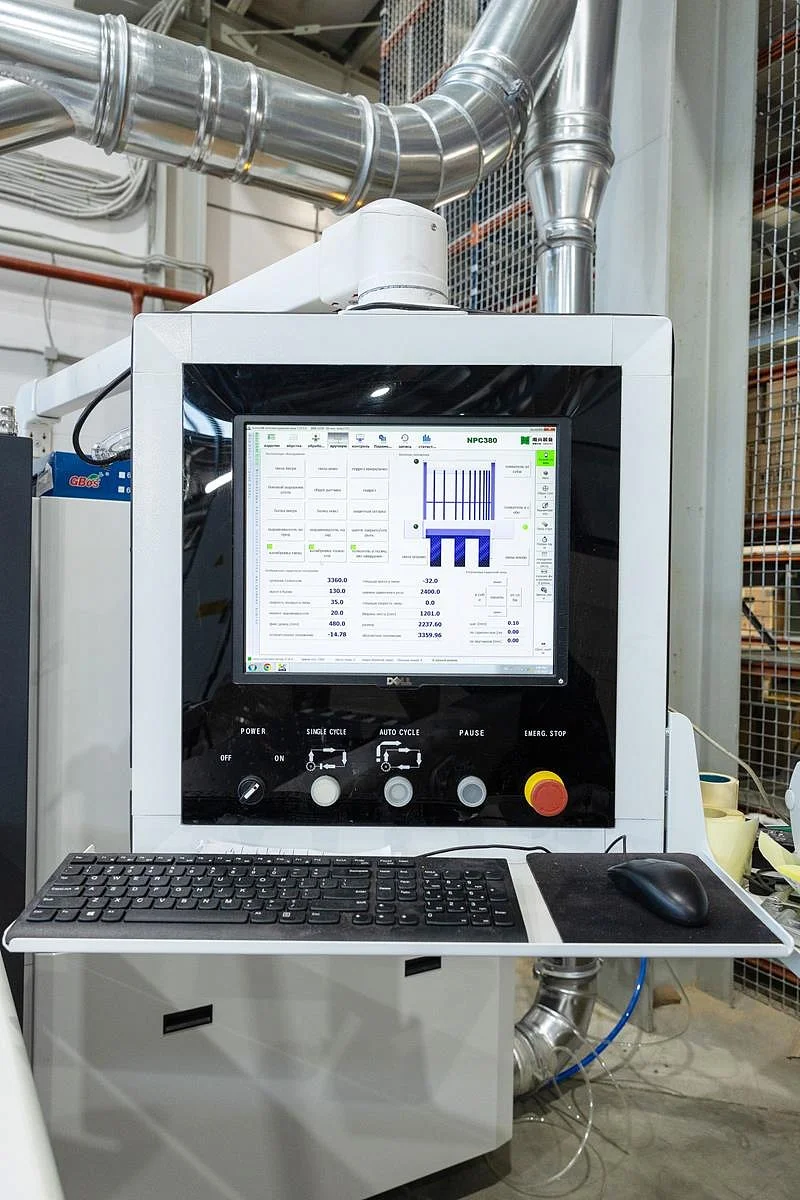

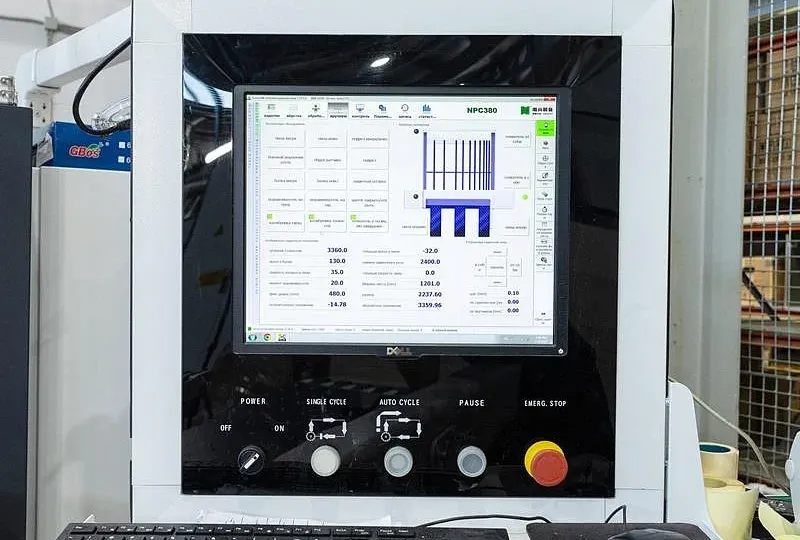

- Comandă: IPC cu procesor Intel i5, 8 GB memorie, ecran de 21,5″ și porturi USB, software Real PC cu simulare grafică a tiparului de tăiere, rapoarte detaliate, monitorizare I/O și tipărire de coduri de bare.
- Opțional: imprimantă de etichete și software de optimizare NXPareto pentru trasabilitate spre etapele următoare de producție.
