Pentru cine este recomandat ND712D?
ND712D se adresează producătorilor de mobilă cu volume medii și mari care operează fluxuri continue și au nevoie să crească capacitatea de găurire fără a suplimenta spațiul de hală, în special fabricilor care produc simultan corpuri de dimensiuni diferite (de exemplu carcase de dulapuri și panouri de uși) și nu pot tolera blocaje cauzate de comutarea între programe.
Descriere generală

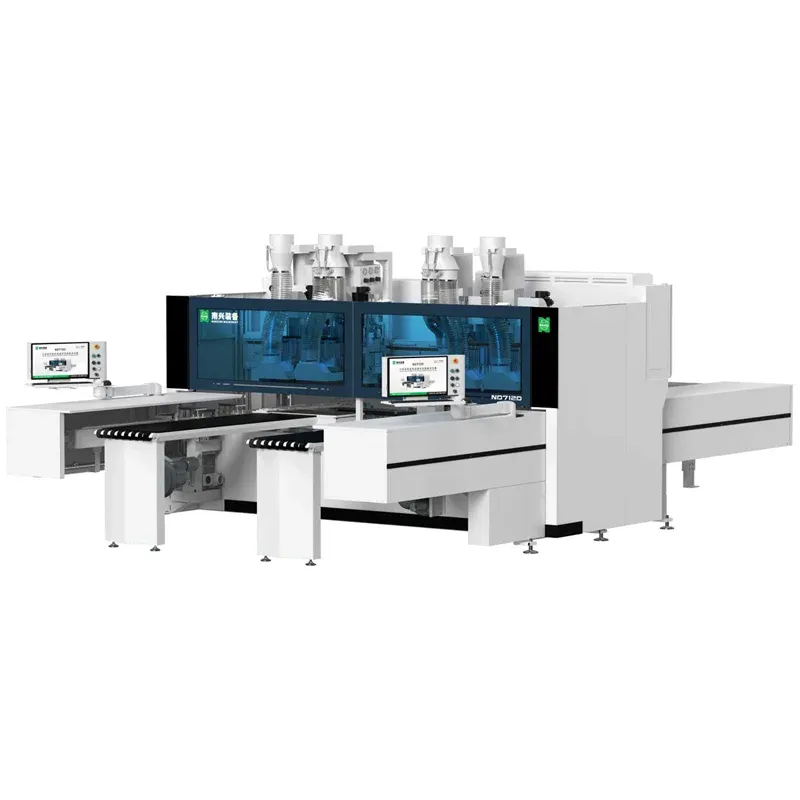

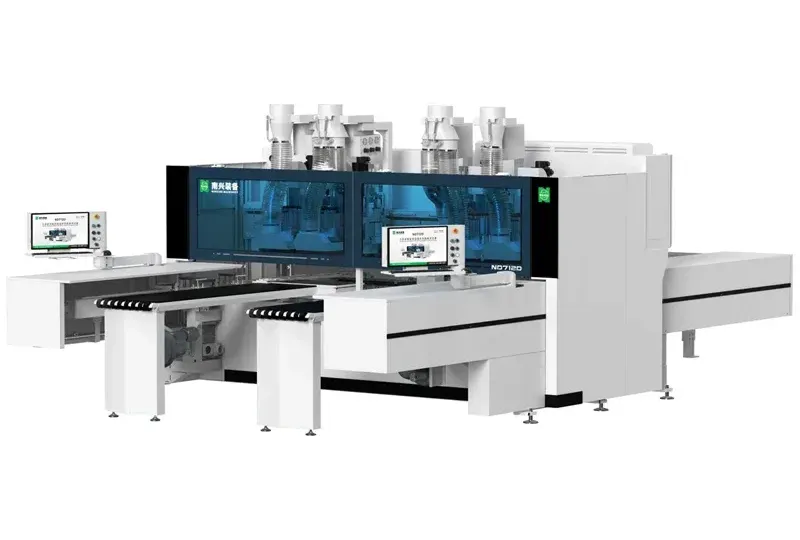

ND712D este un centru CNC de găurire pe 6 laturi conceput pentru producția industrială de mobilă din PAL și MDF, cu două stații de lucru complet independente de 1.200 mm și, respectiv, 650 mm într-un singur corp de mașină. Configurația permite prelucrarea simultană a două piese diferite, eliminând timpii morți ai soluțiilor cu stație unică și reducând amprenta de podea față de două echipamente separate.
Corpul integrat de rigiditate ridicată asigură stabilitate mecanică la viteze de avans de până la 135 m/min pe axa X, iar dispunerea blocurilor de găurire acoperă toate cele 6 fețe ale panoului într-un singur ciclu.
Descriere tehnică
Batiul și cele două stații de lucru
- Structură integrată: proiectată cu analiză cu elemente finite, din țevi dreptunghiulare și cadru monolitic.
- Tratament: de călire pentru eliminarea tensiunilor, îmbătrânire prin vibrații și sablare.
- Două stații de lucru: de 1.200 mm și 650 mm, complet independente, fiecare cu computer propriu și unitate de procesare dedicată.
- Fiabilitate: prelucrarea simultană a două panouri, fără ca o defecțiune pe o stație să afecteze cealaltă.
Blocuri de găurire și arbori principali
- Bloc de găurire: funcționează la maximum 5.000 rpm, cu pompă de stabilizare a presiunii.
- Partea superioară: 2+2 blocuri, fiecare cu 4 elemente la distanță de 64 mm (verticală) și 192 mm (orizontală).
- Burghie superioare: orizontal 6×4 pe axa X și 4×4 pe axa Y, vertical 19×4.
- Parametri găurire: diametru maxim Φ35 mm, distanță minimă între găuri 32 mm, tijă Φ10 mm, lungime burghiu 70 mm, motoare de 2,2 kW.
- Partea inferioară: 1+1 blocuri cu burghiu vertical 9×2, motor de 1,68 kW.
- 4 arbori principali: 2 mandrine ER25 de 5,5 kW la 18.000 rpm în partea superioară și 2 mandrine ISO30 de 3,5 kW la 18.000 rpm în partea inferioară.
Brațe de prindere, poziționare și alimentare
- Brațe de prindere: rigiditate ridicată, vibrații minime, 5,5 m lungime pe ambele părți.
- Cleme: duble, mișcate de servomotor pe cremalieră și pinion înclinate.
- Funcții suplimentare: suflare independentă a aerului și trei tije de poziționare încorporate.
- Detectare dimensiune panou: lungimea pe axa X la ambele stații (cu alarmă la eroare) și, la stația din stânga, lățimea cu compensare de date stânga-dreapta.
- Aliniere și alimentare: aliniere laterală automată și cilindru de poziționare, mese de alimentare și evacuare cu pernă de aer pe ambele stații, pentru deplasare fără zgârieturi.
Deplasarea pe axe și schimbarea sculelor
- Axele X și Y: angrenaj cu cremalieră și pinion de înaltă precizie.
- Axa Z: deplasare pe tijă cu șurub cu bile.
- Servomotoare pe axe: 0,75 kW pe X, 1,35 kW pe Y, 0,85 kW pe Z/W/V, 0,4 kW pe V2/împingător.
- Viteze maxime de deplasare: 135/135/75/30/30 m/min pe X/U/Y/Z/V.
- Schimbarea sculelor: rapidă, din exterior sau din mijlocul mașinii, prin uși pe ambele părți, cu burghie cu cap de instalare rapidă.
- Prelucrare minimă acceptată: 40×200 mm (30×200 mm fără canelare), cu suport pentru prelucrare în stivă cu poziția găurilor în oglindă.
Exhaustare, computer industrial și sistem de control
- Exhaustare: 4 colectoare, Φ200 mm × 4 la partea superioară și Φ125 mm × 2 la partea inferioară, viteză minimă 28 m/min.
- Computer industrial: independent pe fiecare stație, Windows 10, ecran tactil de 21,5″, CPU i5/12450H, 8 GB DDR4, SSD de 256 GB, 4 porturi USB, placă de rețea dublă.
- Sistem de control SYNTEC CNC: ridică eficiența de proces cu 20-25%.
- Cititoare de coduri de bare: 2 buc., preiau automat programul din formate deschise MPR, DXF, BAN, BPP, PDX, XML sau XXL.
