Pentru cine este recomandată NB9-SMART?
NB9-SMART se adresează fabricilor de mobilă cu producție de serie mare care au nevoie de viteză ridicată (până la 45 m/min), schimbare rapidă între două culori sau tipuri de bandă și adeziv, și control servo complet pentru repetabilitate în producție continuă.
Descriere generală

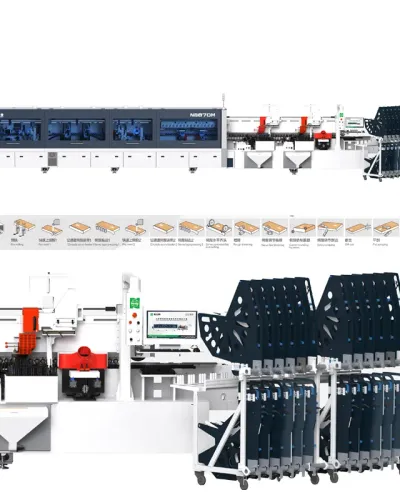

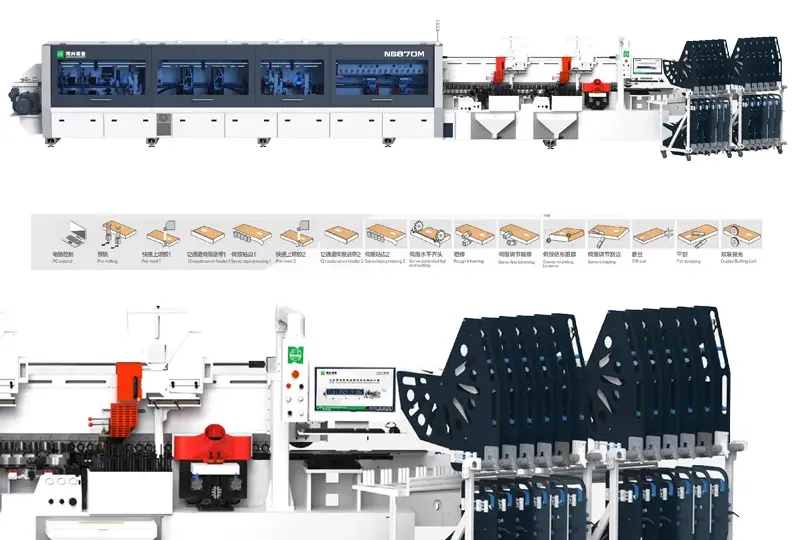

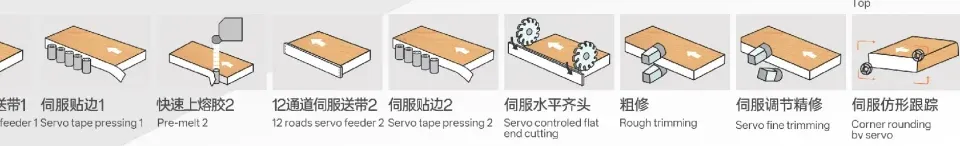

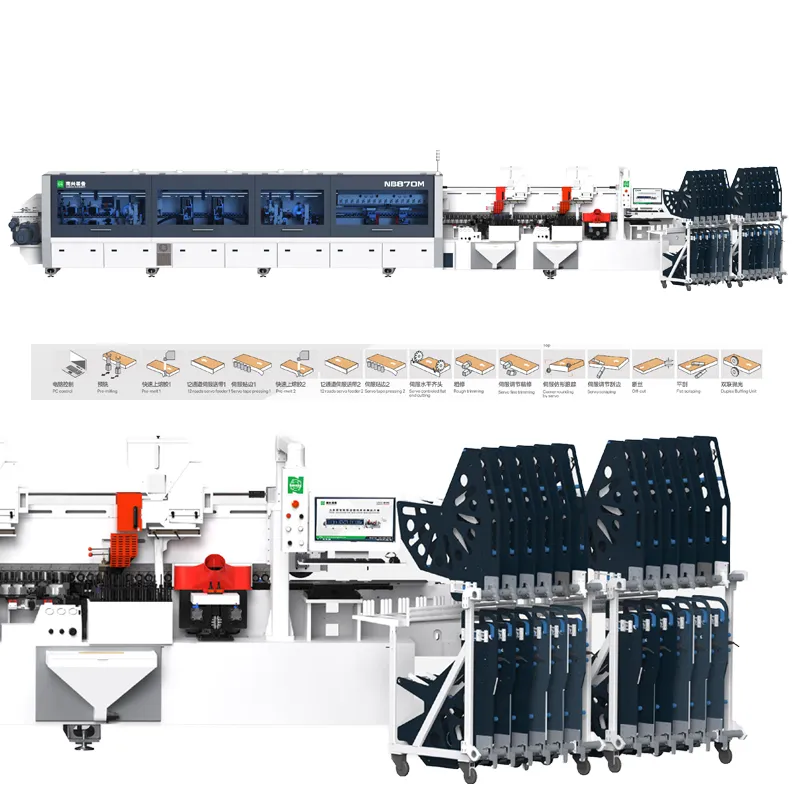

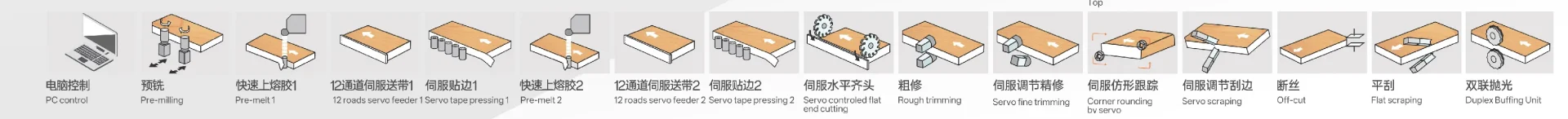

NB9-SMART (NB870M) este o mașină de aplicat cant robustă pentru prelucrarea intensivă a panourilor PAL/MDF, construită pe grinzi masive de oțel cu structură sudată integral și prelucrată CNC. Toate reglajele — ghidaj alimentare, presare, tăiere capete, tăiere fină, răzuire, rotunjire colțuri, canelare inferioară — sunt servo-acționate, oferind precizie, repetabilitate și timpi minimi de setare.
Mașina este echipată cu două sisteme complete de pretopire adeziv și două module de schimbare rapidă a benzilor (12+12 poziții), pentru un flux tehnologic optimizat pentru viteză mare, menținând calitate premium: 32 m/min cu rotunjire colțuri, respectiv 45 m/min în linie dreaptă.
Descriere tehnică
Structura, transportorul și presorul superior
- Cadru heavy-duty: cu șine de ghidare sudate integral, sudare robotizată, îmbătrânire naturală, recoacere și sablare pentru stabilitate pe termen lung.
- Prelucrare CNC de precizie: pe toate componentele structurale.
- Transportor cu lanț de rulare: special conceput pentru sarcini grele, motor Siemens cu pornire la frecvență variabilă și sistem de frânare.
- Suport întins cu role compacte: pentru piese mari.
- Presor superior: cu curele duble în formă de V pentru prindere ideală, grindă de presiune din oțel sudată integrat cu corpul mașinii pentru presiune uniformă fără deformare.
- Reglare a înălțimii: de un regulator electronic acționat de motor asincron controlat prin codificator, operabil de la PC.
- Ghidaj de aliniere a alimentării: coloane de susținere și role laterale de asistență, pentru stabilitate geometrică la viteze mari.
Pre-frezare, preîncălzire și adezivare
- Dispozitiv de pulverizare: aplică agent de eliberare pe suprafața piesei.
- Pre-frezare: cu freză diamantată de 35 mm înălțime (opțional 63 mm), acționată de 2 motoare de 3,7 kW la 200 Hz și 12.000 rpm.
- 2 seturi de preîncălzire: topesc optim adezivul de pe muchia piesei, utile mai ales în zone umede sau reci.
- 2 seturi de lipire cu pretopire: cu rezervor superior de volum optim și vas mic inferior care menține adezivul proaspăt.
- Senzor de nivel: demontare cu un singur șurub, rolă de lipire de 60 mm înălțime și 50 mm diametru.
- Scaun glisant: pentru dispozitiv PUR opțional, cu control separat al temperaturii.
- Alimentare automată: din 2 rezervoare de 25 kg fiecare.
Alimentarea benzii de cant
- Alimentator de bandă cu servomotor: precizie ridicată de tăiere, economii prin lungime mai scurtă a benzii la capete, detector de bandă standard.
- 2 seturi de sisteme de schimbare a 12 benzi (12+12 poziții): trec automat la următoarea poziție dacă banda lipsește, pentru funcționare neîntreruptă.
- Dispozitiv de pre-tragere: asigură alimentarea la timp chiar la viteză mare.
- Presarea benzii: prin 2 seturi de role cu reglare servo — rolă de pre-presare de 100 mm plus 4 role posterioare.
- Supapă de reglare a presiunii: între 1,5 și 2,5 bar, cu răzuitoare pe cele 2 role frontale pentru surplusul de adeziv.
Tăiere capete, refilare și rotunjire colțuri
- Tăiere la capăt plat, servo-acționată: urmărește precis capătul panoului cu câte o lamă pentru fiecare capăt, pe rulment liniar și lanț de cablu de marcă.
- Tăiere brută: cu 2 motoare de 0,75 kW la 200 Hz și 12.000 rpm, cu freze pe ghidaje rigide din oțel.
- Tăiere fină cu reglare servo: 2 motoare de 0,5 kW fiecare, 200 Hz, 12.000 rpm, cu comutare rapidă între lame pagoda multi-margine R1.0, R1.5 și R2.
- Răzuire cu reglare servo: se adaptează rapid la grosimea benzii.
- Rotunjirea colțurilor cu reglare servo: motoare de 0,5+0,5 kW, 12.000 rpm, sculă R1,5, prindere HSK32.
- Viteză maximă de 32 m/min: cu schimbare rapidă și pneumatică a sculei.
Finisare, exhaustare și siguranță
- Dispozitiv de tăiere: elimină firele de mătase ale benzii, prevenind probleme la răzuire și lustruire.
- Răzuire pneumatică plană: și pulverizarea agentului de curățare finalizează pregătirea suprafeței.
- 2 seturi de lustruire oscilantă: motoare de 0,37 kW × 2, acționate de dinam de curent continuu, cu structură de eliberare rapidă a discului.
- Tratare separată a celor 2 culori de adeziv: prevenind uzura prematură.
- Colectarea prafului: prin 8 hote de aspirare independente φ125 mm.
- Uși de acoperire: cu spumă izolatoare fonică și dispozitive de siguranță complete — protecție la alimentare, detectare grosime și interval de alimentare, buton E-STOP.
Control PC și echipament electric
- Control PC: comută automat benzile de margine, recipientele de adeziv, tăierea fină și răzuirea, opțional prin scanare de coduri.
- Interfață multilingvă: engleză, chineză simplificată și tradițională.
- Funcție de rețete/formule: și control independent al fiecărei componente (ridicare/coborâre bară de presiune, schimbare bandă, distanță mașină dintr-un singur buton).
- Rapoarte zilnice de producție: cu statistici despre capacitate, consum de consumabile și eficiență.
- Sistem de alarmă: care facilitează depanarea rapidă.
- Echipament electric: la 3-380 V / 50 Hz, cu PLC, convertizor de frecvență cu frânare a motorului și protector de secvență de fază.
