Pentru cine este recomandată NB650NF?
NB650NF se adresează producătorilor de mobilă cu producție mixtă, unde alături de corpurile standard apar frecvent rame, traverse sau sertare cu lățime redusă (de la 35 mm), precum și producătorilor de mobilă la comandă care au nevoie de flexibilitate în setarea rapidă a parametrilor prin ecranul tactil.
Descriere generală

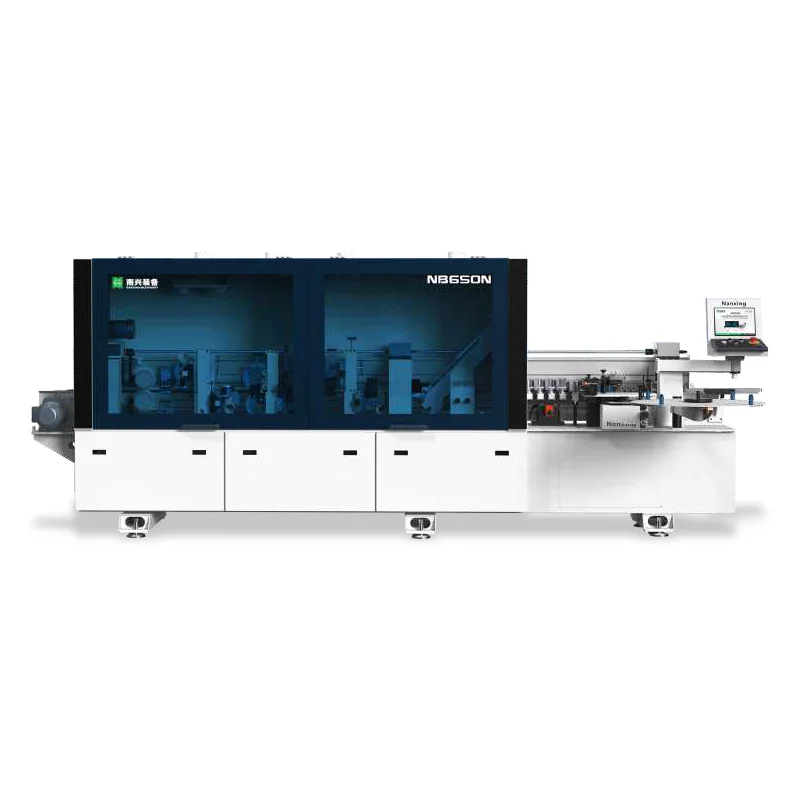

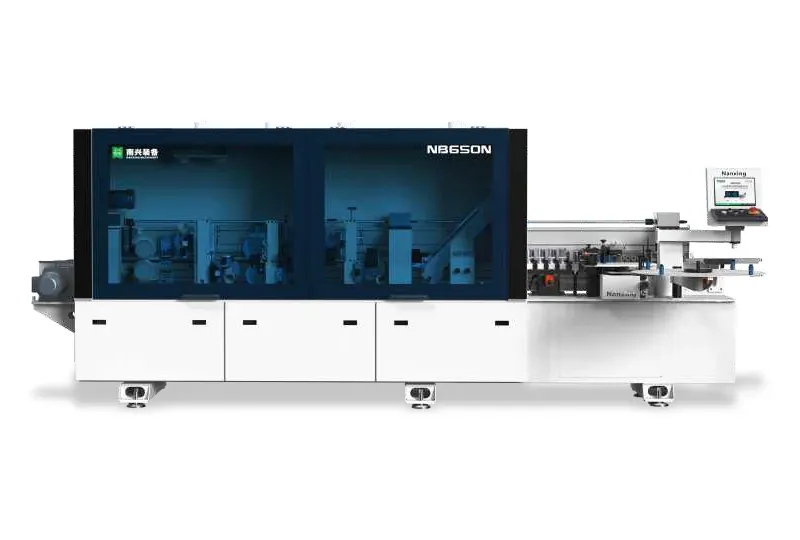

NB650NF este o mașină de aplicat cant dedicată pieselor înguste, cu lățime minimă de piesă de 35 mm, susținută de role compacte de presare față și mijloc. Structura robustă din plăci groase de oțel, tratată termic și anti-vibrații, oferă stabilitate în procesarea pieselor mici, unde o mașină convențională nu ar putea menține precizia.
Viteza de alimentare reglabilă (18/22/26 m/min) și grupurile complete de pre-frezare, adezivare, tăiere, refilare și lustruire acoperă întregul ciclu de aplicare a cantului pentru rame, traverse și sertare cu dimensiuni reduse.
Descriere tehnică
Batiul mașinii și transportorul
- Batiu heavy-duty: sudat din plăci groase de oțel tăiate cu laser, prelucrat pe mașină CNC avansată.
- Tratament termic și antivibrație: pentru o durată de viață completă fără deformări.

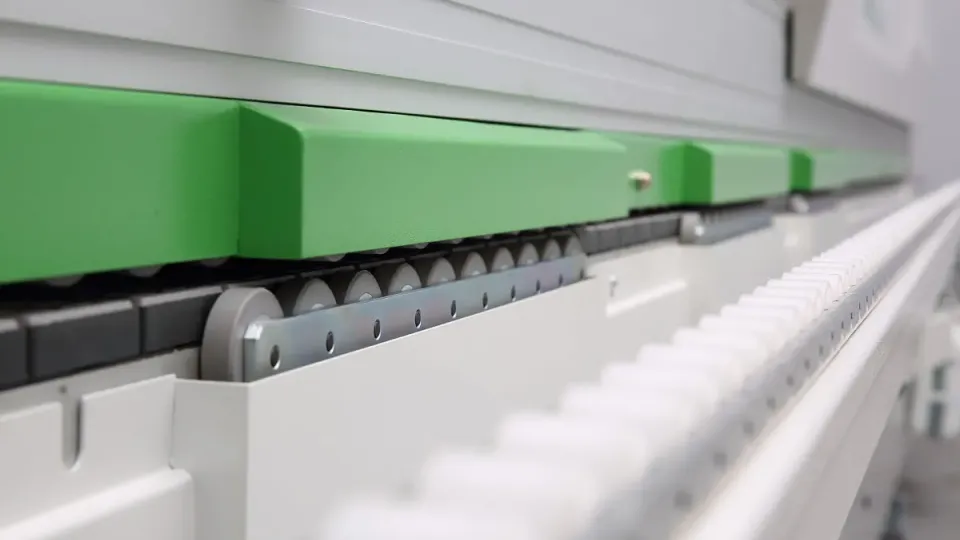

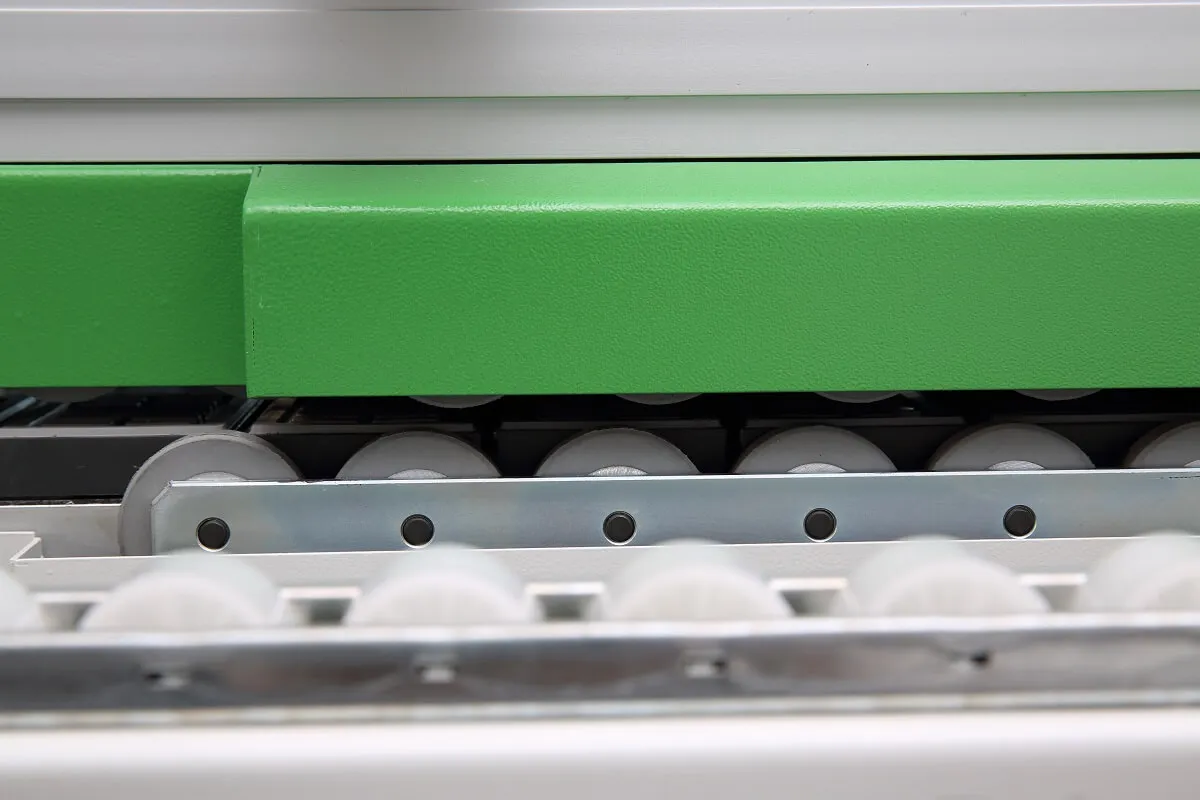

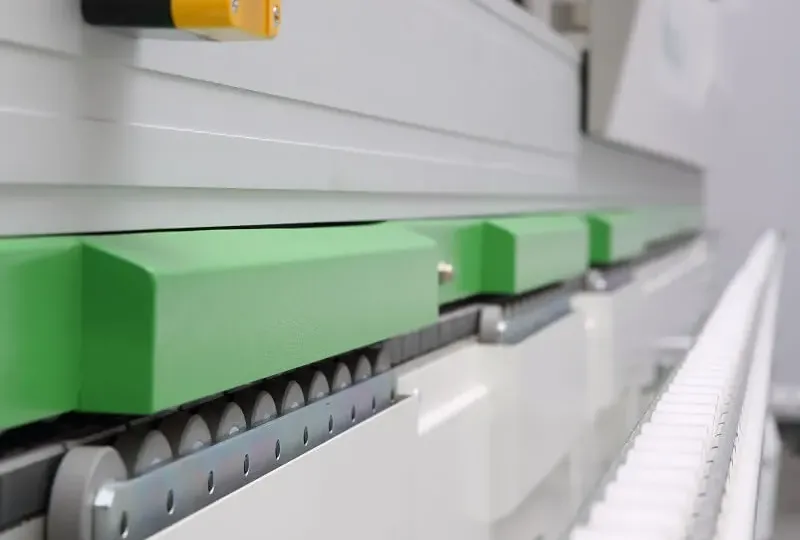

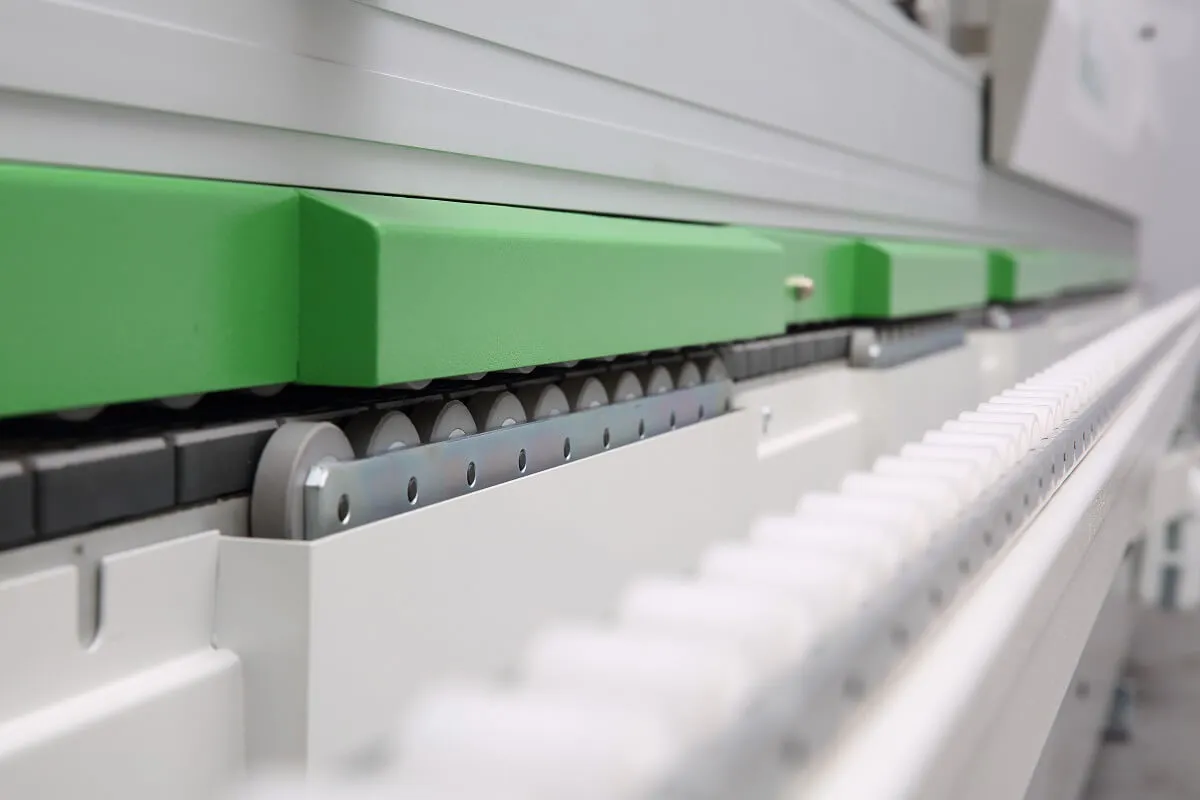

- Transportor de panouri: șină de ghidaj semicirculară lungă, tratată termic, lățime maximă de extindere de 600 mm.
- Reglaj servo: al poziției.

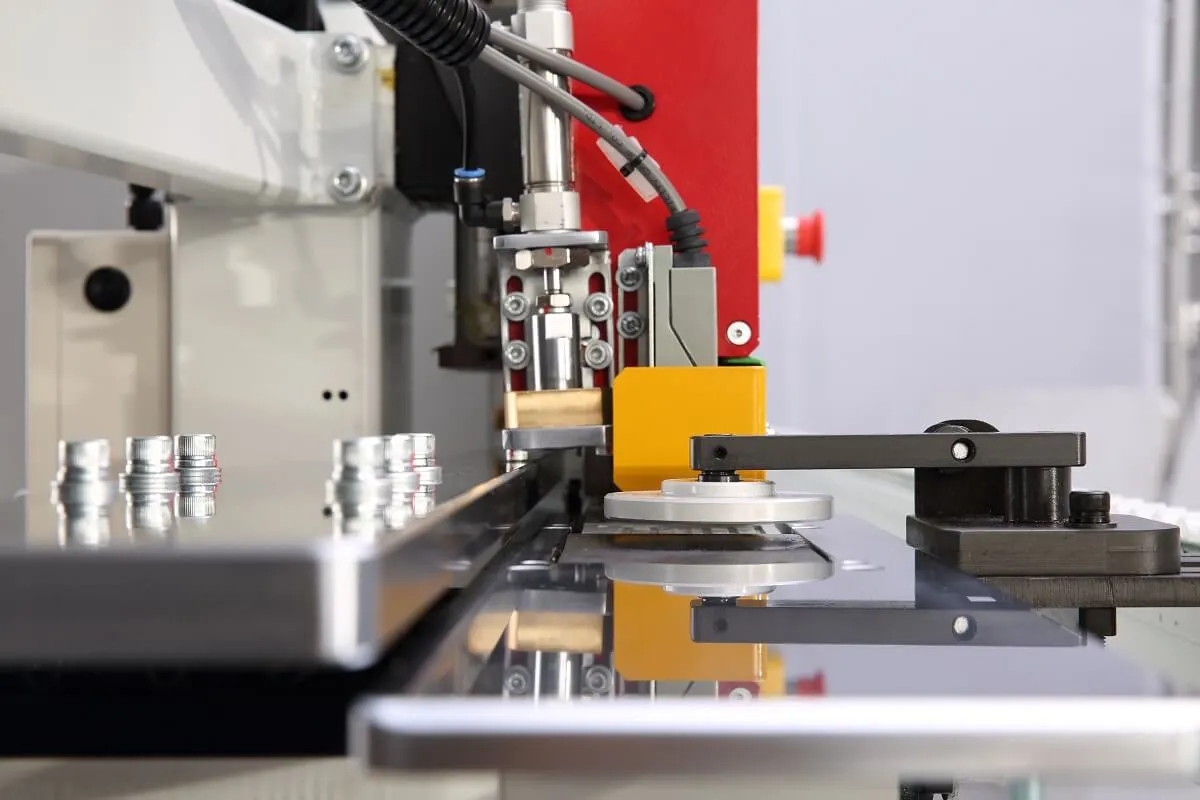

Bara de presare și pachetul pentru piese înguste
- Bara superioară de presare: din aluminiu, rigiditate excelentă și înălțime ajustată automat prin ecranul tactil.

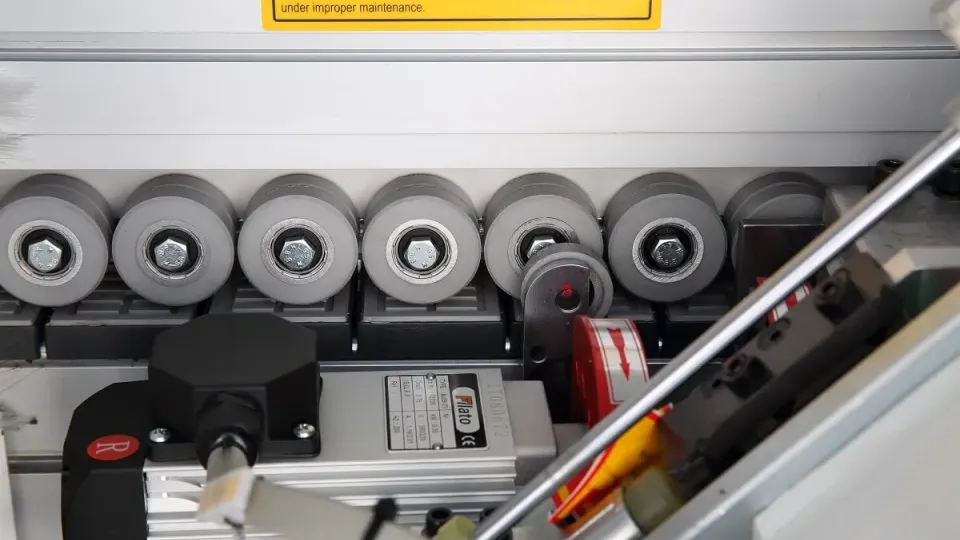

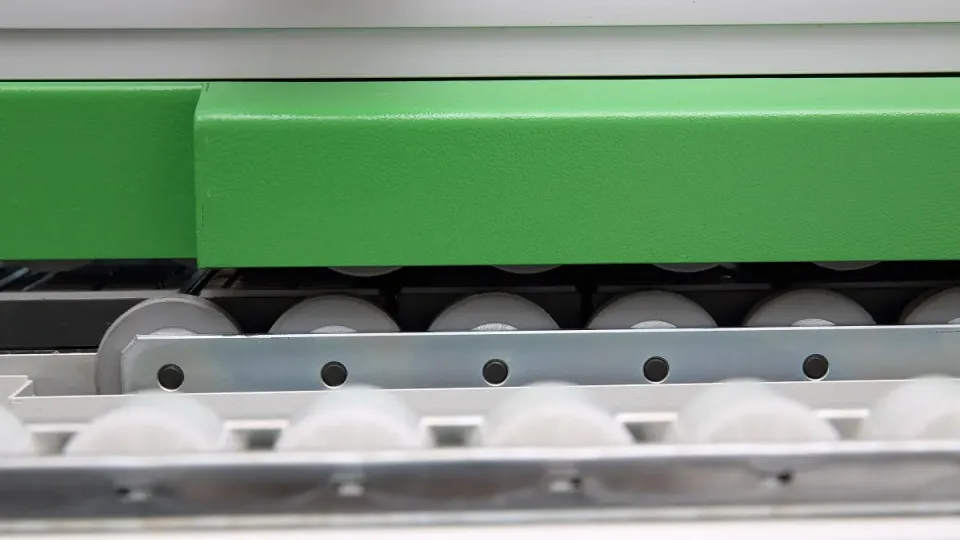

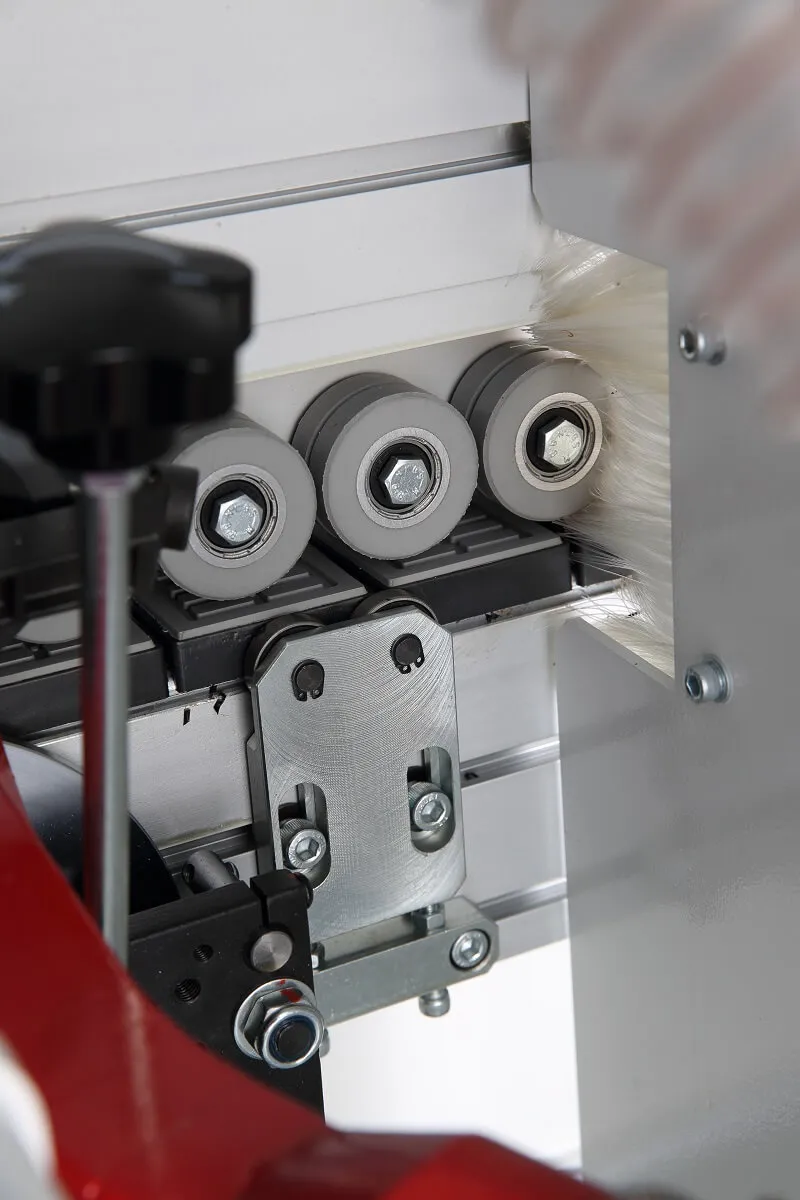

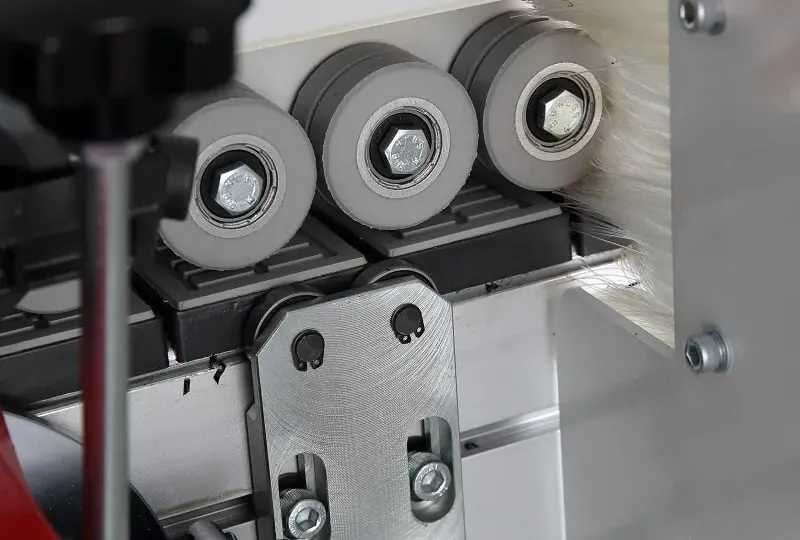

- Role de cauciuc: dispuse compact; unitățile principale de prelucrare (pre-frezare, țicling, răzuire) au role suplimentare montate în exterior.
- Rolă de pre-presare de 100 mm: lucrează împreună cu patru role posterioare (primele două cu raclete).
- Role auxiliare: din față și din mijloc, coboară limita de lățime a piesei până la 35-60 mm.
Pulverizare, pre-frezare și bandă de cant

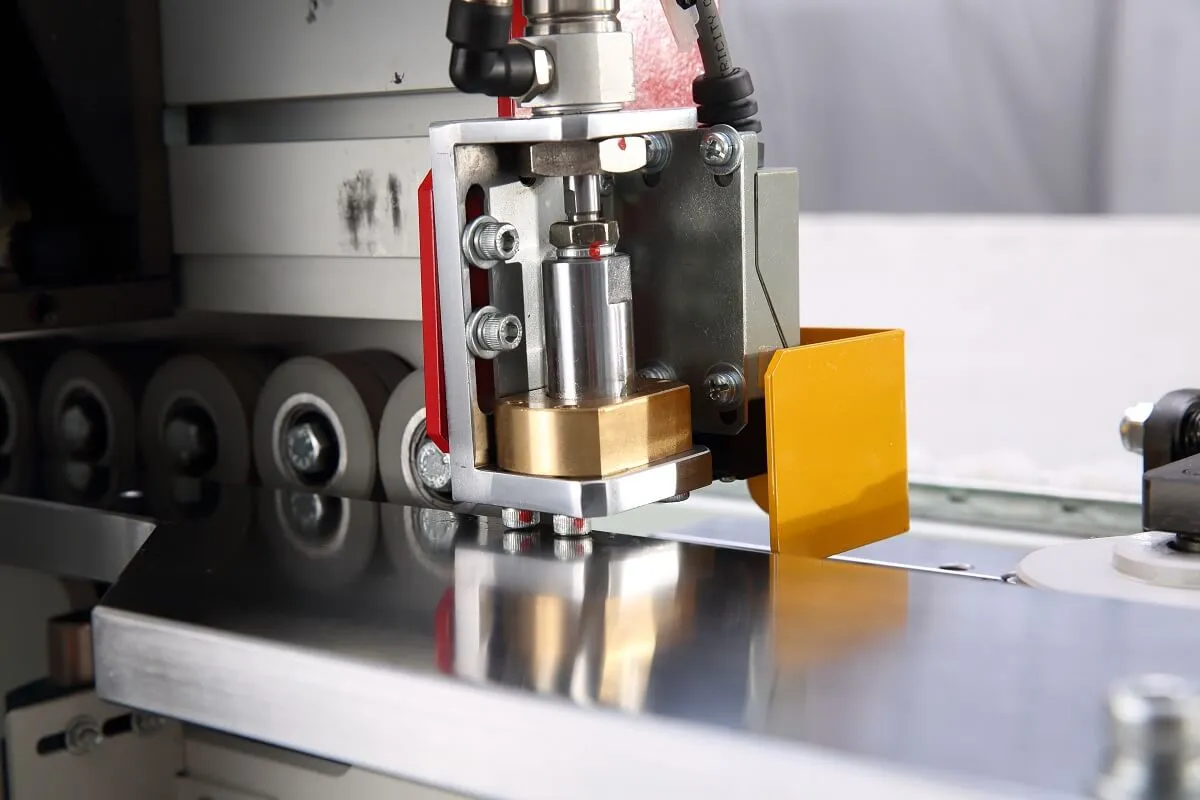

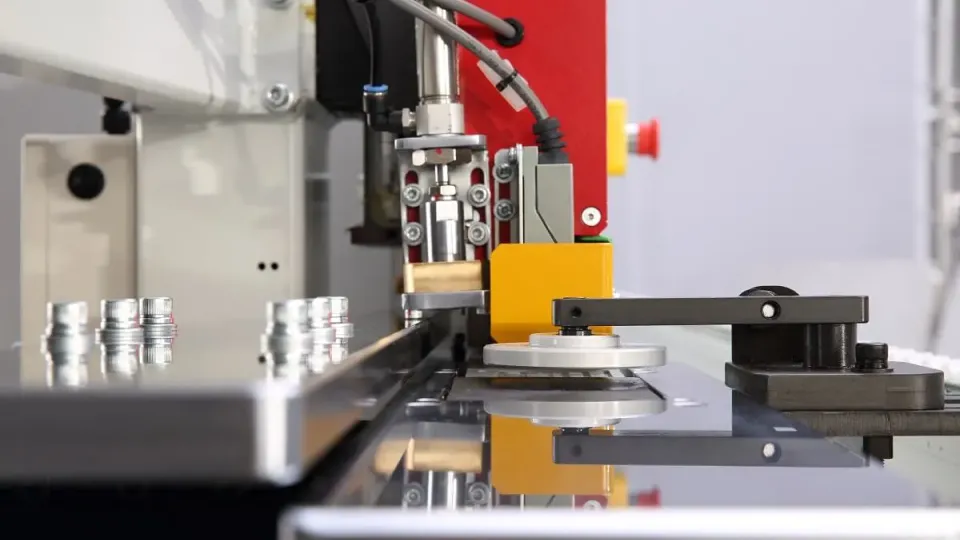

- Unitate de pulverizare: a agentului de separare, plasată înaintea pre-frezării, cu 2 duze pentru aplicare deasupra și dedesubtul piesei.
- Motorul transportorului: pornit la frecvență variabilă, cu sistem de frânare.
- Grup de pre-frezare: 2 freze diamantate de 43 mm înălțime, acționate pneumatic de 2 motoare de 3,7 kW la 12.000 rpm (200 Hz).
- Suport pentru banda de cant: la înălțime potrivită, semnalează prin alarmă terminarea benzii.
- Tăierea benzii: ghilotină acționată pneumatic, cu comutator electric, pentru role și baghete.

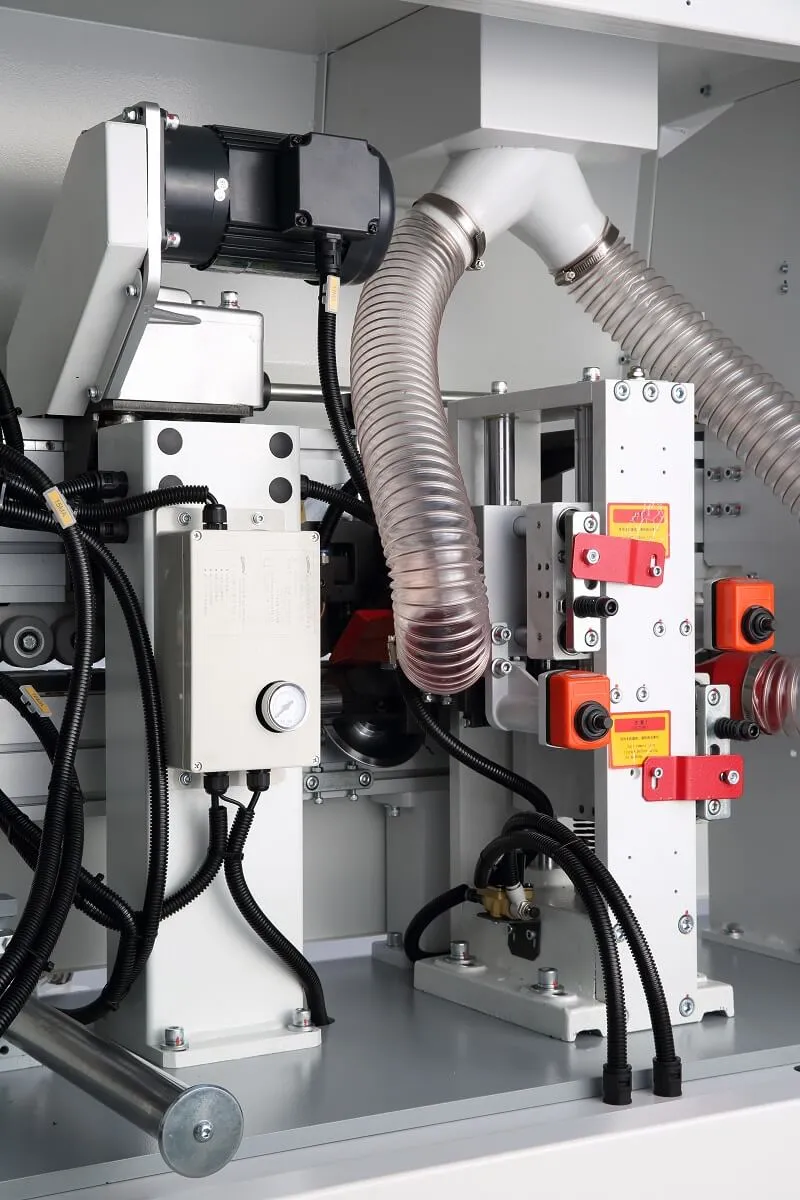

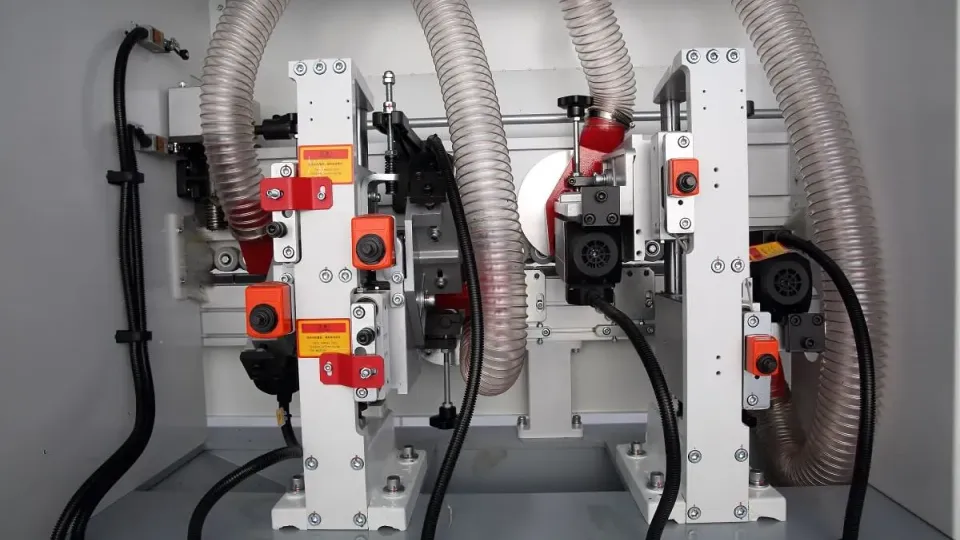

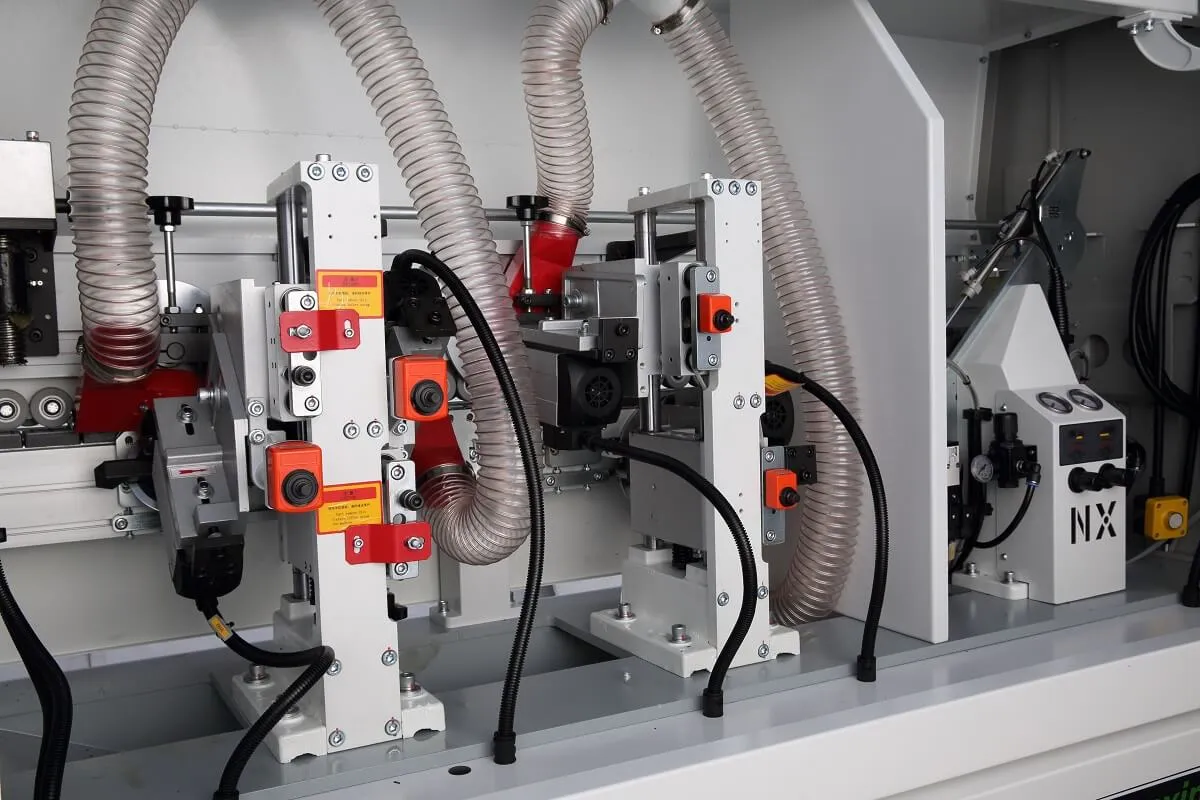

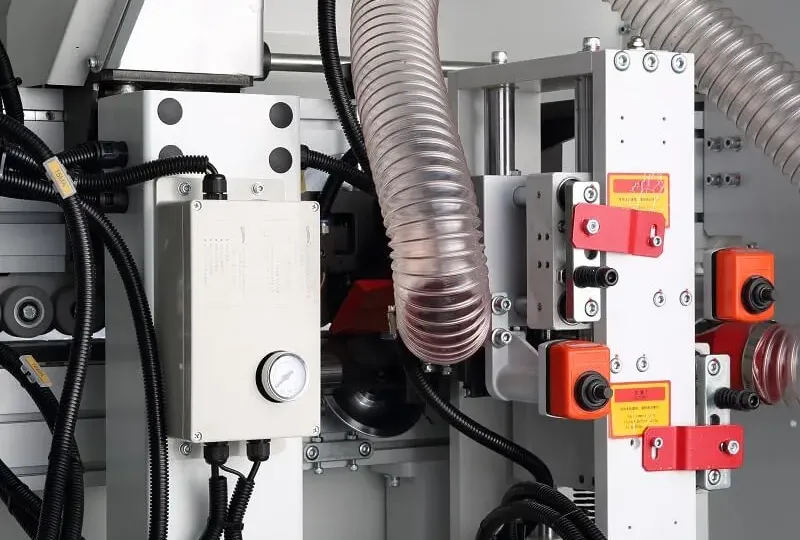

Tăiere la capete, refilare și finisare

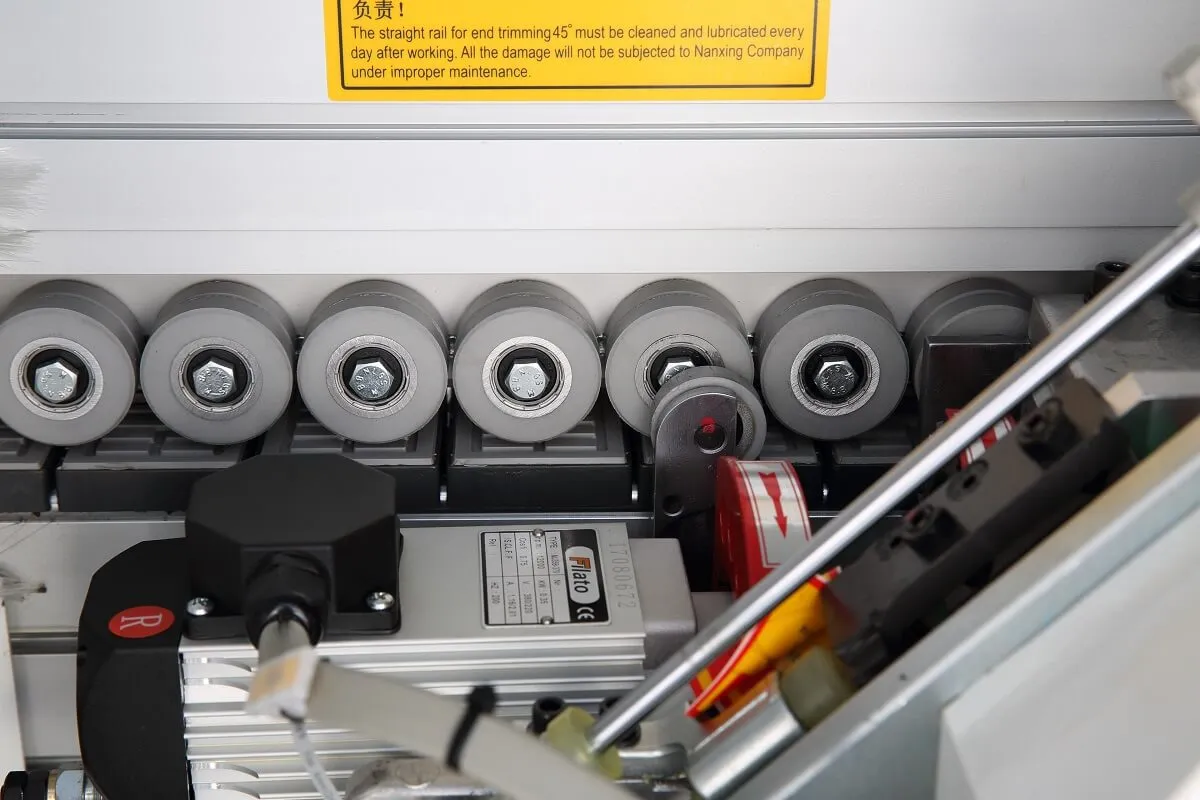

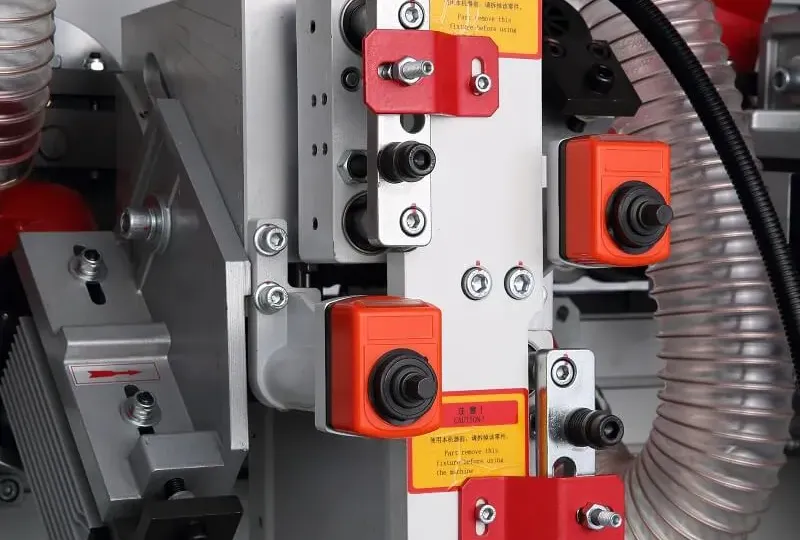

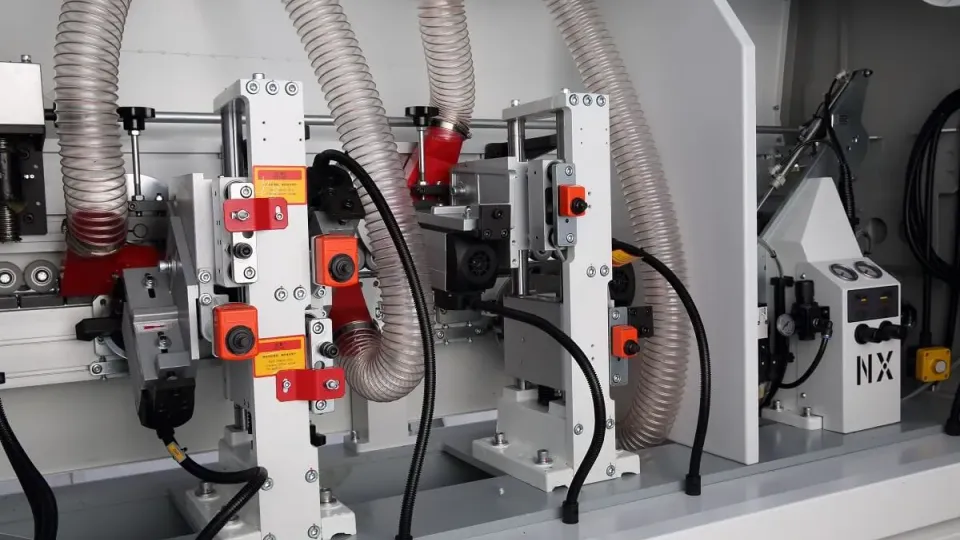

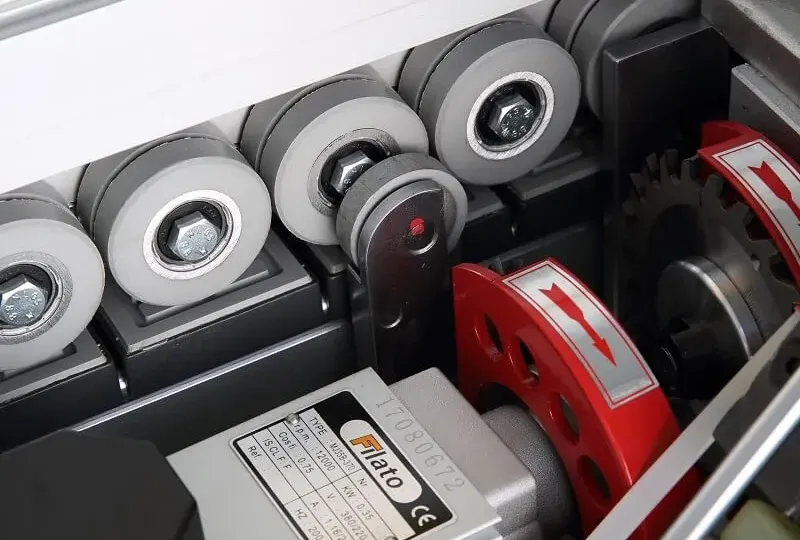

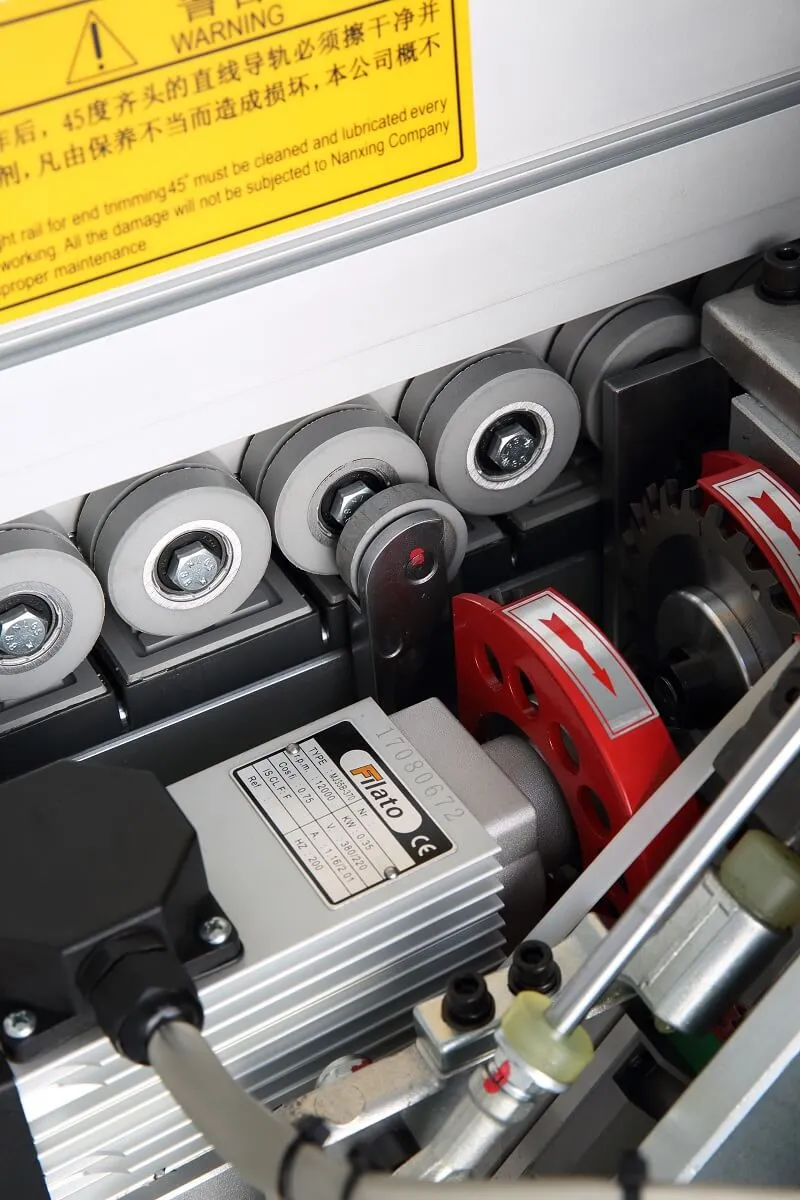

- Grup de tăiere la capete: ghidaj liniar la 45°, 2 motoare de 0,35 kW la 12.000 rpm (200 Hz), 2 pânze independente φ104×3×30T×22AB, cu exhaustare proprie.

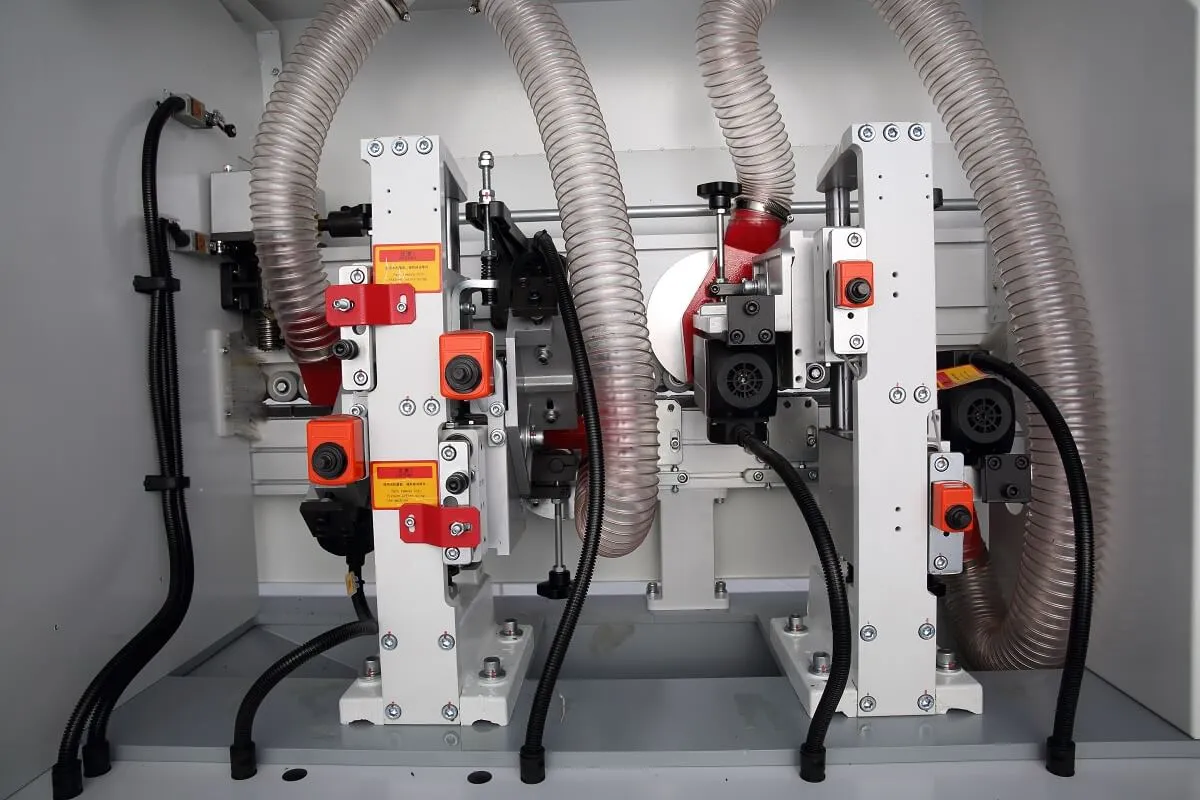

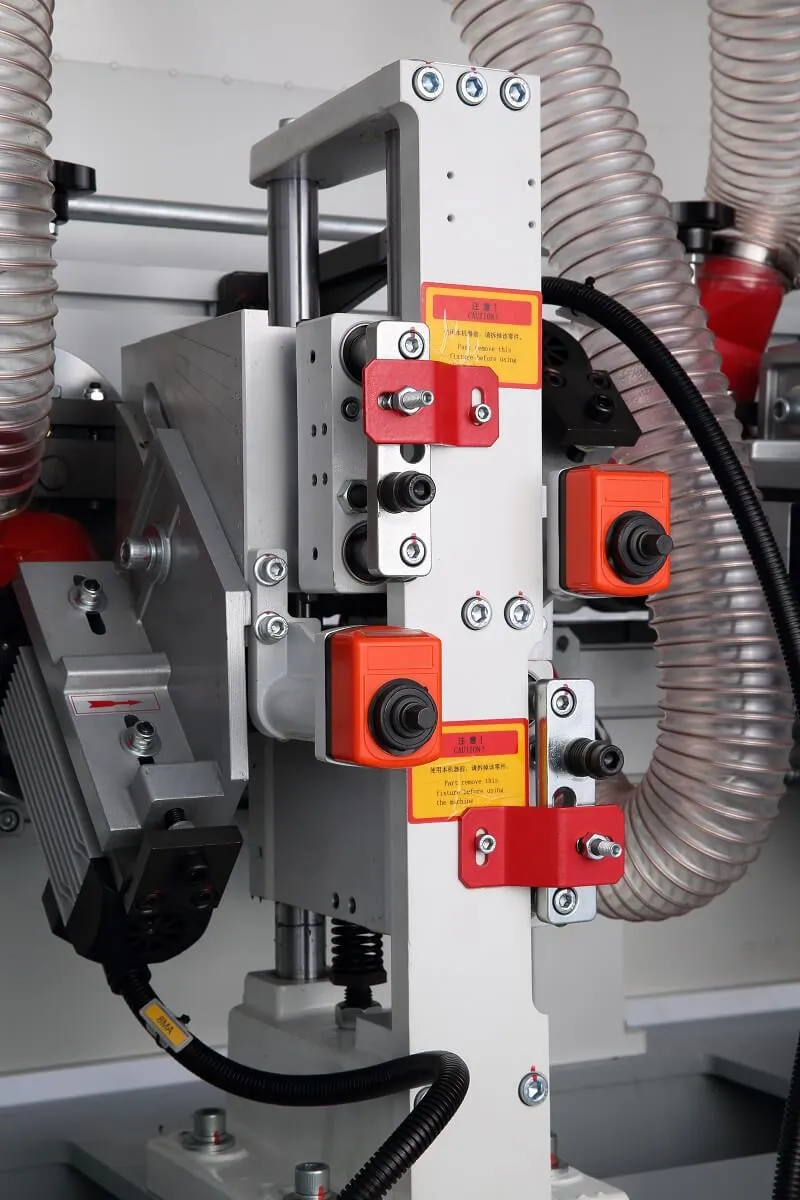

- Refilare: 2 motoare de 0,75 kW la 12.000 rpm per set, sculă 56×20×H14×4Z.

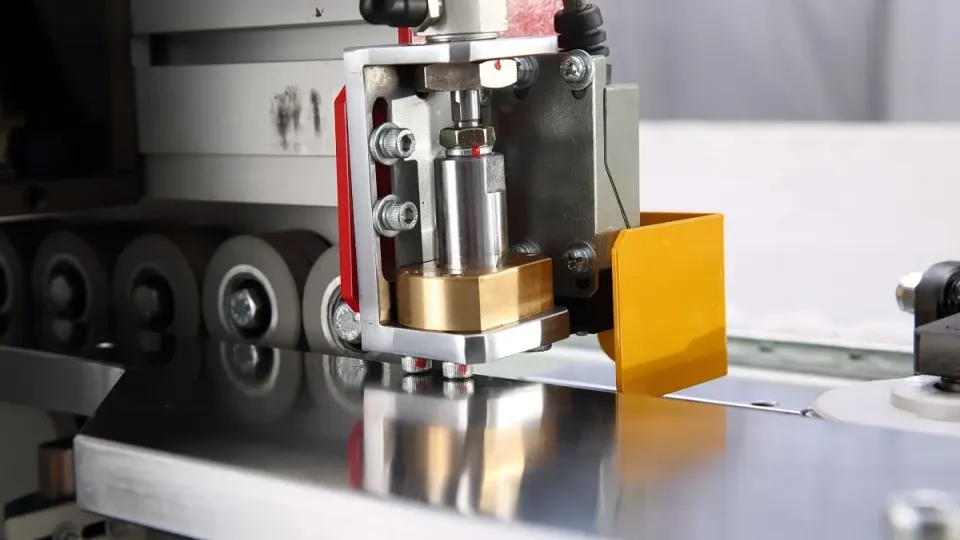

- Unitate de răzuire: sculă R1.5, elimină ondulațiile de tăiere și uniformizează muchiile.
- Grup de lustruire: structură din pânză dublă, pentru un cant strălucitor și rezistent.
Siguranță și protecție
- Protecție la alimentare: și detectare a grosimii piesei.
- Sistem de detectare la interval.

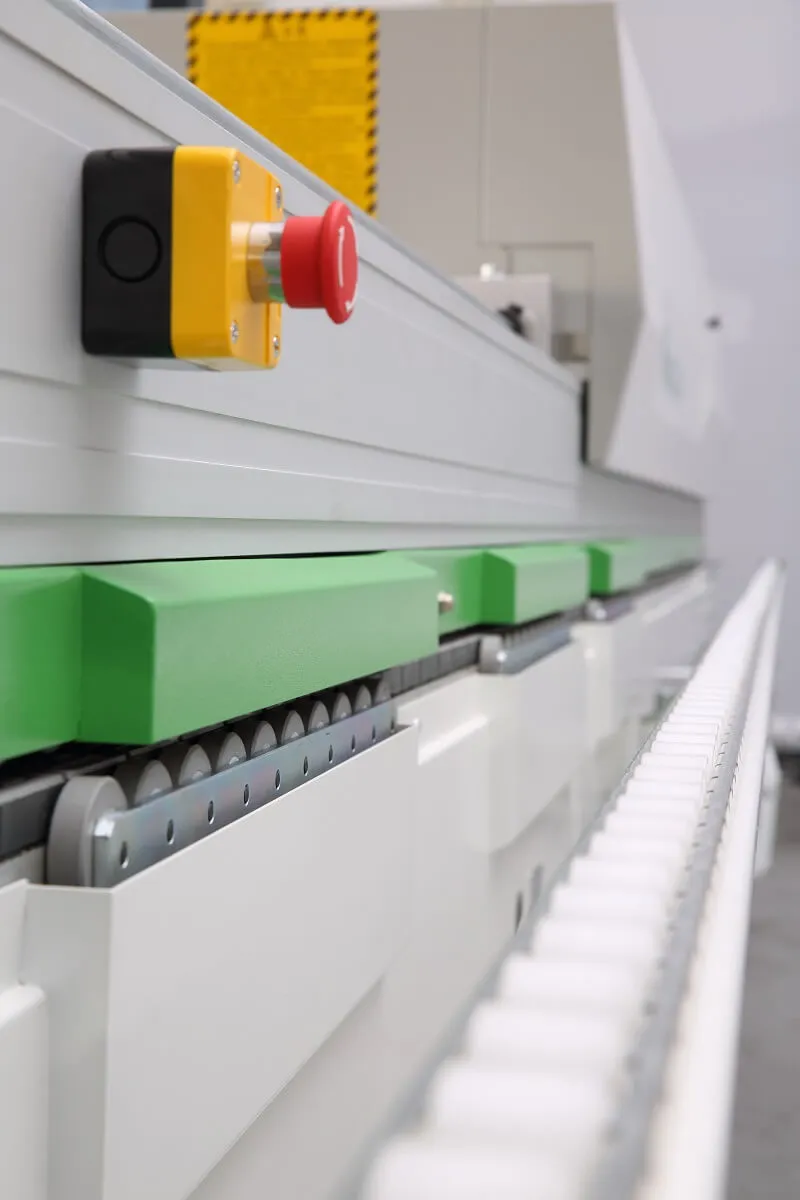

- Buton E-STOP: pentru oprire instantanee.
- Mașină complet închisă: ușă de protecție cu material fonoabsorbant, pentru un mediu de lucru silențios și sigur.
Control, echipament electric și opționale

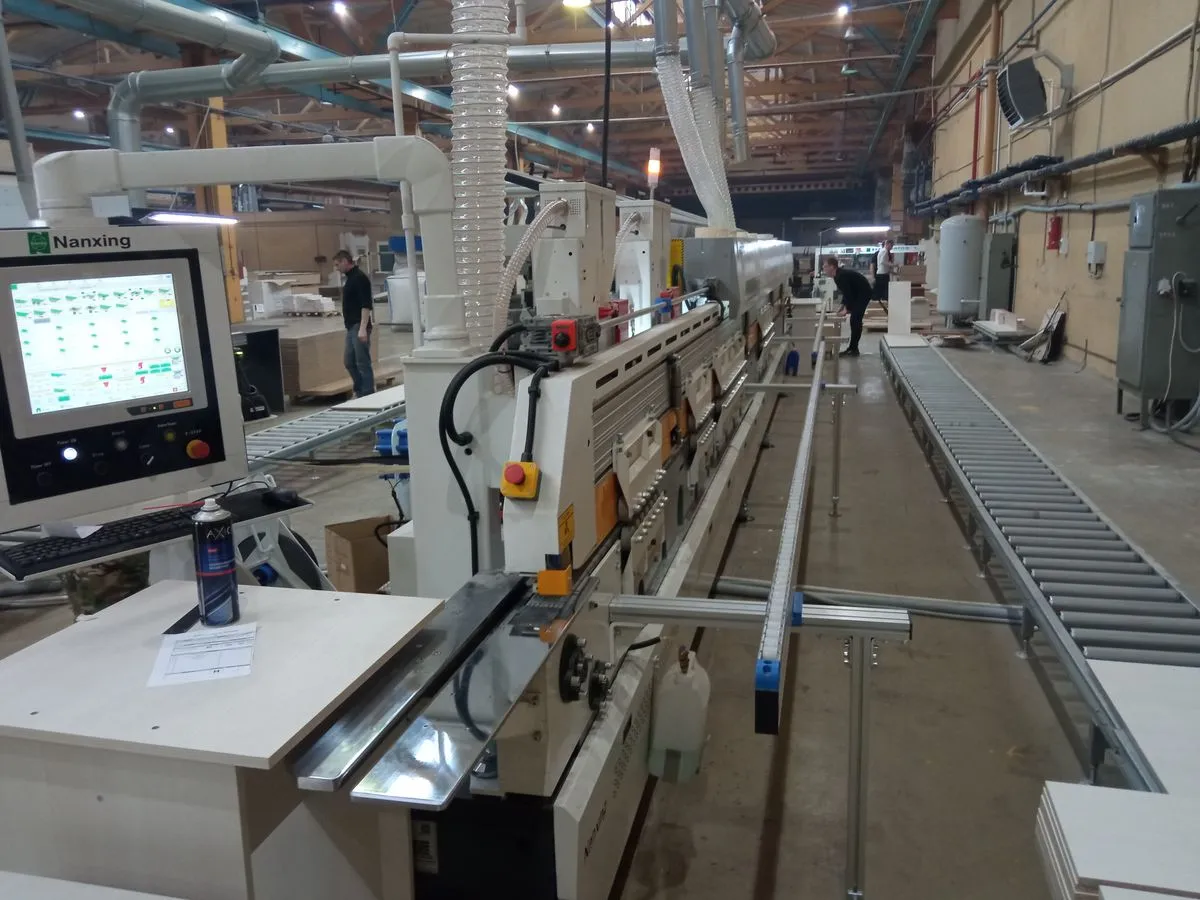

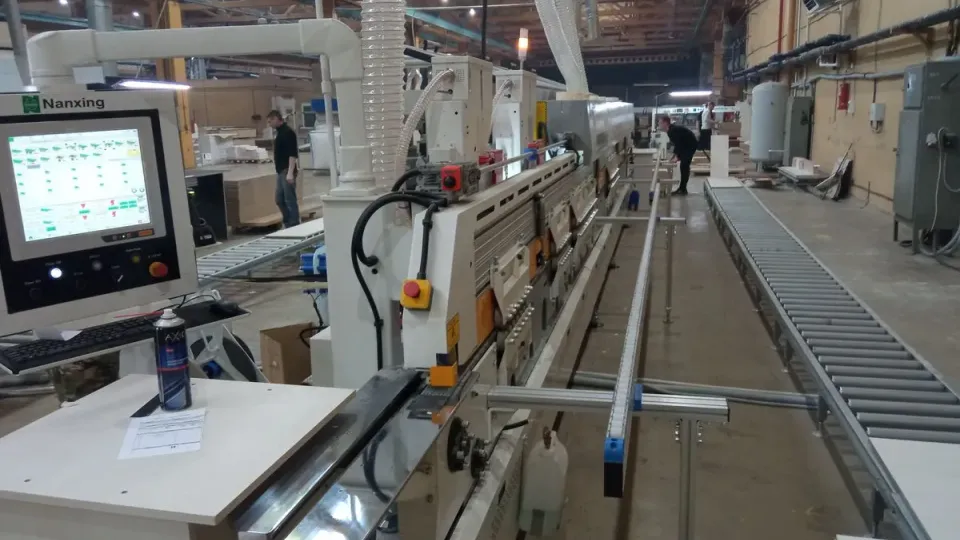

- PC de control: interfață intuitivă, cititor de coduri de bare.
- Funcție de economisire a energiei: activată automat la inactivitate, cu repornire dintr-un singur clic.
- Rapoarte zilnice de producție: cu numărul și lungimea pieselor prelucrate.
- Echipament electric: control PLC la 380 V/50 Hz, cu poziționare prin encoder.
- Convertizor de frecvență: independent pentru fiecare unitate.
- Extracție a prafului: prin 4 guri φ125 mm.
- Opțional — dispozitiv PUR: de 2 kg/20 kg în 2 culori, cu control al temperaturii prin ecran tactil și pompă cu angrenaje pentru alimentare uniformă.
- Opțional — sistem de retur al piesei: pentru aplicarea cantului pe 2, 3 sau 4 laturi fără intervenția operatorului.
